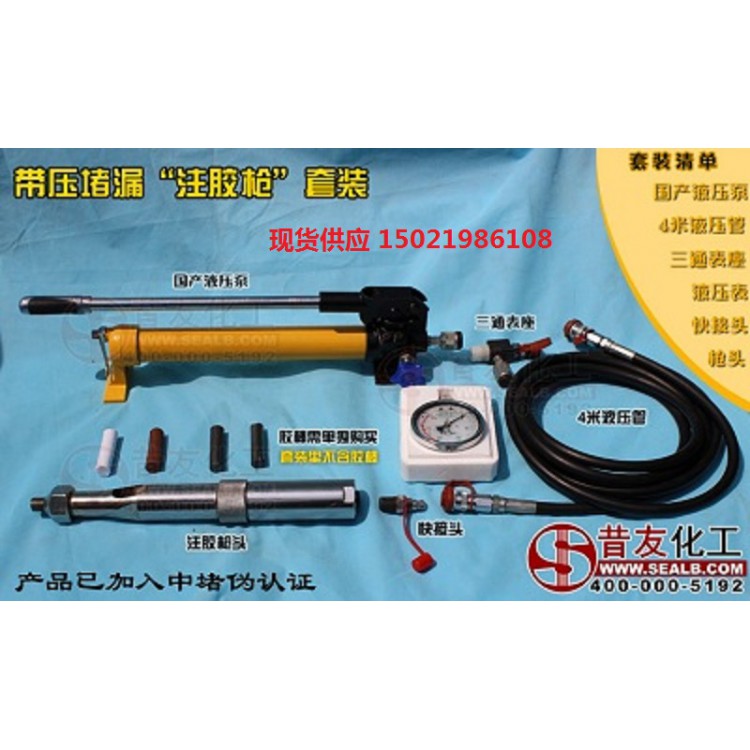

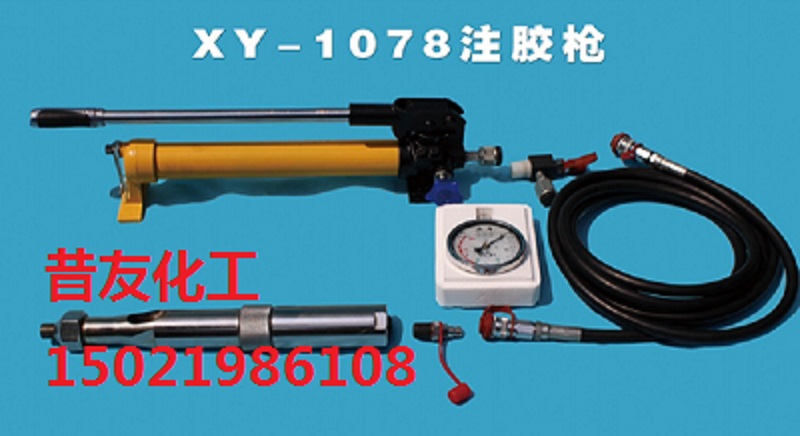

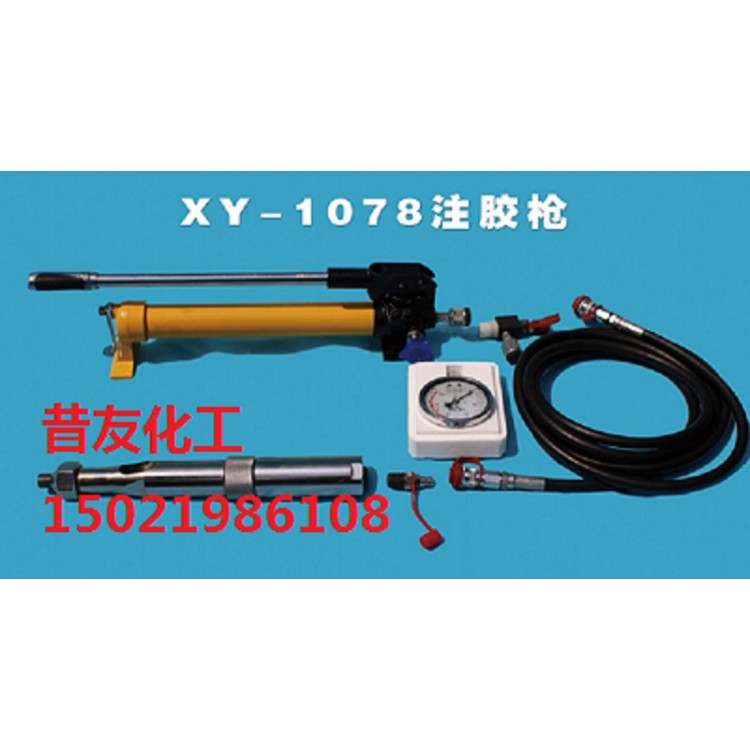

XY-1078 63MPa自复位高压注胶枪昔友牌带压堵漏工具

压力：极限压力63MPa,安全阀已经调设至63MPa；
接触部位：注胶卡具上注射阀
注胶枪填胶规格：直径小于23mm长小于93mm（标准胶棒规格直径20mm长85mm）

1、泵组成： 1 、泵体部分； 2 、手柄部分； 3 、胶管部分； 4 储油箱； 5 、后座部分。

2、泵体部分：泵体部分是油泵的主要部分，高压工作腔、低压工作腔、三个单向阀、高压阀（安全阀）、低压阀、卸载阀、两个止回阀、进油口等都在上面，各处孔有机地联系在一起。

三个单向阀是防止压力油回流。低压阀和高压阀的作用是压力控制，分别将压力控制在 1Mpa 和 63 Mpa 。进油口处的两个钢球是止回阀，工作完毕后松动卸载阀，压力油流回储油管，完成卸载工作。

3 、手柄部分：主要由压杆压把组成，靠两个销与泵体和柱塞连接。手动作至压杆上，带动柱塞作往复运动产生液压力。在压把上面有 M20 × 1.5 螺孔，是供垂直安装压杆用的，可以根据操作的方便选用垂直或水平位置操作。

4 、胶管部分：是连接油泵和油缸输送压力油液的部件。在不使用时，胶管与油缸脱开，胶管头部用橡胶帽堵上，油缸接头处用接头堵堵上，以防污物进入油管和油缸。

5 、在后座或油箱上有注油放气装置，油泵工作时松开放气螺以免油箱内气过低影响正常工作，完后拧紧放气螺。

在后端安装一个挂钩，当手提油泵时用挂钩锁住压杆。
