电磁兼容设计

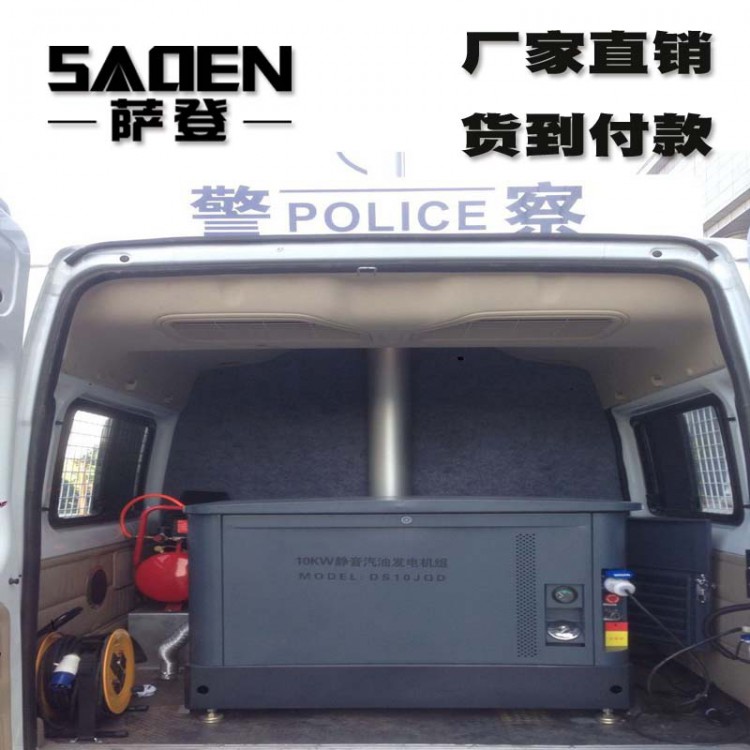

    由于发电机组与大量无线通信设备同车安装使用，要使系统能够兼容工作，机组电磁干扰控制便成为设计关键内容之一。经分析，机组主要的传导源和辐射源为交流变换器和发电机。因此在对交流变换器、发电机、隔声罩等部件设计时，需考虑其电磁屏蔽及滤波，主要设计措施如下:

    (1)交流变换器各功率器件设计完善缓冲与吸收外罩进行密闭性设计，外罩四而采用焊接结构，只保留一而用来拆装交流变换器，此而采用紧配合的比口连接，进一步降低电磁辐射。

    (2)发电机所有开口进行电磁屏蔽设计。在发电机的所有开口处加装匹配的波导板，发电机输出连接采用电连接器。

    (3)机组的发电机、交流变换器、控制箱、充电发电机、机组输出接口等连接电路在适当位置设置滤波器进行滤波。

    (4)对隔声罩的所有结合部位进行屏蔽设计。对箱体的底板、底架端部、机箱上盖、输出箱安装法兰等使用不锈钢材料;机组所用的橡胶条，全部采用具有电磁屏蔽作用的导电硅橡胶条;在进气口加装通风波导板;在隔声罩与散热器的各水路接口处装通风波导板。

IT设备，从而提高制冷的有效性和空调的能效比。

10kw燃气发电机施工专用萨登DS20JQD低油耗

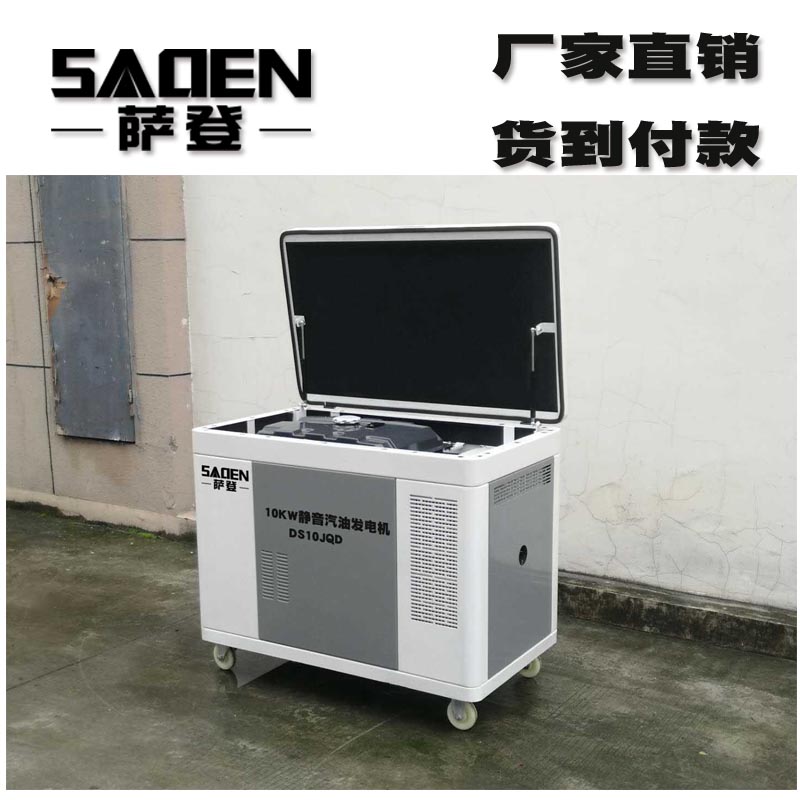

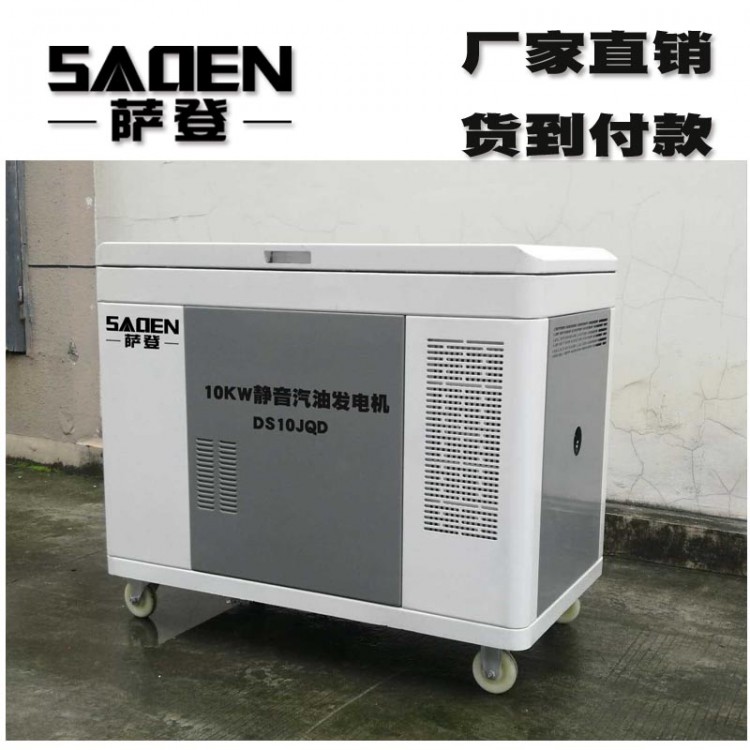

10KW静音汽油发电机
品牌 萨登SADEN
型号 DS10JQD
额定功率（PET）汽油 10KW
额定功率（LPG）液化气 8KW
额定功率（NG）天然气 7KW
额定电压 (V) 230
额定电流（PET） 43.5
额定电流（LPG） 34.8
额定电流（NG） 30.4
相数 单相
额定转速（rpm） 3000
功率因数 1
频率(Hz) 50
发动机
发动机质保 (年) 3
发动机型号 2V78FD
排量(cc) 678
压缩比 8.5:1
点火系统 晶体管无触点点火
电启动 是
启动电机规格 12V/0.8KW
燃料类型 PET
缸径×行程(mm×mm) V2-78×72
吸气方式 自然吸气
机油容量(L) 1.4
旋装式机油滤清器 是
缸体 铝合金
缸套 铸铁
充电方式 12V/3A充电线圈
电池冷启动电流(CCA) 18Ah～45Ah
冷却系统 强制风冷
高温停机 否
低油压停机 是
交流发电机
交流发电机制造商 萨登
交流发电机类型 同步发电机，旋转磁场
调压系统 AVR自动调压
励磁类型 碳刷
极数 2
总谐波失真@满载 ≤ 5%
绝缘等级 F
定子绕组材料 铜
转子绕组材料 铜
层压材料(冷轧或热轧) 冷轧
连接方式 直接耦合（锥度连接）
电机轴承 6206
电压稳定度
类型 电子
Sensing 单相
调压 ± 5%
调速器参数
类型 机械调速
空载至满载频率调节 同步
稳态频率调节 ± 2.5%
控制器
控制器安装位 机箱内部，电机上方
制造商/零部件号 DATAKOM/DKG-116
自动/手动/关闭 是
发电机电压检测 是
市电电压检测 无
低油压停机 是
频率过低保护 是
频率过高保护 是
机组
全天候机箱 粉末涂层  冷轧
机组质保(年) 1
防护等级 IP 24
急停开关 无
燃料电磁阀 ―
封闭式消声器 是
接地系统 机架接地
隔音装置类型 双层金属板+隔音棉
"发电机低速运转下
23ft（7M）处 噪音输出dB(A)" 63
"发电机全速正常运转下
23ft （7M）处噪音输出  dB(A)" 69
PET消耗量50%负载   gal/hr(L/hr) 0.95(3.6)
PET消耗量100%负载   gal/hr(L/hr) 1.53(5.8)
NG消耗量50%负载      ft3/hr(m3/hr) 67.1(1.9)
NG消耗量100%负载    ft3/hr(m3/hr) 113(3.2)
LPG消耗量50%负载    ft3/hr(kg/hr) 37.79(2.0)
LPG消耗量100%负载   ft3/hr(kg/hr) 56.68(3.0)
NG进气压力范围 kPa (in.H2O) 1.3-2.7 (5-11)
LPG进气压力范围 kPa (in.H2O) 1.7-2.7 (7-11)
机组尺寸 (长×宽×高)mm 1150×670×740
包装尺寸(长×宽×高)mm 1230×760×880
净重(kg) 230
毛重( kg) 255
20/40 尺柜装载量 26/54
