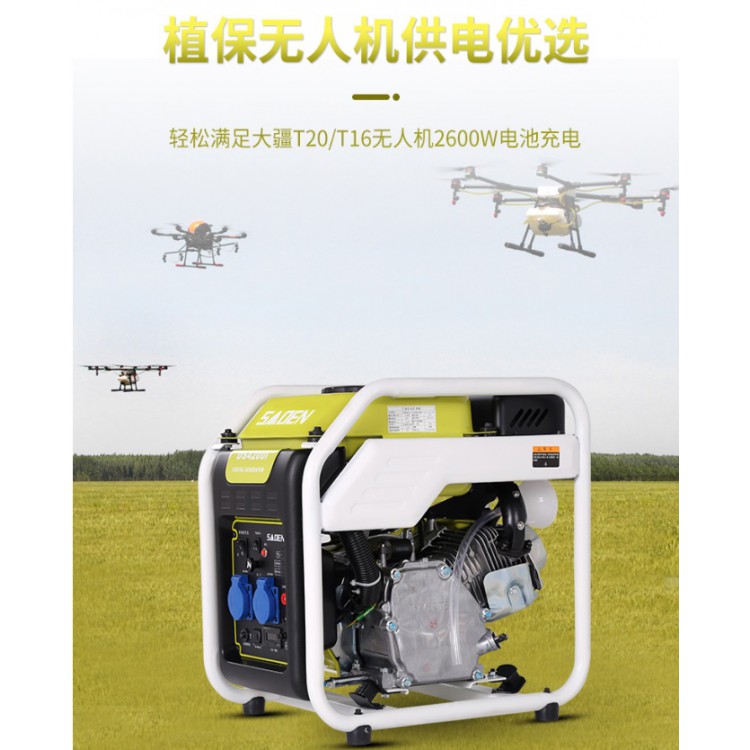

湘潭萨登3kw小型发电机大疆植保无人机

湘潭萨登3kw小型发电机大疆植保无人机dlin9285

首先我们需要建立流场分析的简化模型图，因为建模工作量比较大，对于ANSYS分析也是一个极大的挑战，需要进一步对结构进行简化，尤其是发动机结构，弯曲复杂程度非常大，对于流场分析会无形中增加工作量，同样也不利于CAE流场分析。对于有限元分析，需要的其实只是内部各个部件结构的外形尺寸以及其安装位置，一些结构复杂的外表面完全可以简化掉，流场仿真的核心目的就是为了清楚了解这些结构部件是否对空气流动造成阻碍，怎样去避免这种阻碍。根据自身工作经验，对静音柴油发电机组进行简化，之后进行流场分析。经过简化的流场分析三维模型图。

    1)基于ANSYS软件对静音柴油发电机组的整机进行了稳态热分析，得到了整机各个部件温度场分布规律，根据分布规律，对结构部件安装位置进行再次调整，以规避高温辐射风险。对一些无法避免的高温部件，选用低导热率的隔热材料进行适当的包覆，再利用ANSYS进行热分析，前后对比，显示能够起到很好保护作用

湘潭萨登3kw小型发电机大疆植保无人机

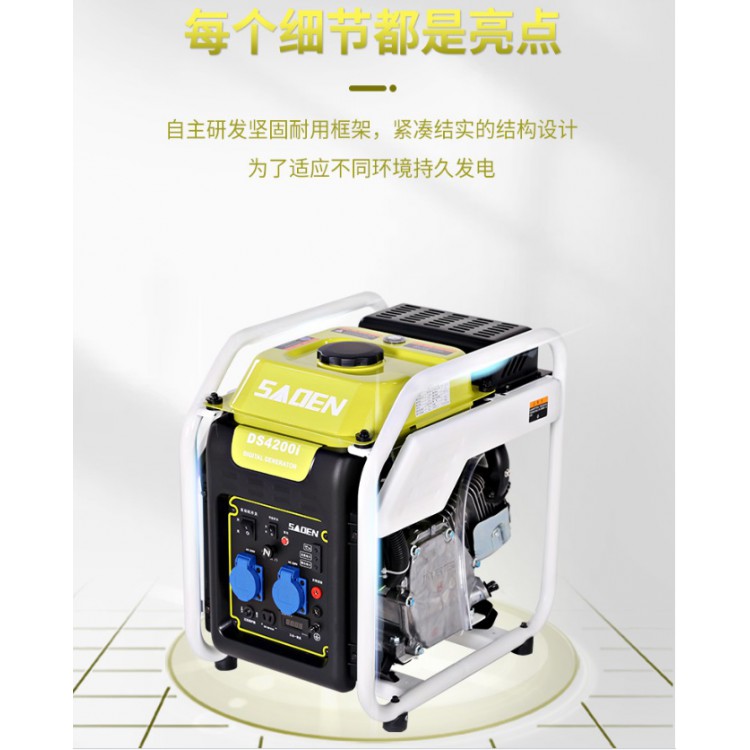

4KW开架数码变频汽油发电机
品牌 萨登SADEN
型号 DS4200i
发动机型号 QD172i
发动机类型 四冲程、单缸、风冷、OHV
发动机功率R（KW） 4.5kW/3600rpm
缸径×行程 70mm×55mm
排量(CC) 212cc
压缩比 8.5:1
机油容量(L) 0.6L
燃油箱容积(L) 7L
燃油类型 90#以上无铅汽油
燃油消耗率（G/KW.H） ≤390g/Kw.h
润滑油型号 10W-40或更高等级
润滑方式 飞溅润滑
连续运行时间(50%负载) 8h
额定功率（KW) 3.2kW
可达功率(KW) 3.5kW
交流电压 220V/110V
额定频率(HZ) 50Hz   60Hz
噪音（dBA/7m） 65dBA
并联功能 有
相数 单相
输出质量 ISO8528-5G2
电压稳定度 ≤1.3%
负荷功率因素 1
直流输出 12V 8.3A
启动方式 手拉启动
点火系统 T.C.I
数显表 液晶显示表
结构形式 开架型
发电机走轮 无
电瓶 (AH) 无
机器尺寸 （长*宽*高 mm） 500*350*490
净重(KG) 29.8kg
