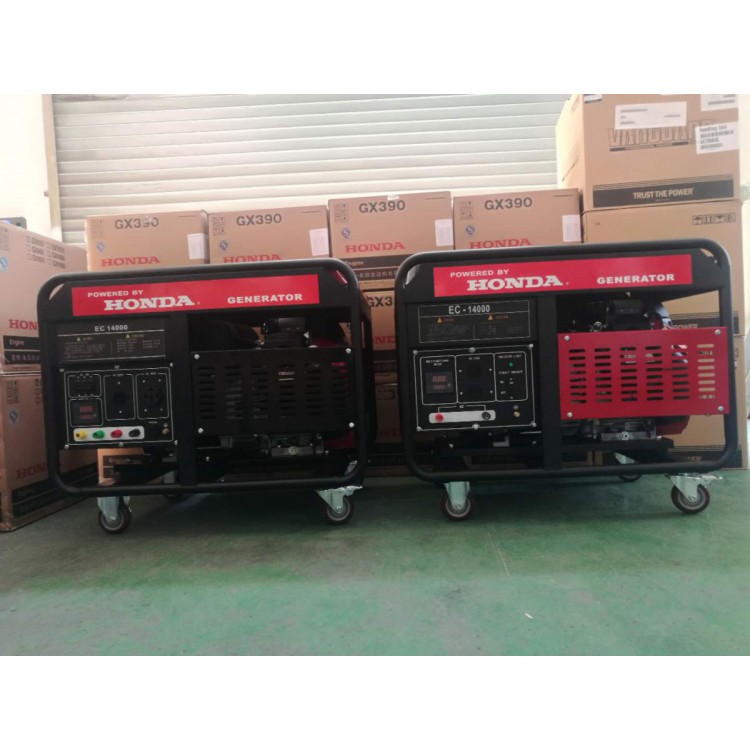

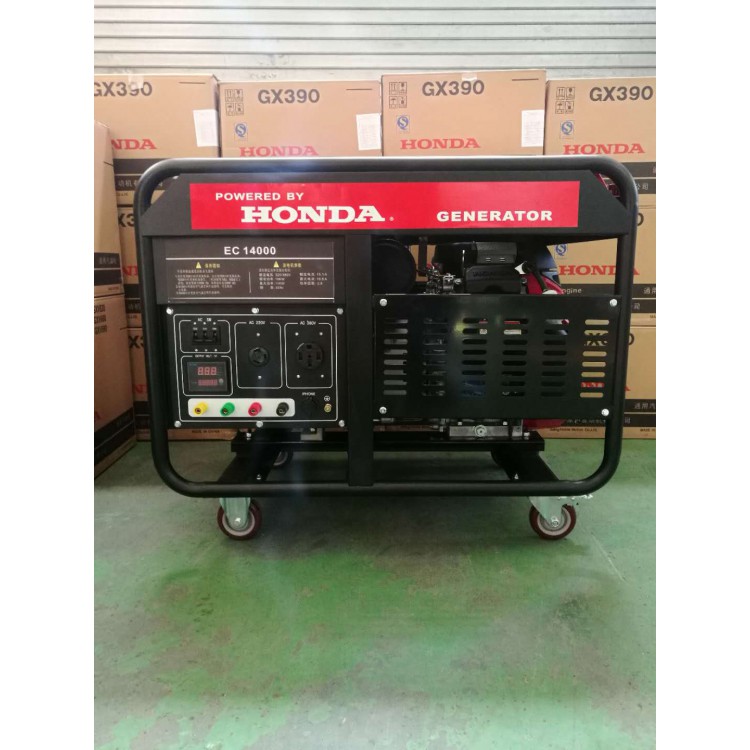

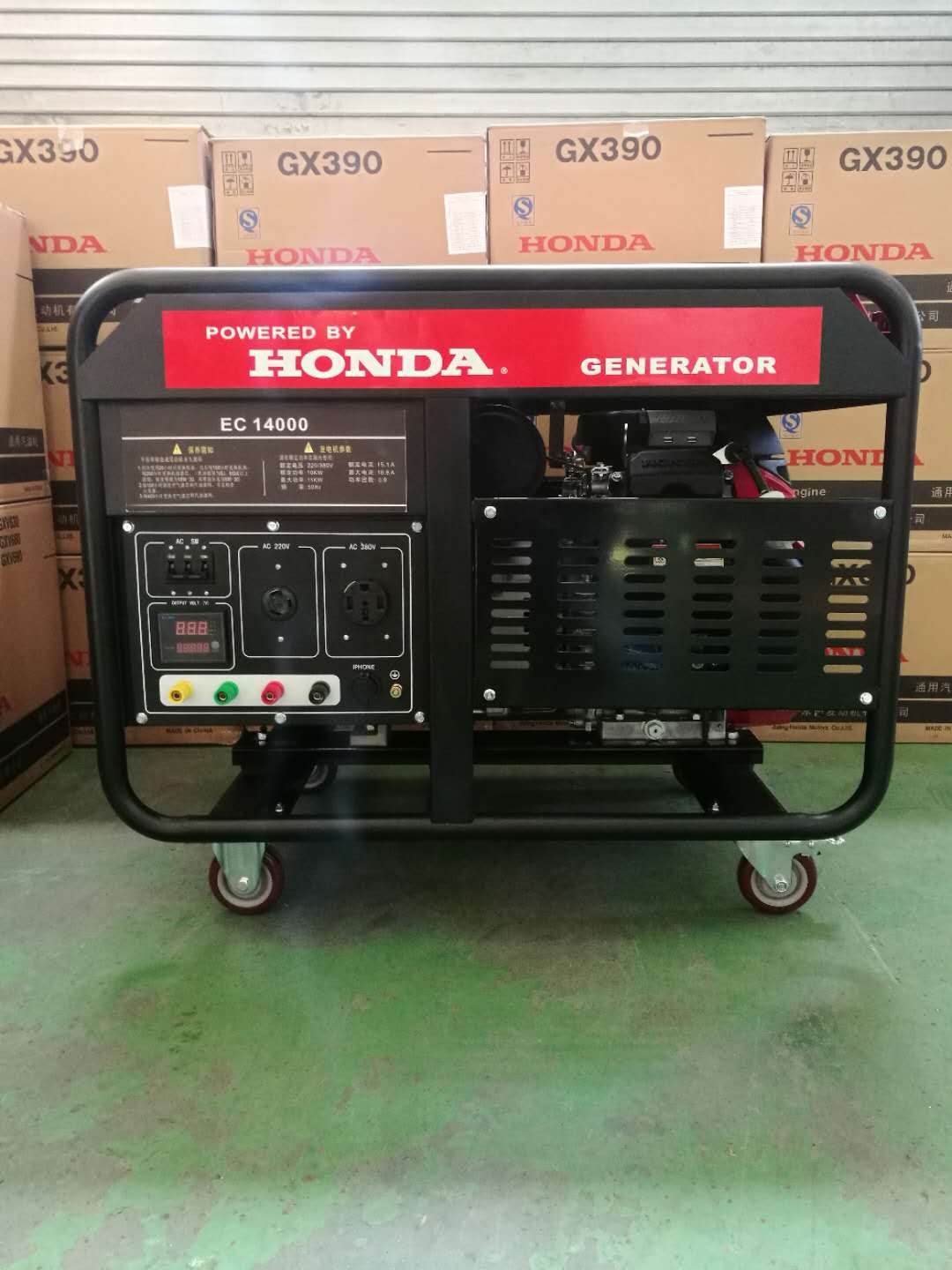

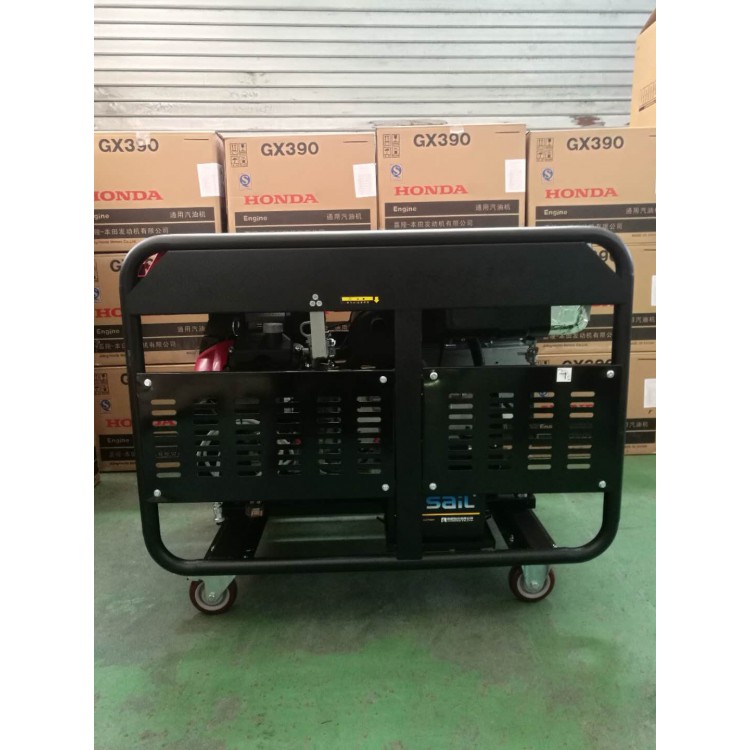

本田动力10kw发电机投标用

1. 1励磁绕组正常时励磁磁动势分布

    发电机正常运行时，励磁绕组通人直流励磁电流产生励磁磁动势，隐极发电机由于励磁绕组是沿电机圆周分布的，每经过一个转子槽，磁动势发生一次阶跃变化，因此，其产生的磁动势为梯形波，且每极下的分布情况相同。相邻极下的励磁绕组由于绕向相反，使得相邻极下的磁动势大小相等，方向相反

    设隐极发电机转子有P对磁极，第1个磁极产生的磁动势为正，每极转子有N个槽。因此，可将磁动势波形拆分成N个槽的槽内绕组产生的磁动势的叠加。该磁动势波形以为周期。因此，对于多对极电机而言，其正常运行时，可取一个周期的磁动势为研究对象。

励磁绕组匝间短路故障时磁动势分布

    相比于直流分量而言，励磁绕组匝间短路故障后的稳态励磁电流中谐波分量所占比例较小。因此，在忽略谐波电流以及励磁电源内电阻的情况下，短路后励磁电流直流分量与励磁绕组总有效匝数的电呈反比。为正常时励磁回路电阻;r fa为故障后励磁回路电阻。

    励磁绕组匝间短路后的励磁磁动势可看作是短路前正常励磁回路通人短路后的励磁电流产生的磁动势与短路匝通过短路后反向励磁电流产生的磁动势的叠加。
