基于减振频率比范围，选择合理的材料，确定了悬置减振系统设计，运用到静音柴油发电机组减振当中。利用ANSYS对悬置减振支架做振动模态、谐响应分析，根据六阶模态分析结果云图，可以得知，除了一阶以外，都发生了很明显的变形，基本上都是垂直方向的变形，五阶则是扭转变形，为了提高其使用安全，需要加强横梁的刚，另外注意到，底板支座变形量较小，说明减振装置能够起到很好的缓冲作用。在谐响应分析结果查看得出，频率450Hz附近的应力和变形量都是的，可通过改变其结构或做化学处理等办法，避开危险共振频率范围。

第3章发电机组噪声抑制技术研究

3.1机组噪声源分析

    静音柴油发电机组是由柴油发动机、发电机、控制系统及静音舱结构等这几大块组成，在噪声构成当中，发动机噪声占比，对于普通的柴油机，大体在距离机体lm处噪声声强强度一般在88 ^' 120 dB左右，相对而言，发电机噪声强度比较小，不是主要的噪声源。对于机组噪声方面的抑制，可以利用静音舱结构来阻隔噪声的传播。柴油发电机组主要噪声包含有排烟、燃烧以及机械噪声等。排烟噪声是比较重要的噪声源头，它属于高温、高速脉冲类气体噪声，另外它还是频率范围广、富含能量的一种高强度噪声，因此需要着重对其进行静音抑制处理。对于该机组设计采用的是强制通风手段来进行散热，对此也需设计合理流通风道

十千瓦本田动力汽油发电机LED广告车用

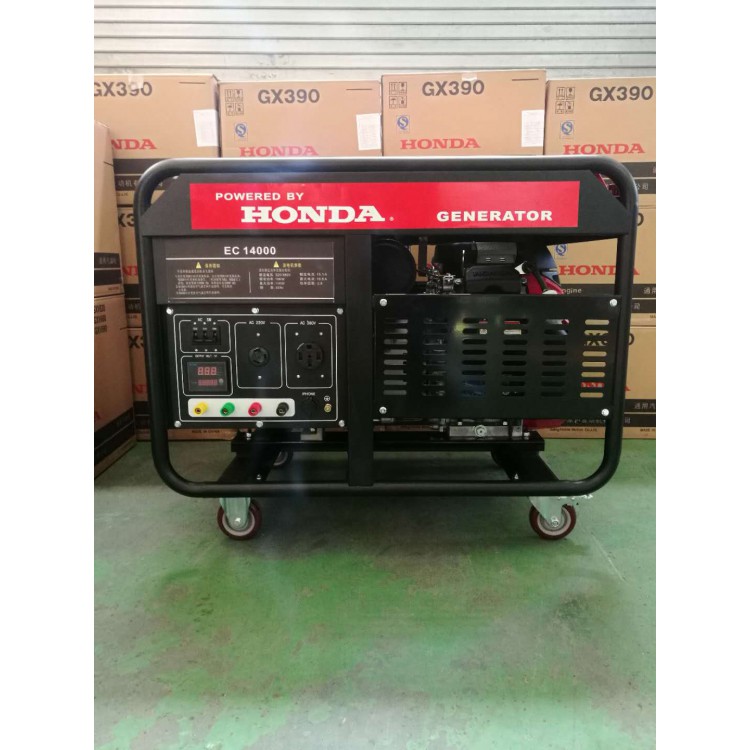

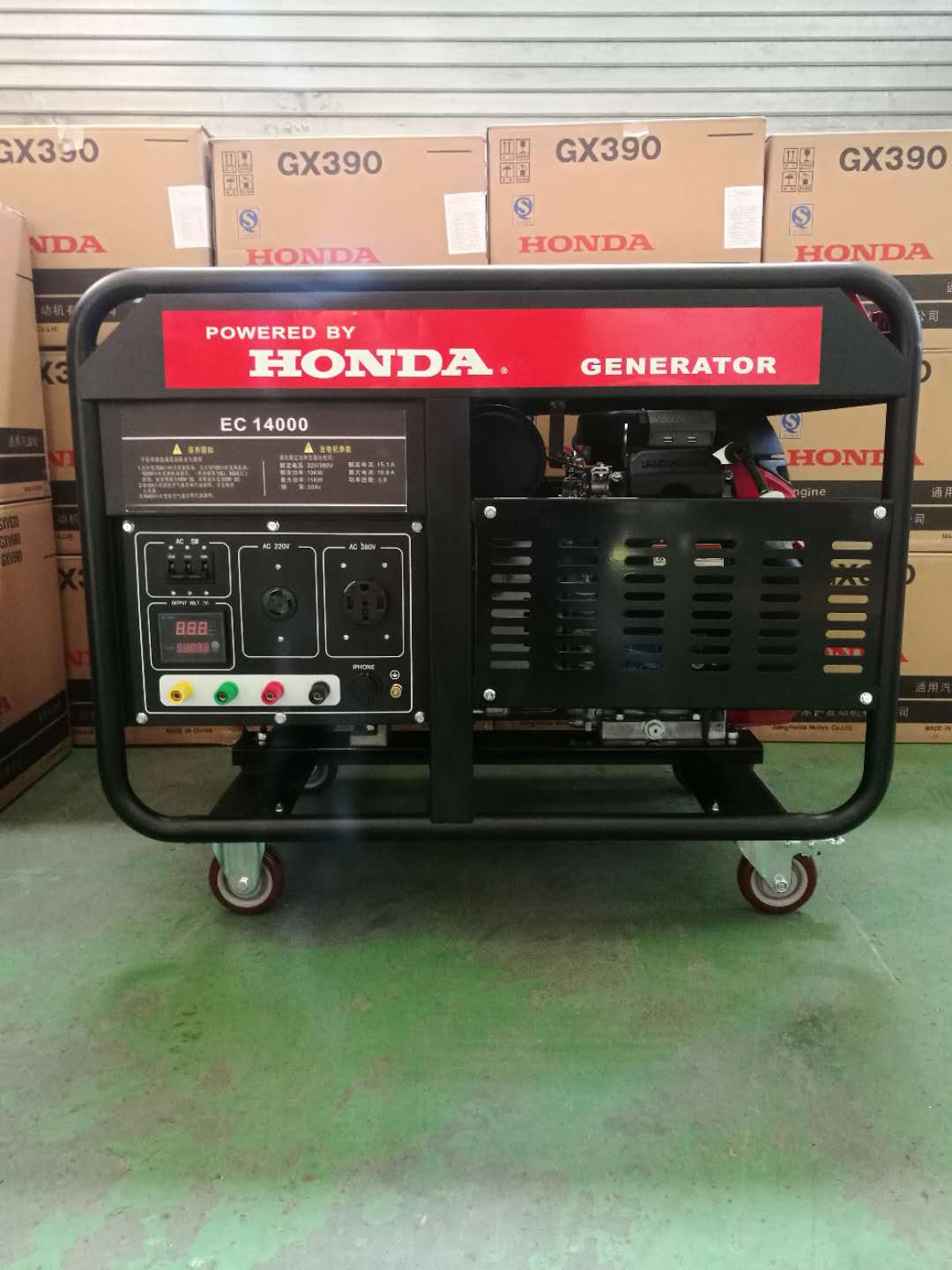

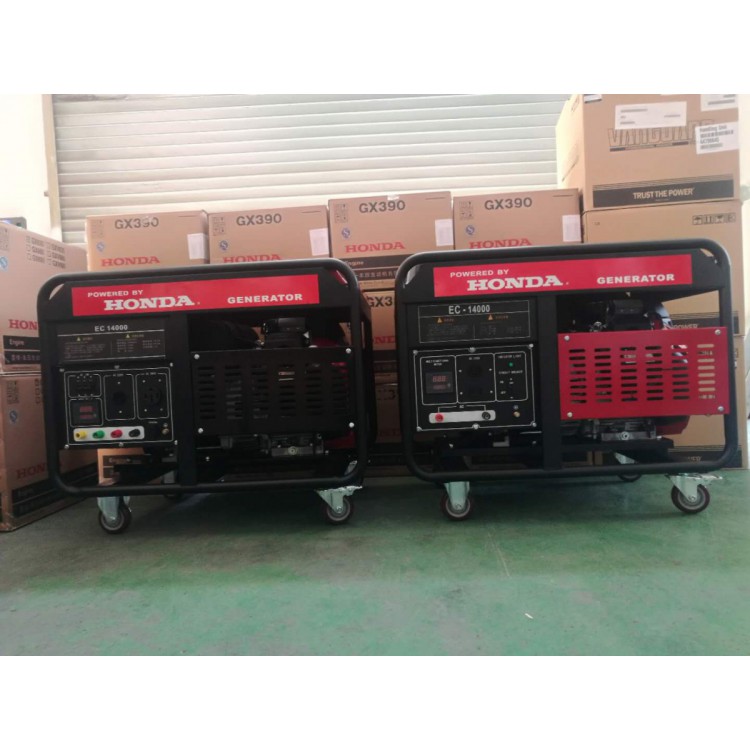

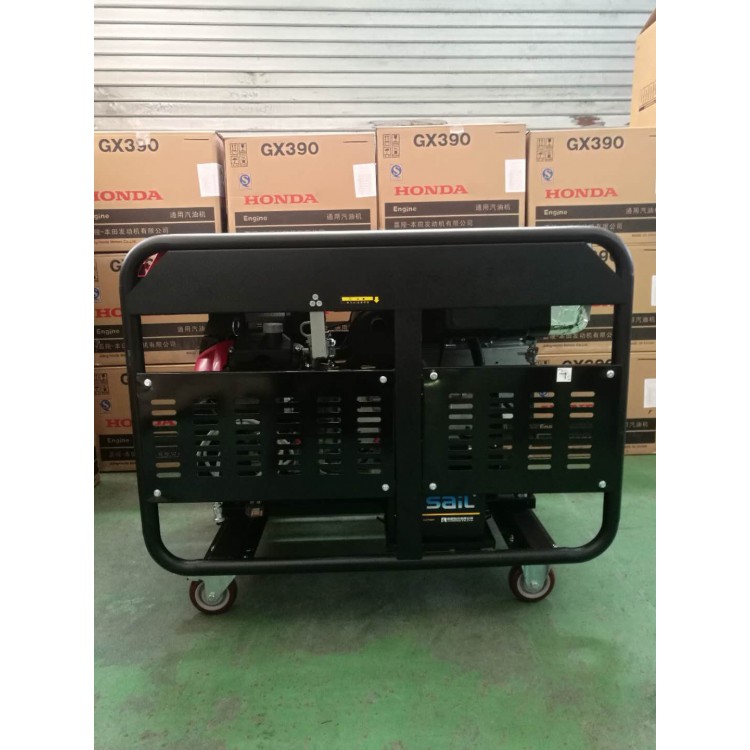

10KW本田汽油发电机
品牌 萨登SADEN
型号 DS10000E3
额定功率(KW) 10
可达功率(KW) 11
额定电压 (V) 220/380
额定频率 (Hz) 50
功率因素 1/0.8
产品认证 ISO9001
相数 单相/三相
起动方式 电启动
?数显表 LED5
燃油类型 90#以上无铅汽油
发动机品牌 日本本田、美国百力通
发动机型号 GX690、DS3854
发动机类型 双缸，风冷，四冲程，OHV
缸体 V型双缸，铸铁缸套
缸径（mm） 78
活塞行程（mm） 72
化油器方式 横置蝶阀式A系列
曲轴类型 Q型曲轴
调速器型式 离心重锤式
火花塞 ZFR5F（NGK）
润滑油型号 10W-40?或更高等级
发动机保修期 商用三年
排量 (cc) 678
机油/油箱容量(L) 1.6/30
距7米处噪音 (dB) 76
点火方式 CDI式磁体点火
包装 木箱包装
尺寸(L×W×H) (mm) 960×650×670
净重/毛重(Kg) 170/190
