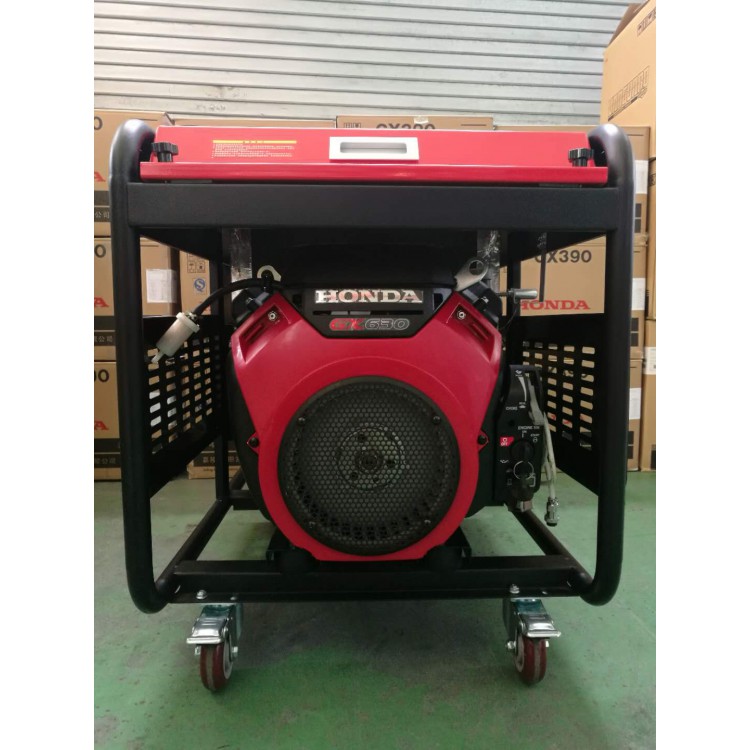

10kw原装本田GX630双缸发电机停电备用电源

10kw原装本田GX630双缸发电机停电备用电源dlin9285

静音舱的设计不仅仅要具有良好的静音效果，还需要保证具有优秀的通风散热。静音柴油发电机组内部结构复杂，对于风的流通有很大阻力。如果散热系统不好，将会对静音柴油发电机组的可靠构成威胁，因此就需要对静音舱内部进行CAE流场仿真分析。

    10k W静音柴油发电机组的总结构尺寸:长宽高为1200 x 680 x 720 C mm很显然，把整机系统安装在舱体内会明显很拥挤，所以需要把辐射到舱体内的多余热量及时的导出到静音舱外部，另外同时还需要选择合适的散热器及导风附件，依据温度场、流场分析结果所得出的热源的分布位置以及冷却空气的流动特，进行恰当的安装布置，使其达到优化。对于静音舱进行特定风速下的空气流通研究，有利于接下来的合理匹配和改进优化。对此，基于Fluent软件来进行空气流场研究，为静音舱的导风通道结构改进提供相关参考。

4.3.2  lOkW柴油发电机组模型

    流场仿真简化模型，发电机尾部与消音器之间有一个挡板将前后两部分分割开，目的也是为了阻断消音器高温部件热辐射影响。空气经由静音舱前端低侧开口处进入舱体内部，流经发动机、发电机、挡板，到达静音舱后侧端排风出口处流出，在设计当中还要避免气体回流，以防影响散热效果，可以采取安装阻风板来避免回流问题。为了增大风速，可以根据实际情况对其加装导风风扇，使其具有很好的通风。

10kw原装本田GX630双缸发电机停电备用电源

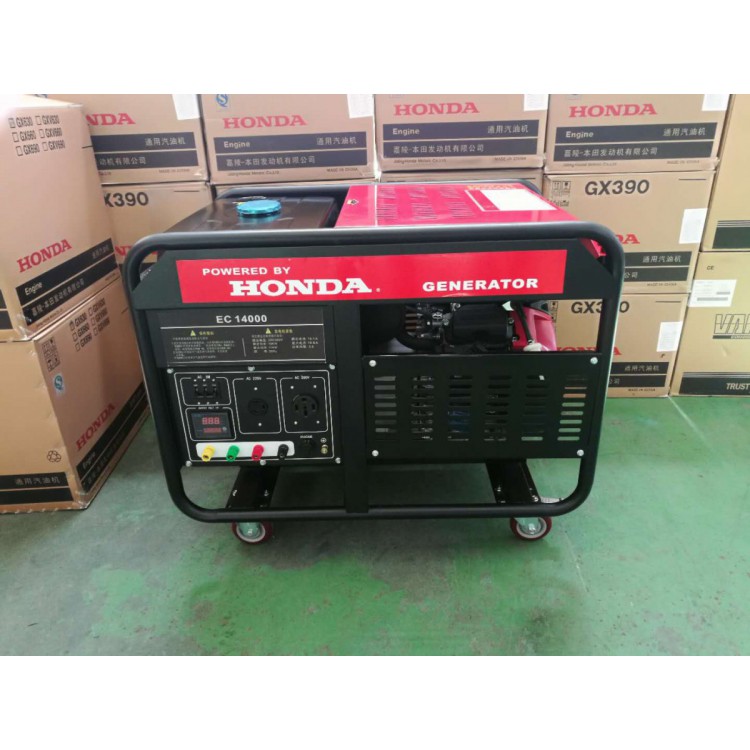

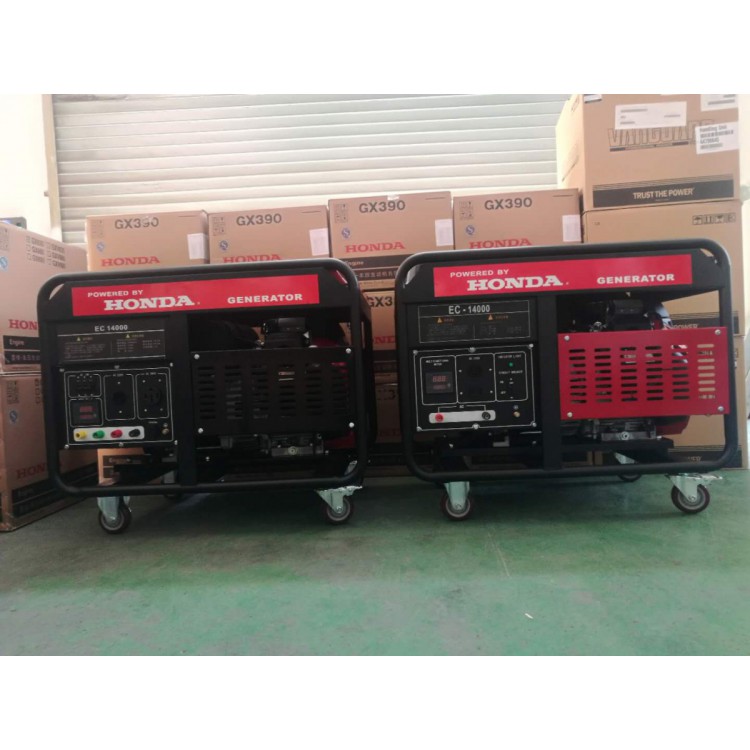

10KW本田汽油发电机
品牌 萨登SADEN
型号 DS10000E3
额定功率(KW) 10
可达功率(KW) 11
额定电压 (V) 220/380
额定频率 (Hz) 50
功率因素 1/0.8
产品认证 ISO9001
相数 单相/三相
起动方式 电启动
 数显表 LED5
燃油类型 90#以上无铅汽油
发动机品牌 日本本田、美国百力通
发动机型号 GX690、DS3854
发动机类型 双缸，风冷，四冲程，OHV
缸体 V型双缸，铸铁缸套
缸径（mm） 78
活塞行程（mm） 72
化油器方式 横置蝶阀式A系列
曲轴类型 Q型曲轴
调速器型式 离心重锤式
火花塞 ZFR5F（NGK）
润滑油型号 10W-40 或更高等级
发动机保修期 商用三年
排量 (cc) 678
机油/油箱容量(L) 1.6/30
距7米处噪音 (dB) 76
点火方式 CDI式磁体点火
包装 木箱包装
尺寸(L×W×H) (mm) 960×650×670
净重/毛重(Kg)       170/190
