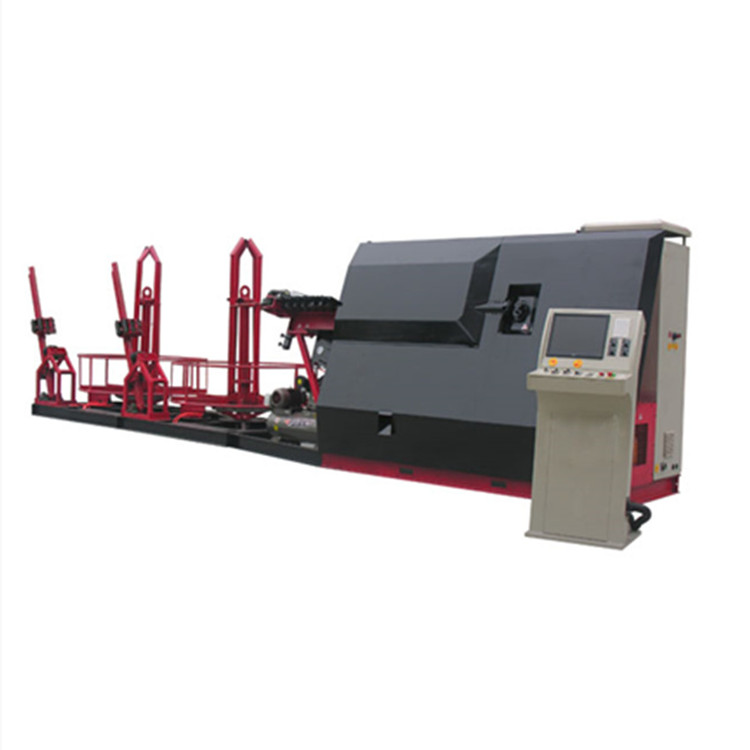

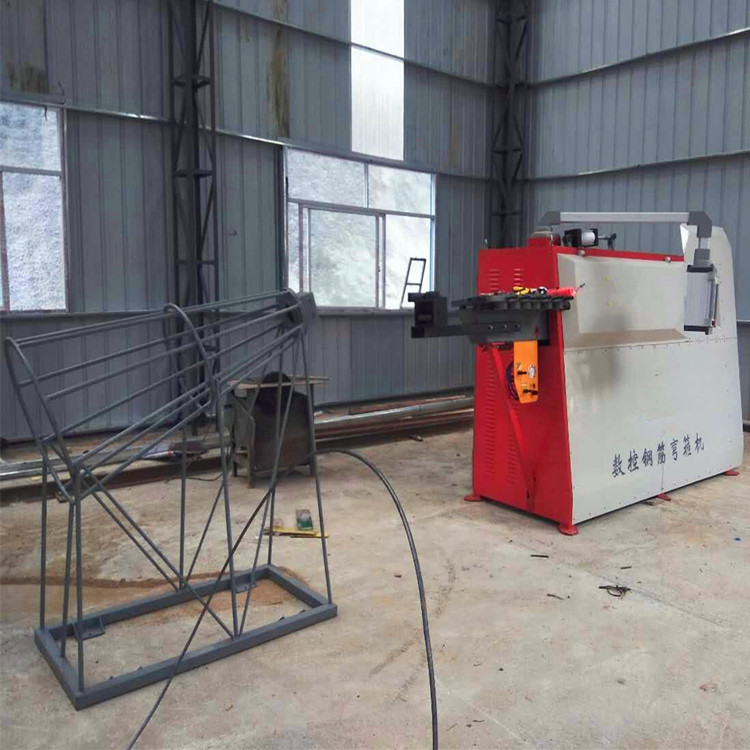

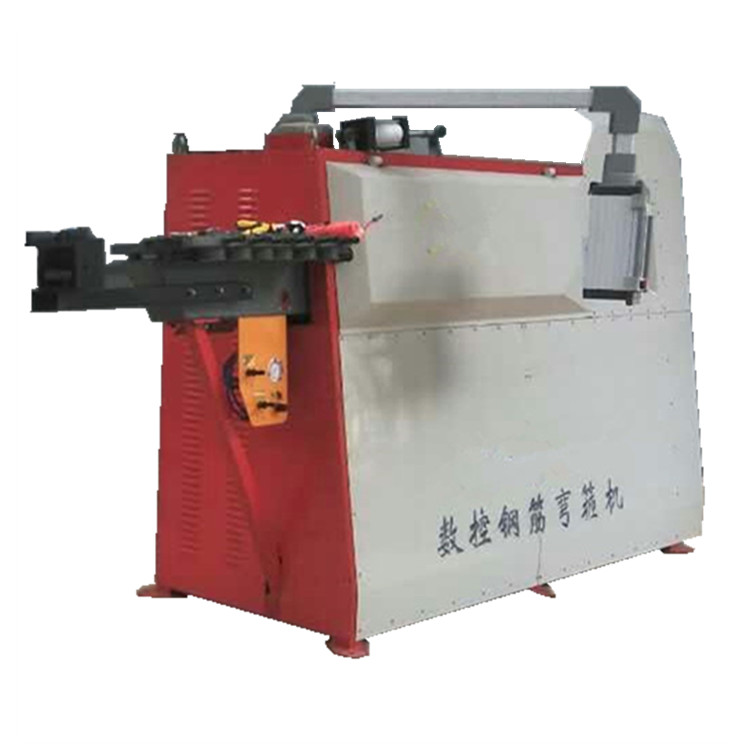

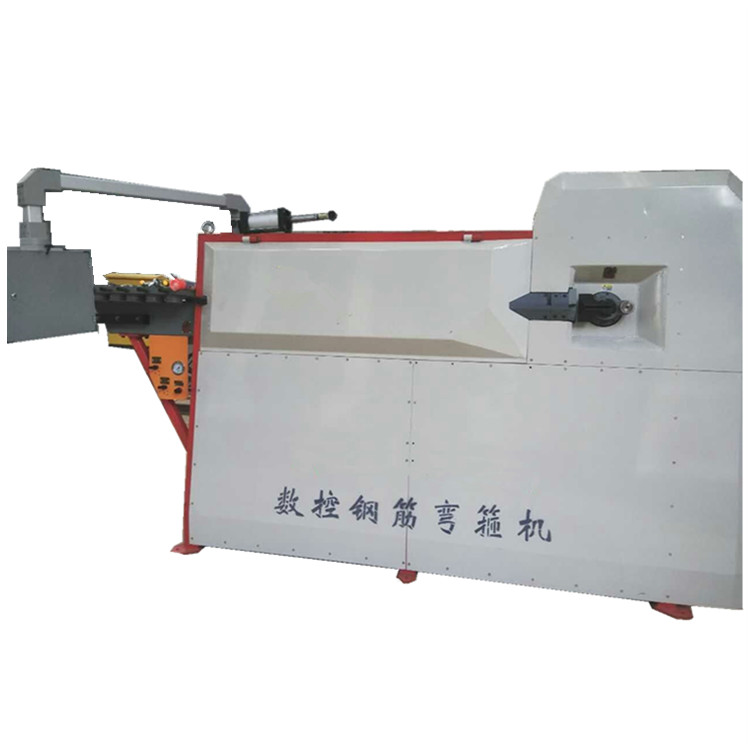

数控钢筋弯箍机 大型全自动钢筋弯箍机 钢筋调直弯箍一体机
数控钢筋弯箍机DLH-12技术参数表:
●φ5～12mm盘筋→矫直→弯曲→剪切一次成型
●1人操作
●实际耗电：6kwh
●集矫直、长度、弯曲、剪切于一体，生产效率高
●采取欧瑞伺服驱动，速度快，出力大，故障率底。
产品描述：
★DLH-12型国内适用型数控钢筋弯箍机全部采用PLC控制及伺服(欧瑞)电机驱动，自动完成钢筋定尺、调直、切断、弯箍，快速、省人、省料、省地；
★DLH-12型弯箍机可处理单线直径为5～12，双线直径为 5～10的光圆冷轧及热轧钢筋
★实现全自动不间断的弯曲成形加工流程。调直+定尺+弯箍+切断一体，大产能约1800个箍筋/小时，可代替20～25名工人的生产效率。优质伺服电机和数字控制装置可以保证钢筋成形精度；
1.气源一体化减震设计,工作平稳,运输方便
2.DLH-12型弯箍机支持正反弯
3.一体化自动(CNC)送进机构,确保精度高
4.PC及CNC控制系统高精准度
5.同步带传送方式，高精度,维护成本极低
6.双线弯箍送入系统,可大大降低劳动强度
7.带有机械直径记忆功能的快速调整机构
8.智能化故障识别报警系统，便于维修
9.自动门设计,内部维修安全方便
10.具有内存近五百种图形储存能力的强大数据
配置详情
|
部件名称 |
配件产地 |
对比优势 |
备注 |
|
1台传递电机 |
殴瑞品牌 |
技术积累悠久，稳定可靠，全国联保 |
电机功率5.5kw |
|
1台伺服电机 （牵引电机） |
殴瑞品牌 |
技术积累悠久，稳定可靠，全国联保 |
每台伺服电机功率18kw （调直牵引） |
|
1台伺服电机 （弯曲电机） |
欧瑞品牌 |
技术积累悠久，稳定可靠，全国联保 |
每台伺服功率7.5KW(弯曲)
|
|
PLC |
汇川科技 |
稳定可靠，质量优异三年质保 |
汇川PLC人机界面 （触摸屏14寸） |
|
控制系统 |
上海博科 |
图型显示，智能输入，简单易懂 |
（触摸屏输入） |
|
行走用减速机 |
精密行星式 |
齿轮间隙小，保证了钢筋长度精准 |
|
|
编码器ENCODER |
日本欧姆龙OMRON |
线数高、信号反馈准，保证了钢筋弯曲角度精准，为编码器专家， |
|
|
传感器 |
日本欧姆龙 |
信号反馈精准，优于国产传感器 |
|
|
钢筋加紧机构 |
上海空压机 |
夹紧为辅助动作，非关键，业内厂家多用气动，简单实用；少数厂家用液压，易漏油 |
电机功率4.0kw |
|
弯曲模具 |
精密铸造（高碳合金钢） |
经久耐磨，可保三年不换 |
|
|
数控弯曲主机 |
源自意大利技术 |
可双向弯曲， |
180由旋转弯曲，短弯曲边可达200mm |
|
其他机械配件 |
|
优质材质时效处理，三维定位，剖切实验，精准度极高。其他厂家为委托其他小作坊加工。 |
|
|
设备工作参数 |
|
|
钢筋承料架 |
1个 |
|
随机工具及配件箱 |
1个 |
|
空压机 |
1台 |
|
合格证、说明书文件 |
1套 |
|
电控系统 |
变频 3部 PLC 1部 两筋加工同步度高。
|
|
单线加工能力 |
Φ4-12mm |
|
双线加工能力 |
Φ4-10mm |
|
弯曲角度 |
±180° |
|
大牵引速度 |
75m/min |
|
大弯曲速度 |
1200°/sec |
|
长度精度 |
±1mm |
|
角度精度 |
±1° |
|
平均消耗电力 |
5KW/h |
|
加工根数 |
≤2 |
|
单线大生产能力（小时） |
900 |
|
双线大生产能力（小时） |
1800 |
|
弯曲方向 |
正反 |
|
气路压力 |
≥0.6Mpa |
|
设备功率 |
28.5KW |
|
钢筋加工形状 |
300 种 |
|
总重量 |
1745KG |
|
工作环境温度 |
-5℃～40℃ |
|
额定总功率 平均耗电 |
|
34.5kw （6kw/h） |
|
产量（平均） |
|
8吨/10小时 |
|
机器总重 |
|
约3吨 |
|
外形尺寸 |
|
3500（L）x1000 (W) x2100mm (H) |
|
原料放线架 |
1套 |
承载两吨 |
|
矫直系统 |
1套 |
水平和垂直双向矫直，升级技术，调节方便快捷 |
|
主机
|
1套 |
源自欧洲技术，结合国内5年实践经验，不断改进和完善。 |
|
电控系统 |
1套 |
品牌工控系统，性能稳定，操作简单。 |
|
空压机 |
1台 |
随机附带 |
|
随机工具和配件 |
1套 |
免费赠送 |
