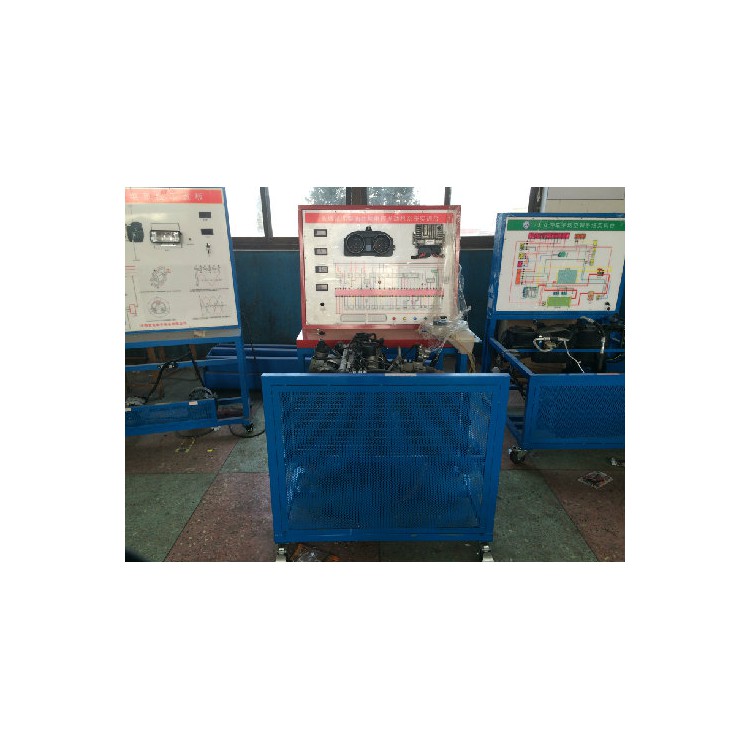

长城哈弗柴油共轨发动机实训台

长城哈弗柴油共轨发动机实训台

The Great Wall diesel common rail engine training platform

汽车教学设备厂家，长城哈弗柴油共轨发动机实训台

型号：SDQA-SYT-CCHF

采用山东奇安牌

系统配置：柴油共轨发动机总成，BOSCH电控系统、EGR阀装置、电子油门、节气门。实训台还包括了发动机充电系统、启动系统、散热系统、预热装置、电脑检测与诊断、组合仪表、检测面板以及故障排除和使用说明书。

主要功能：

1、实训台能让学生充分全面的了解共轨发动机的结构，电控系统的特点，柴油共轨的共性使学生掌握柴油发动机检测与维修方面。

2、显示功能：在控制面板上装有组合仪表（可显示发动机转速、车速、充电指示、机油压力指示、发动机水温等），数字显示表（可显示各传感器运行参数），指针式压力表（可指示燃油压力、进气真空度、各档油压）LED指示灯（可指示各执行器的工作状态）。

3.故障设置功能：配备有故障设置系统，通过隐藏式故障设置开关、可设置电控系统电路断路故障，可设置单个故障30个以上，复合故障多达100个以上。能对学生进行各方面的考核。

4.自诊断功能：配备原车OBD-2自诊断接口,可连接专用或通用型故障诊断仪实现读取故障码、数据流诊断、执行元件测试、防盗匹配等功能。方便快捷的监测发动机运行时各部分的状况。

5. 诊断功能：设有故障检测端子，能充分检测发动机电脑各种输入传感器、输出传感器、电源以及搭铁间的电压、电流、频率、脉宽、电阻、占空比。能够让学生根据传感器的状态，分析发动机工作状况。配合诊断仪器能使学生在实训台上完成读取故障码、清除故障码、读取发动机数据流和执行器测试等功能。

6.在控制面板上采用绘制了原车控制系统电路图，方便进行电路分析。

7.安全措施完备。配备使用手册。

 技术参数

1、使用环境：工作环境：-40℃～60℃，湿度≤80％

2、机油等级：API（美国石油学会）标准SG级，

3、工作电压：12V

4、蓄电池：免维护蓄电池
