辽宁D256耐磨焊条A322模具焊条D707碳化钨耐磨焊条

品名：D322堆焊焊条

标准：GB/T984  EDRCrMoWV-A1-03

说明：D322是钛钙型药皮CrWMoV冷冲模堆焊焊条，可交直流两用，堆焊时电弧稳定，脱渣容易。

用途：用于堆焊各种冷冲模及切削刀具，还可以用来修复要求耐磨损性能较高的机械零件。

堆焊层硬度：（焊后空冷）HRC55

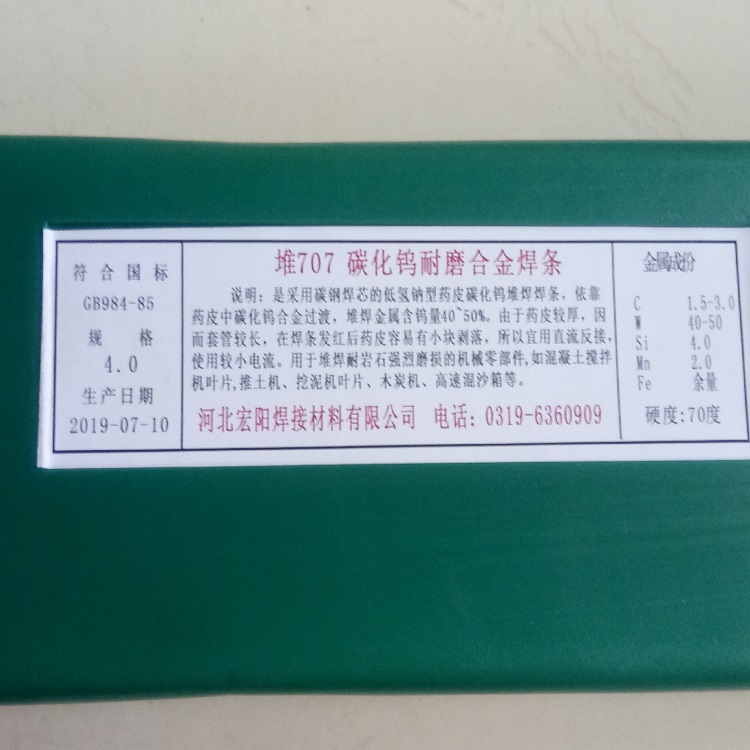

D707碳化钨堆焊焊条

说明：是采用碳钢为焊芯的低氢钠型药皮碳化钨堆焊焊条，依靠药皮中碳化钨合金过渡，堆焊金属含钨量4050。由于药皮较厚，因而套管较长，在焊条发红后药皮容易有小块剥落，所以宜用直流反接，使用较小电流。

用途：适用堆焊耐岩石强烈磨损的机械零件，如混疑土搅拌叶片、推土进和泵浦叶片、挖泥机叶片，高速混砂箱等。

堆焊金属化学成分

C W Mn Si Fe

C1.5-3.0 40.0-50.0 2.0 4 余量

堆焊层硬度：HRC73

                                         D507阀门堆焊焊条符合 GB EDCr-A1-15

说明:D507是低氢钠型药皮的1Cr13阀门堆焊焊条,采用直流反接。堆焊金属为1Cr13半铁素体高铬钢。堆焊层具有空淬特性，一般不须进行热处理，硬度均匀，亦可在750-800退火软化，当加热至900-1000空冷或油淬后，可重新硬化。

用途:这是一种通用性的表面堆焊用焊条，用于堆焊工作温度在450以下的碳钢或合金钢的轴及阀门等。

熔敷金属化学成分()

       化学成分                   C                    S                   P                      Cr                         其他元素总量

        保证值                  0.15            0.030         0.040              10.016.0                      2.50

堆焊层硬度:（焊后空冷）HRC40

参考电流(DC+)

               焊条直径(mm)                       φ2.5                   φ3.2                     φ4.0                         φ5.0

                焊接电流(A)                        5080                 80120                 120160                    160200

  注意事项:

  1.焊前焊条须经300-350左右烘焙1h。

  2.焊前需将工件预热至300以上，焊后进行不同热处理可获得相应的硬度

  D856-2 用于抗冲击、冲刷、耐热磨损，如高炉料钟密封面、料斗、闸板、搅拌机叶片、耙路机齿、挖土机齿、挖土机      齿、水泥高压挤压辊、连辊铸辊、起重机辊、破碎辊、破碎机磨损件等的堆焊。可机加工。

用途

主要用于化工设备和各种机械设备磨损部位的堆焊修补。如冶金机械、矿山机械、道岔、鄂板、铲斗、铲齿、工程采石船等砖机绞刀、螺旋、搅拌机叶片、风机叶片、选矿机械、工程机械、建材机械等。

常遇情况

堆焊中常碰到的问题是开裂，防止开裂的主要方法是：

1、焊前预热，控制层间温度，焊后缓冷。

2、焊后进行消除应力热处理。

3、避免多层堆焊时开裂，采用低氢型堆焊焊条。

4、必要时，堆焊层与母材之间堆焊过渡层（用碳当量低、韧性高的焊条）。

                  D337热锻模堆焊焊条

                                                    符合 GB EDRCrW-15

说明:D337是低氢钠型药皮的CrW热锻模堆焊焊条，采用直流反接。

用途:用于铸钢或锻钢上堆焊锻模，亦可用于锻模的修复。

熔敷金属化学成分()

化学成分           C                S               P              Cr              W              其它元素总量         保证值            0.250.55            0.035         0.040         2.003.50          7.010.0                   1.00

堆焊层硬度:（焊后空冷）HRC48

参考电流(DC+)

         焊条直径(mm)                         φ3.2                    φ4.0                      φ5.0

        焊接电流(A)                            90110               150180                180210

注意事项:

1.焊前焊条须经300-350烘焙1h。

2.焊前需将工件预热至300-400以上，焊后缓冷
