水平分体式垃圾中转站 压缩垃圾站 厂家直销

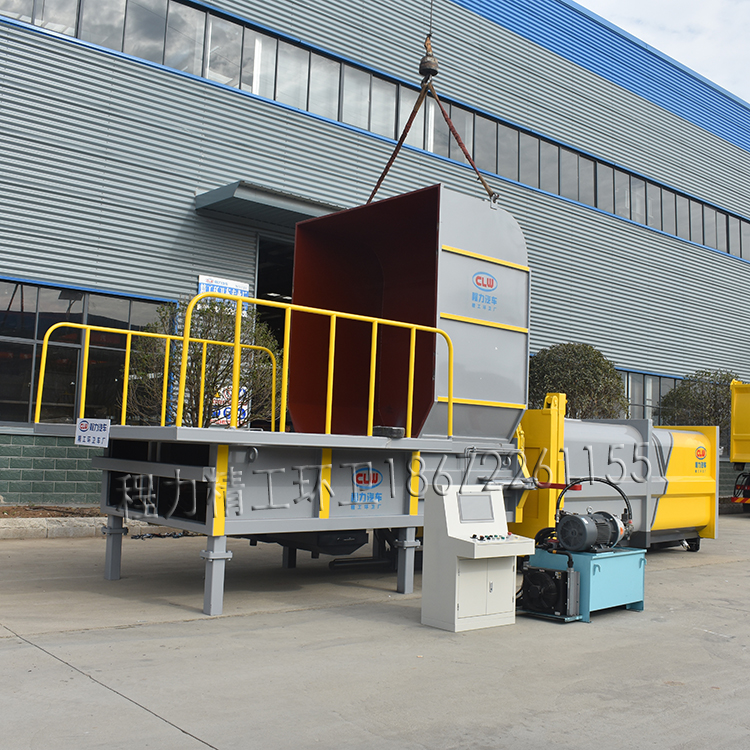

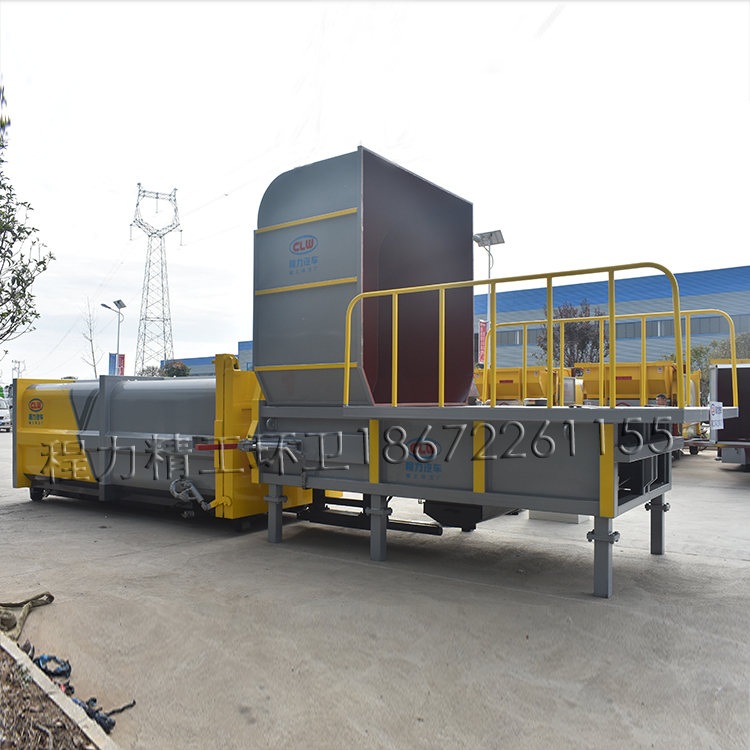

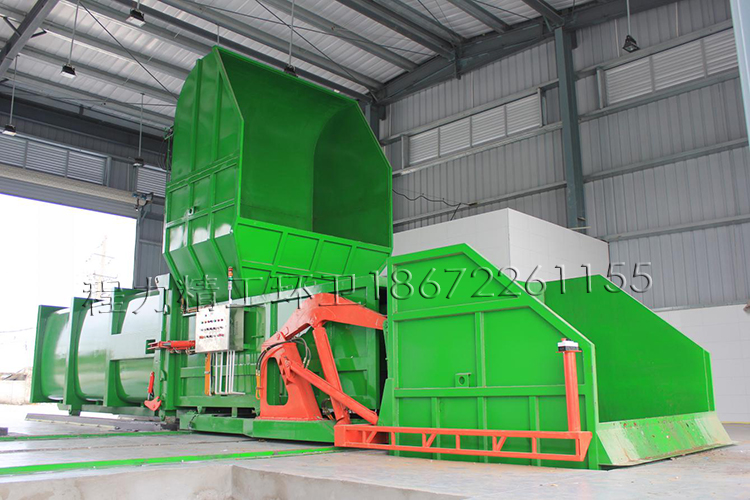

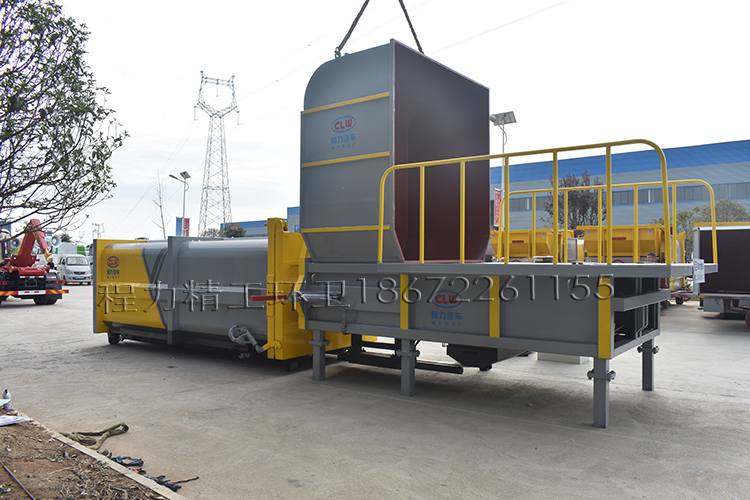

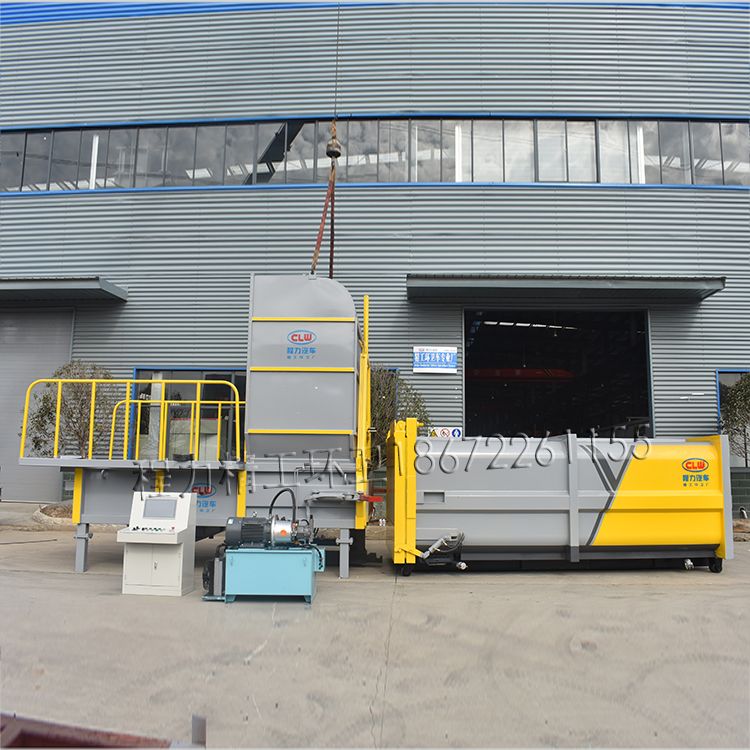

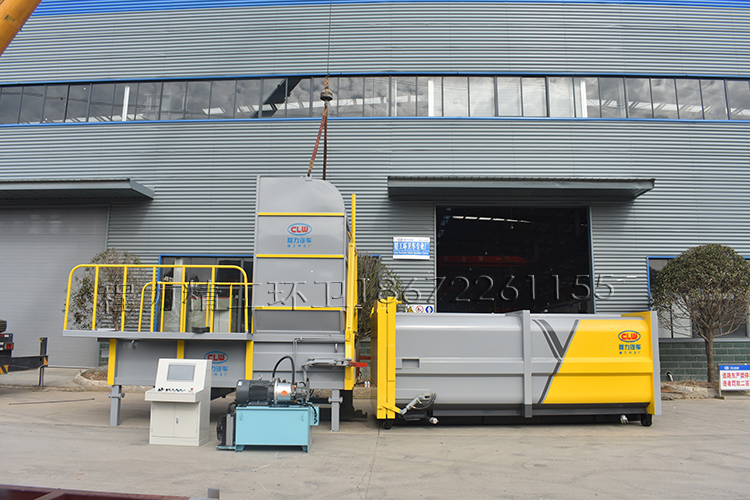

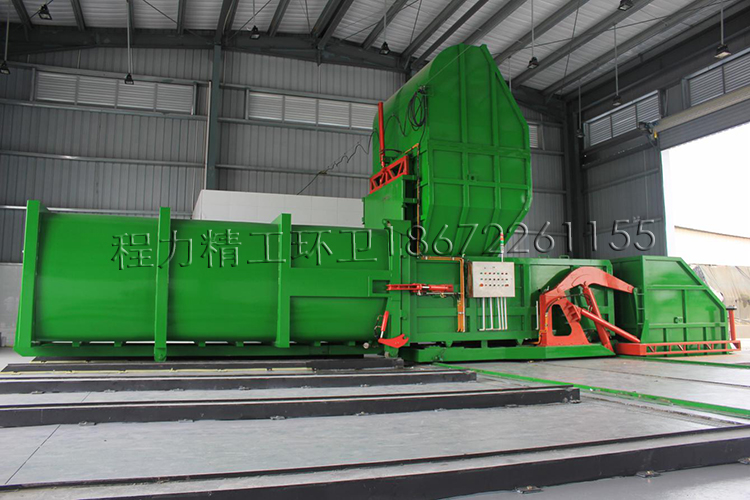

水平分体垃圾中转站（场景实拍）

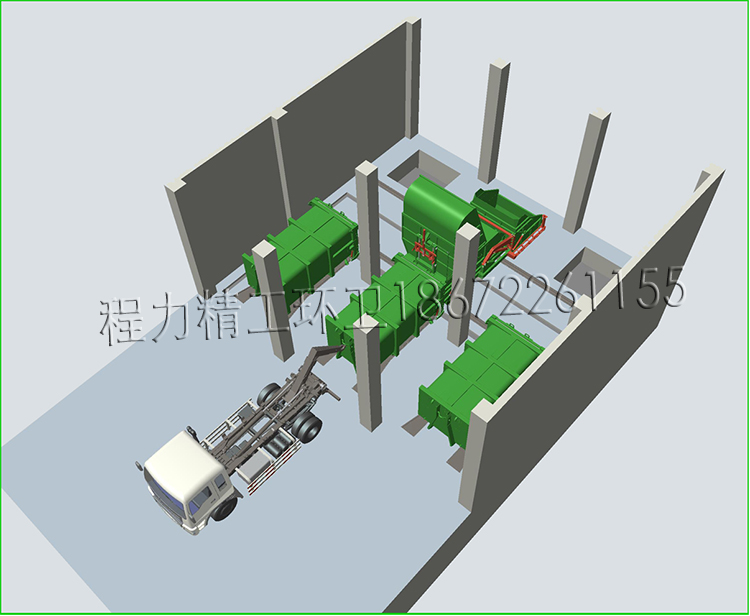

一机三箱布置示意图

一机两箱布置示意图

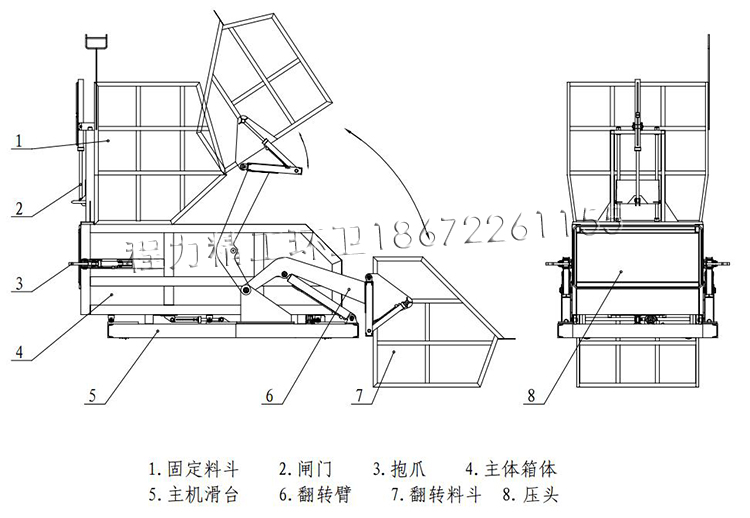

2 主要结构形式简介：

分体式垃圾压缩机主要由：固定料斗、闸门（提升机构）、抱爪、主机箱体（含压头、压缩仓、液压电控系统）、主机滑台、翻转料斗、垃圾集装箱、车厢可卸式垃圾车及设备基础组成。

2.1 固定料斗

它主要由钢板、型钢焊接而成，安装于主机压缩腔上面，是垃圾进入压缩腔前的料斗。

2.2 闸门（提升机构）

它主要由闸门提升架、导轨及提升油缸组成，用于开启及关闭垃圾集装箱的压缩口闸门。

2.3 抱爪

主要由安装于主机两侧抱爪与抱爪油缸组成，其在与垃圾集装箱对接时起固定及锁紧垃圾集装箱的作用。

2.4 主机箱体

主机箱体包含：主机箱体、压缩仓、压头、压缩油缸、滑轮、液压系统、电控系统等组成。其主要结构件采用Q345高强度结构钢焊接成成，具有较有的耐磨性；主机箱体上的滑轮与滑台导轨配合，使主机能相对滑台滑动，液压电控系统固定安装于主机箱体上，整体简洁美观。箱体容积12m³，匹配14吨车厢可卸式垃圾车。

2.5 主机滑台

主机滑台包含：滑台架、横移轮组、横移减速电机、滑轨、进脱机油缸组成。滑台上的横移轮组与设备基础上的导轨配合，通过横移电机驱动使滑台能在导轨上做横移运动，主机箱体通过滑轮安装于滑台滑轨上，通于油缸驱动可使主机相对滑台移动，完成进脱机动作。

2.6 翻转臂、翻转料斗

翻转臂、翻转料斗由高强度耐磨钢板及型钢焊接而成，翻转臂为摇臂式，由翻转臂油缸驱动完成举升和下降动作；翻转料斗铰接安装在翻转臂上，可跟随翻转臂上升及下降，同时翻转料斗由料斗油缸驱动，当翻转臂上升至高点后，通过油缸驱动料斗二次翻转，以增大卸料角度。

！注意：系统工作压力由多路换向阀中溢流阀调节，出厂前已调好，切勿任意调整。

2.7 电气控制系统

该设备操作系统采用PLC控制模式，可实现故障警报，误操作提示，自锁、互锁功能，起到保护设备、安全运行的作用。操作简便易学，并且方便了检查和维修的进行。

2.8 附加装置（选装）

附加装置包括喷雾除臭降尘系统，排污系统及高压冲洗系统等部分组成。
