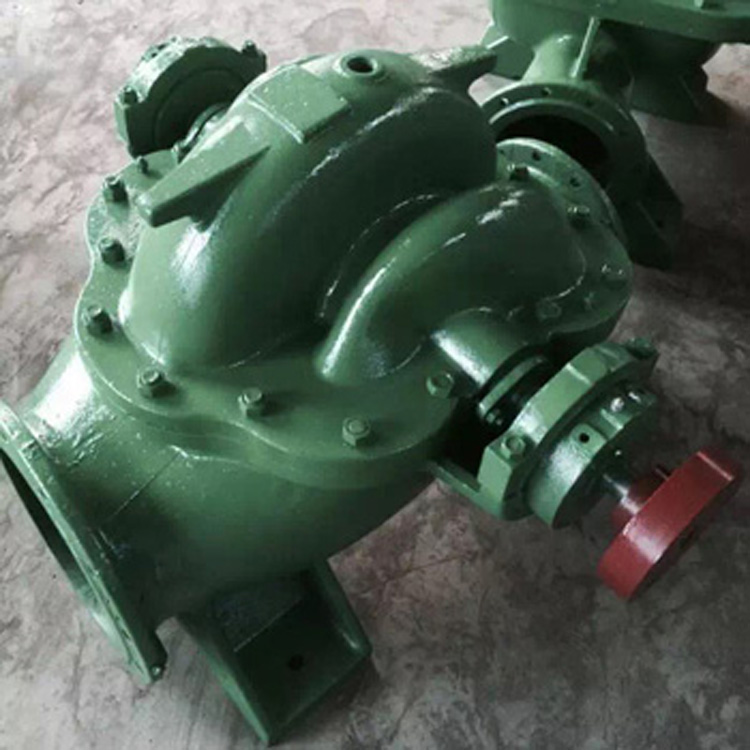

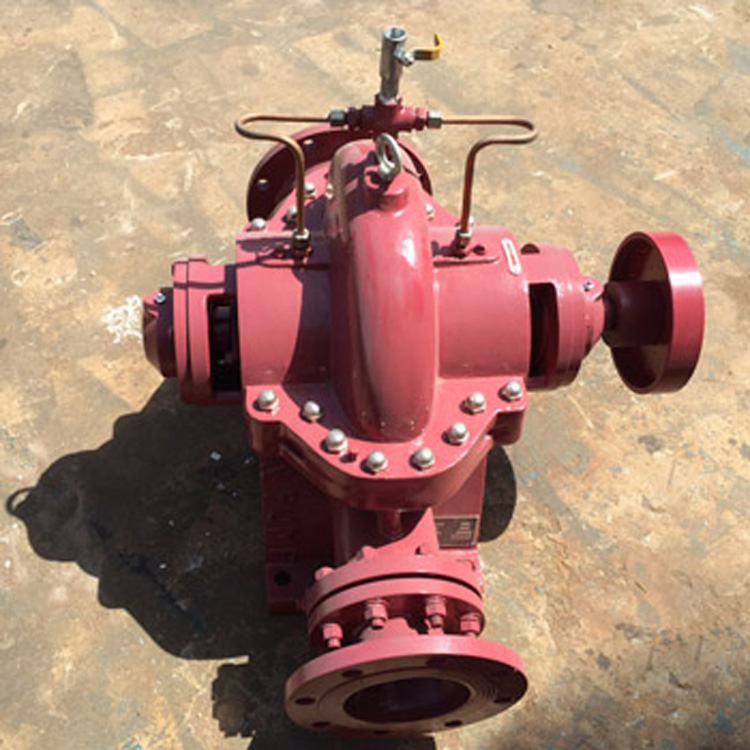

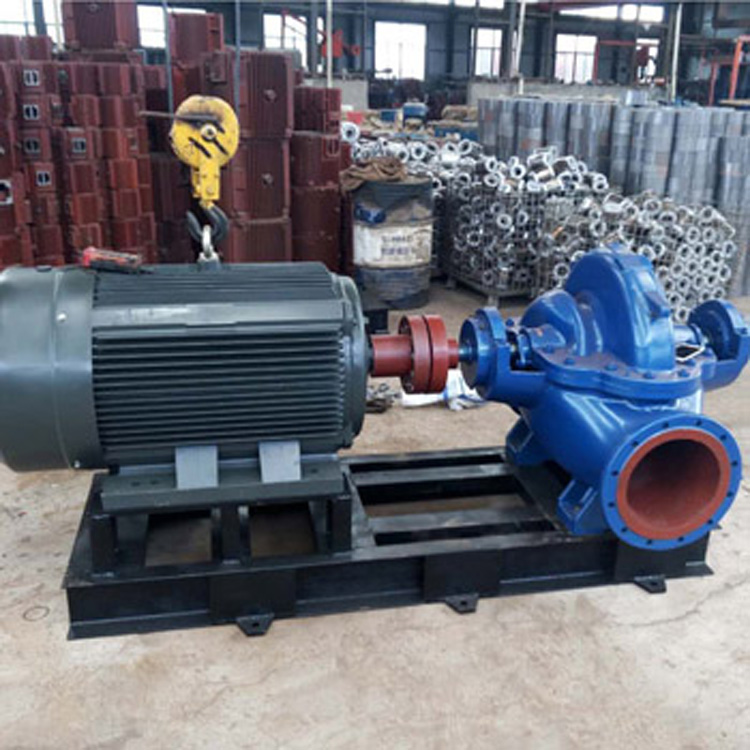

S型双吸中开泵的吸入口与吐出口均在水泵轴心线的下方,与轴线垂直成水平方向。从传动方向看去,水泵为顺时针方向旋转(根据用户需要亦可改为逆时针方向旋转)。泵主要零件有:泵体、泵盖、叶轮、轴、双吸密封环、轴套等。泵体与泵盖构成叶轮的工作室。在进出水法兰上,制有安装真空表和压力表的管螺孔。进出水法兰的下部,制有放水的管螺孔。经过静平衡校验的叶轮,用轴套和两边的轴套螺母固定在轴上,其轴向位置可通过轴套螺母进行调整。
S型双吸中开泵使用说明:1、换口环,调整轴向间隙。防止叶轮口环和轴向间隙不恰当,使用时应根据水泵的出厂说明调整。2、及时消除管道堵塞物。异物留在进水管、叶轮或导流壳流道内,都将使出水量减少。3、防止水泵进气。水泵进了空气,出水量会明显减少,应对各密封部位检查维护。4、采用联轴器直接传动代替平皮带,可提高传动效率。5、消除“高射炮”式出水管口。这种出水管增加能耗。
S型双吸离心泵的优点:1、运行平稳:泵轴的jue对同心度及叶轮优异的动静平衡,保证平稳运行,绝无振动。2、滴水不漏:不同材质的硬质合金密封,保证了不同介质输送均无泄漏。3、噪音低:两个低噪音的轴承支撑下的水泵,运转平稳,除电机微弱声响,基本无噪音。4、故障率低:结构简单合理,关键部分采用品质配套,整机无故障工作时间大大提高。5、维修方便:更换密封、轴承、简易方便。
S型双吸泵起动前的准备:1、双吸泵的灌注和辅助管路检查。2、泵住起动前必须很好地放气并用介质灌注,进口管路中的截止阀必须适当打开。3、注意:泵小允许干运行!安全打开辅助管路(冲洗、密封、冷却液等),并检查流量。4、检查轴承润滑剖和轴封。5、检查转子转向。6、电机转向应与泵壳上的箭头方向相同,在连接电机前检查泵的转向。
