贵州液压钢管折弯机图片

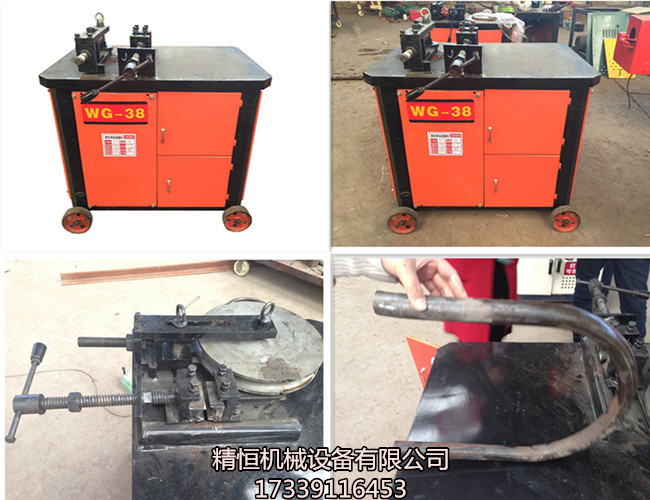

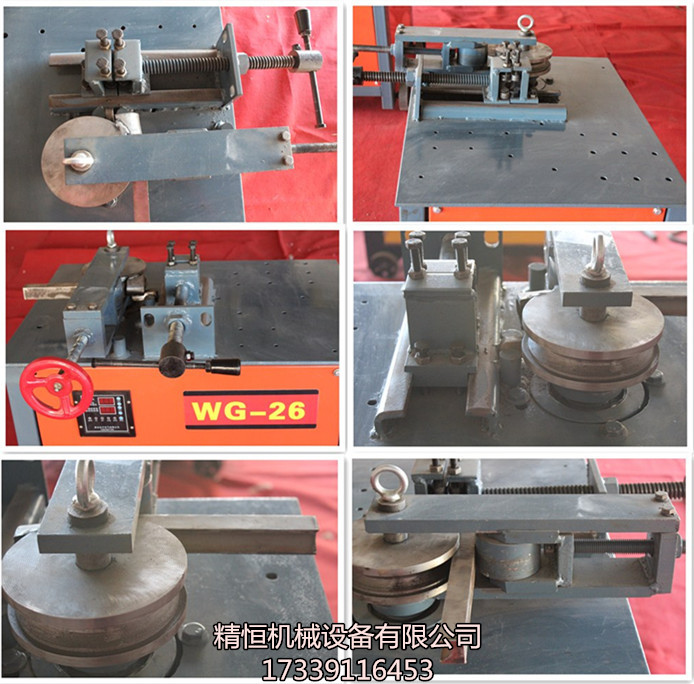

钢管弯弧机包括减速机、zmjt053大齿轮、小齿轮、弯曲盘面，其特征在于结构中：双级制动电机与减速机直联作一级减速；小齿轮与大齿轮啮合作二级减速；大齿轮始终带动弯曲盘面旋转；弯曲盘面上设置有中心轴孔和若干弯曲轴孔；工作台面的定位方杠上分别设置有若干定位轴孔。由于双级制动电机与减速机直联作一级减速，输入、输出转数比准确，弯曲速度稳定、准确，且可利用电气自动控制变换速度，制动器可保证弯曲角度。利用电机的正反转，对钢管 进行双向弯曲。中心轴可替换，便于维修。

弯管机特点：1、弯管机采用触荧幕加数控模组，对话式操作，程式设定简便容易；2、床身结构稳固，不易变形；3、每一档可设定16个弯管角度，记忆体可储放16组档案；4、俱慢速，弯管角度稳定，重复精度达±0.1°；5、错误讯息在屏幕上显示，帮助操作者立即排除；6、提供自行研发之座标转换弯管加工值，软体可选购装在桌上型电脑编辑计算。

1)国外切断机偏心轴的偏心距较大，如日本立式切断机偏心距24mm，而国内一般为17mm.看似省料、齿轮结构偏小些，但给用户带来麻烦，不易管理.因为在由切大料到切小料时，不是换刀垫就是换刀片，有时还需要转换角度。2)国外切断机的机架都是钢板焊接结构，零部件加工精度、粗糙度尤其热处理工艺过硬，使切断机在承受过载荷、疲劳失效、磨损等方面都超过国产机器.3)国内切断机刀片设计不合理，单螺栓固定，刀片厚度够薄，40型和50型刀片厚度均为17mm;而国外都是双螺栓固定，25～27mm厚，因此国外刀片在受力及寿命等综合性能方面都较国内优良。4)国内切断机每分钟切断次数少.国内一般为28～31次，国外要高出15～20次，高出30次，工作效率较高。5)国外机型一般采用半开式结构，齿轮、轴承用油脂润滑，曲轴轴径、连杆瓦、冲切刀座、转体处用手工加稀油润滑.国内机型结构有全开、全闭、半开半闭3种，润滑方式有集中稀油润滑和飞溅润滑2种。

产品优势和性能特点：1：机械传动部分：采用自主研发设计的涡轮减速箱传动，经久耐用、力度强，弯管过程轮模转动，配合高强度压条一次性定形弯管。2：电路控制部分：采用先进的嵌入式微电脑智能控制系统控制，专业化的设计、人性化的理念、。3：产品优势体现:①：由经验丰富的专业技术人员制作、性能稳定②：智能芯片控制、响应速度快、灵敏度高、可设置智能控制系统。③：采用进口接近开关控制（取代行程开关）信号感应强、运行角度准确、重复精度高。④：从根源上解决了由于“机械式”控制无法准确停机造成角度偏差大、重复精度低、使用不便等诸多问题4：主要用途：家具制造行业、闸门加工行业、健身器材行业、输送管道行业、装饰行业、车配件制造行业、休闲娱乐设备行业。

平台弯管机电力：1.机器的电源供电必须是三相供电，并依照当地的电力法规进行接地。2.在任何电器箱被打开之前，机器必须完整地与电源隔离。机器的三相电源总开关必须关闭，且清晰的被标志在机器上。3.在主电源开关被打开，回复机器的电源之前，机器的电力控制箱的门必须要关紧

钢管弯弧机包括减速机、大齿轮、小齿轮、弯曲盘面，其特征在于结构中：双级制动电机与减速机直联作一级减速；小齿轮与大齿轮啮合作二级减速；大齿轮始终带动弯曲盘面旋转；弯曲盘面上设置有中心轴孔和若干弯曲轴孔；工作台面的定位方杠上分别设置有若干定位轴孔。由于双级制动电机与减速机直联作一级减速，输入、输出转数比准确，弯曲速度稳定、准确，且可利用电气自动控制变换速度，制动器可保证弯曲角度。利用电机的正反转，对钢管 进行双向弯曲。中心轴可替换，便于维修。

钢管弯弧机的操作规程:1、检查机械性能是否良好、工作台和弯曲机台面保持水平；并准备好各种芯轴工具挡。2、按加工钢管的直径和弯曲机的要求装好芯轴，成型轴，挡铁轴或可变挡架，芯轴直径应为钢管直径的2.5倍。3、检查芯轴，挡块、转盘应无损坏和裂纹，防护罩紧固可靠，经空机运转确认正常方可作业。4、作业时，将钢管需弯的一头插在转盘固定备有的间隙内，另一端紧靠机身固定并用手压紧，检查机身固定，确实安在挡住钢管的一侧方可开动。5、作业中严禁更换芯轴和变换角度以及调速等作业，亦不得加油或清除。6、弯曲钢管时，严禁加工超过机械规定的钢管直径、根数及机械转速。7、弯曲高硬度或低合金钢管时，应按机械铭牌规定换标限制直径，并调换相应的芯轴。8、严禁在弯曲钢管的作业半径内和机身不设固定的一侧站人。弯曲好的半成品应堆放整齐，弯钩不得朝上。9、转盘换向时，必须在停稳后进行。10、作业完毕、清理现场、保养机械、断电锁箱。
