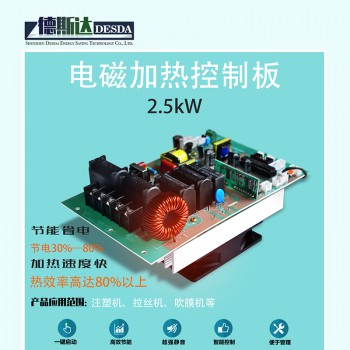

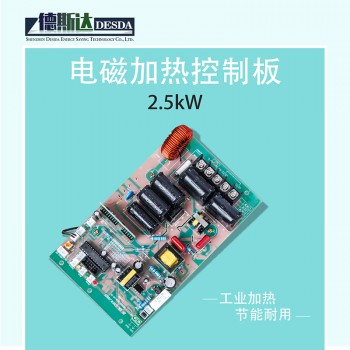

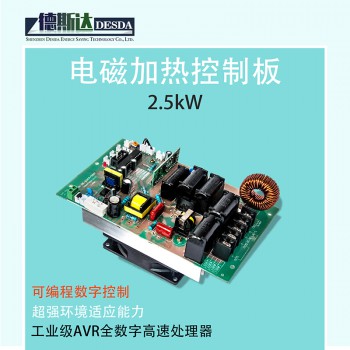

单相2.5KW/220V电磁加热控制板、控制器，是通用工业用小型高效电磁节能加热主板，采用ATmega8高性能，高速度全数字控制芯片，双核半桥主电路结构，工作可靠耐用，节电率达93%以上。配套可编程数字显示器，随意设置内部工作参数，以适应不同材料性质、不同形状的负载。具有强大的通用性。在注塑机、小型塑料机械设备中应用广泛。本产安装在注塑机加热部分可节电30%~40%以上，较高的可达80%节电率。是小型高效加热装置的理想代替品。
产品的保护功能
如果电磁加热器发生异常，保护功能动作，报警停止后，显示屏幕自动切换到显示下列错误（异常）。万一没有下列显示，或其他为难的问题，请与经销店或本公司营业所联系。保护功能动作后，请处理引起的原因后，电磁加热器断电再重新上电，然后开始运转。
出错（报警）定义：
|
运行警告（仍可继续工作，但必须调整） |
||
|
代码 |
描述 |
原因及排查 |
|
A-01 |
线圈离负载距离较远 |
保温棉过厚、线圈每圈与每圈之间距离过大、线圈偏短 |
|
A-02 |
限流运行 |
线圈离负载距离过远、负载位置不正确， |
|
A-03 |
频率偏高 |
线圈偏短 |
|
出错定义 |
||
|
代码 |
描述 |
原因及排查 |
|
E-01 |
没电流 |
没接线圈、线圈断开、或者线圈电感量过大，可调节F-11减小试试 |
|
E-02 |
瞬间过流 |
线圈短路、瞬间电流过大 |
|
E-03 |
IGBT温度传感器开路 |
IGBT传感器断开或没插好 |
|
E-04 |
IGBT过温保护 |
散热器温度过高、风扇不转或堵塞、 |
|
E-05 |
检测负载温度传感器故障 |
制定功能才有 |
|
E-06 |
检测负载温度传感器故障 |
制定功能才有 |
|
E-07 |
线圈电流过大 |
输入或输出电流过大保护 |
|
E-08 |
工作频率过高 |
线圈电感量过小 |
|
EnD |
定时工作日期结束 |
需在F-14功能输入密码方可解除 |
