云南型材卷圆机厂家直销 精恒数控角钢法兰机参数

卷圆机分为机械式和液压式两种，机械式卷圆机是将碳钢,不锈钢,有黄色金属型材{角钢,带钢,槽钢,管子等}卷制成直径φ320-φ6000mm的圆环和法兰的一种高质量,益的卷圆装置.其结构独特.具有体积小.能耗低.效率高,无噪音安装使用方便.操作简单.承载能量强.寿命长.卷圆速度快.产品质量可靠等优点。液压卷圆机是机械式卷圆机的升级产品能加大了卷圆的厚度和宽度，能够完成机械式卷圆无法卷动厚板的缺点，代替了原有钢板下料.对接.校正.车床加工等复杂工艺并节省了氧气.乙炔.劳动力.原材料等，是制造法兰的先进母体。

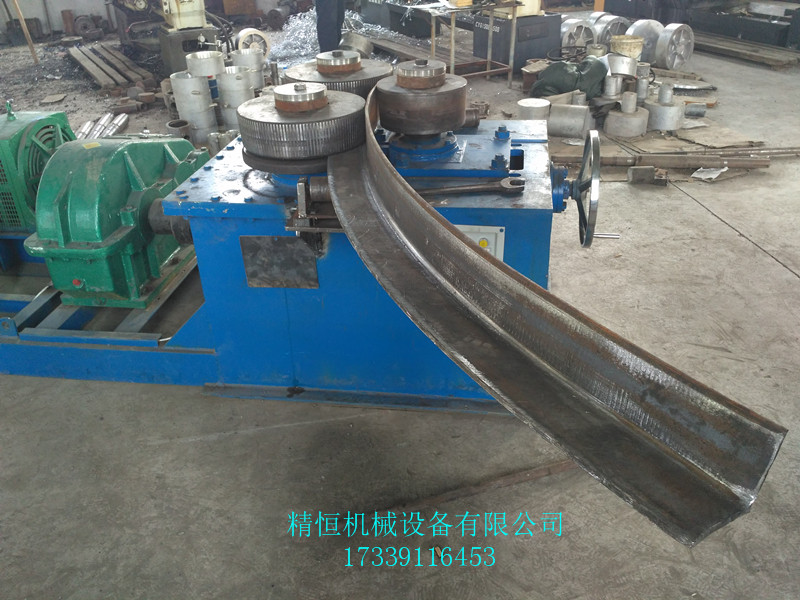

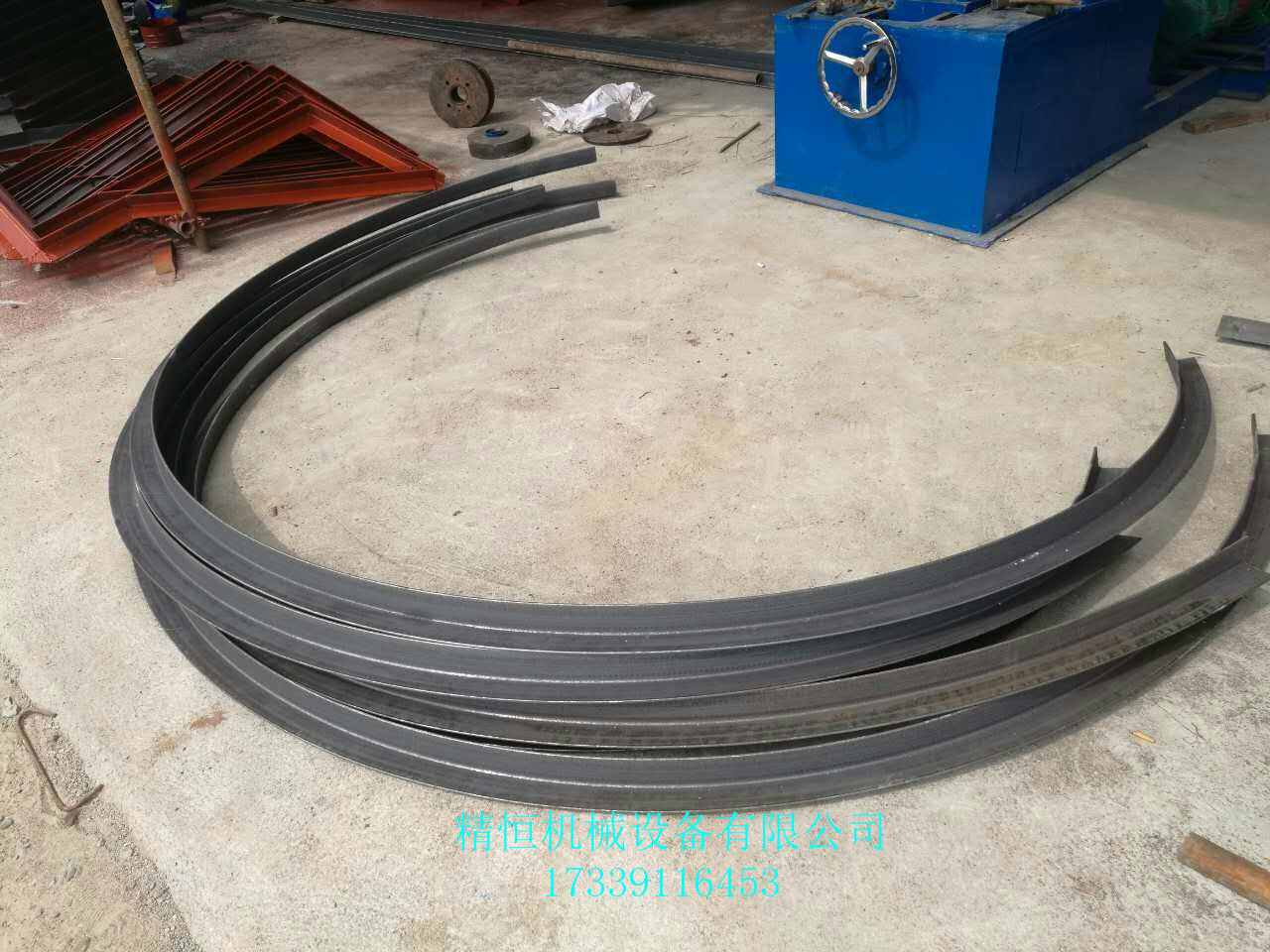

角钢法兰，分为两种：一种是角钢向外卷（角钢正卷，开口向外），一种是角钢向内卷（角钢反卷，开口向内）。实际操作过程中，能做到两条边垂直为90°，并且不翻边的有一定难度，这是由其物理特性决定的。角钢向外卷角钢向外卷（角钢正卷，开口向外）：角钢或角铁在进行卷弯的时候，外边被拉伸，而里边垂直的边被挤压，所以外边被延伸，里边被挤压，造成受力既不均匀，又是受的相反的力，从而造成加工后的角钢产生不是90°垂直，而且很可能有褶皱产生。这种现象一般出现在5号以上角钢比较明显。3号角钢及4号角钢如果加工的尺寸在600mm以上，褶皱现象不是很明显。

共板式法兰系统是国际上通风管道制作法兰连接两大系统之一，它具有成本低、密封性能好，安装方便简捷的特点，特别适合于截面面积不大的通风管道生产，TDF共板式法兰系统可用于工厂大规模工业化生产，是一种率化的风管法兰系统的全新设计，TDF共板式法兰机与辘骨机、剪角机、压筋机等组合可形成全自动化的生产，亦可分组，带机械到现场施工，非常适合目前国内施工企业的需要。 通风管道成型机定尺开料，可直接与电脑等离子切割机配合使用。 CS插骨剪角，可与C骨法兰机和S插条法兰机配合使用。 TDF自成法兰的各种连接方法定位剪角，可与TDF自成法兰机，TDF接边机配合使用。 可剪角铁法兰或之字法兰使用的各种剪角。并能折出""、""′和""′并能与联合合缝机配套使用而完成整套风管。可完成TDC剪切角并和插条法兰折弯，如生产""′型风管。可与联合合缝机和插条法兰配合使用而完成完整风管。机械效率高.故障少.寿命长:本机主要传动啮合件使用优质合结钢制造,工作辊端轴承选用引进国外技术生产的轴承支撑，承载能力大，而且降低摩擦引起的功率损耗，因此机械性能好,耐磨性能好,再加采用滚动摩擦,故使之故障少.寿命长。插接式法兰机制作风管是国际上较先进的制作工艺，它使矩形法兰制作实现标准化、批量化、机械化，比传统的角铁法兰制作省料，简易具有省时、省料、工作效率高、密封性好、坚固耐用和驳接坚固等优点，特别适用于通风管道截面面积较大的矩形风管。法兰机具有良好的刚性和稳定性，运动成型形状美观平整。与压筋机、剪板机、共板法兰折边机等组合可形成简易型全自动风管生产线，机器结构严谨、性能良好，为客户节约了成本，降低了开支，是小型生产客户的选择。

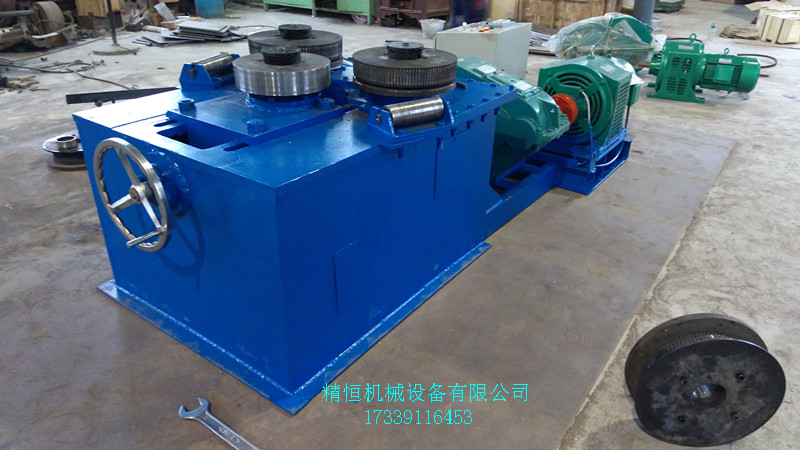

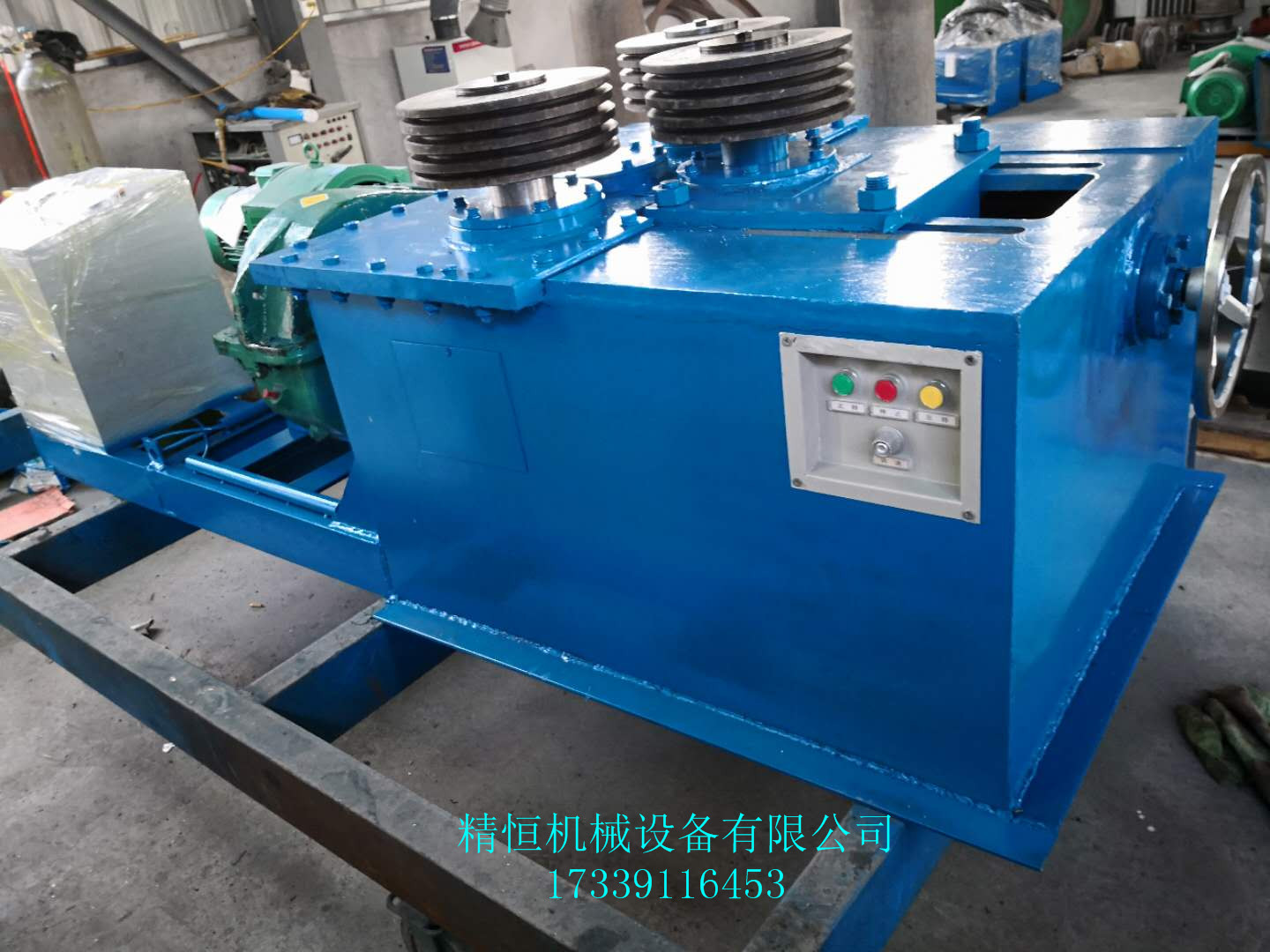

F6型卷圆机是对称式三辊型材卷圆机，集机电一体，将电动机输出的较高转速通过传动装置、联轴器、减速机、齿轮等转换为所需的大转矩低转速，带动位置固定的两主动辊实现旋转运动，为型材行走提供扭矩。被动辊通过手轮前进、后退实现位移，为卷制型材提供所需的加压力，位移量由数字标尺实时显示。三个工作辊成等腰三角形分布，通过移动被动辊位置实现这三个点形成的弧线达到所需弯曲半径，即调整所弯型材的曲率。借助被动辊的压紧及两主动辊的旋转运动，使型材经过多道次连续弯曲，产生永久性的塑性变形，用于常温状态下将型材卷制成圆形、弧形、螺旋形等工件。

此外，该设备具有着能耗低，效率高，无噪音，结构紧凑，操作简单，易于维护，安装使用方便等特点。结构示意图：技术参数：扁钢规格加工直径角钢规格加工直径60×645050×××3180订货须知:用户在购买设备时须提供如下数据1，需要卷制的型材的型号；2，型材的材质及材料具体情况，以订做专门用模具；3，需要卷制法兰的直径范围。

性能描述:弯卷不同规格槽钢、扁钢 、节能、节材.结构及工作原理：设备主要由主机、液压站、电控柜三大部分组成。由电动油泵输出的高压油，经高压油管送入工作油缸或马达内、高压油推劝工作油缸或马达内柱塞，产生推力和扭矩，通过模具部件弯曲型材。保养电路：注意电路板清洁，定时清理强弱电箱灰尘，保持电箱干爽，防止受潮。油路：检查油路各部位有无漏油现象，及时处理。防止活塞杆刮伤和油质变质。机械：机台传动部位检查有无磨损现象，检查每个黄油嘴有无堵死现象，并注黄油。其他注意事项：液压油建议一年更换一次并清理油箱油泥，水冷却器及时清理防止油温上涨造成油质加速老化，当然无小事，电路门开关，油路泄压阀，机械挡块，机台警示灯在保养的时候一定要检查是否正常工作.工作原理:成型机的工作原理与打针用的注射器相似，它是借助螺杆（或柱塞）的推力，将已塑化好的熔融状态（即粘流态）的塑料注射入闭合好的模腔内，经固化定型后取得制品的工艺过程。注射成型是一个循环的过程，每一周期主要包括：定量加料—熔融塑化—施压注射—充模冷却—启模取件。取出塑件后又再闭模，进行下一个循环。

型材卷圆机 [1] 是将碳钢,不锈钢,有色金属型材{角钢,带钢,槽钢,管子等}卷制成直径φ320-φ6000mm的圆环和法兰的一种高质量,益的卷圆装置.其结构独特.具有体积小.能耗低.效率高,无噪音安装使用方便.操作简单.承载能量强.寿命长.卷圆速度快.产品质量可靠等优点。液压卷圆机是机械式卷圆机的升级产品能加大了卷圆的厚度和宽度，能够完成机械式卷圆无法卷动厚板的缺点，代替了原有钢板下料.对接.校正.车床加工等复杂工艺并节省了氧气.乙炔.劳动力.原材料等，是制造法兰的先进母体。

角铁法兰弯弧成型机安装使用：1、设备摆放平稳，四轮受力均匀。 2、设备使用前，先检查传动箱侧面油标所显示的油位，如果油位低于油线时，须从箱体盖上向箱体内注润滑油，直到达到油线位置。3、夏季注入40号机械油，冬季可注入20号机械油。正常使用半年后，换油一次，可保证设备正常运转和延长命。 4、操作人员了解并掌握该设备的结构及工作原理和保养检查点。 5、压轮进给时，先将上面圆螺母松开，进给到达一定位置后，再将圆螺母拧紧固定；被压轮进给时应将工件完全退出。6、摆线针减速机使用40号机械油。
