陕西槽钢法兰机厂家 精恒液压法兰成型机参数

弯曲加工时根据构件形状的需求，利用型材弯曲机设备和一定的工、模具，把板材或型钢弯制成一定性形状的工艺方法。型材弯曲机为直线下调式型材卷弯机，机器的两个边辊为主传动辊，也可以三个工作辊为主传动辊，上辊位置固定，下辊向上夹紧工件防止截面变形，两个边辊对应上辊做直线升降运动，液压控制，位移数字显示，有利于控制型材成形过程，两侧有数控托辊及扭曲纠正装置，有利于保证非对称截面型材的卷制质量及成型双曲面工件。材料的机械性能是什么呢?材料的塑性越好，其变形稳定性越强，则均匀延伸率越大，弯曲半径就可减小。反之，塑性差，弯曲半径则大，特殊脆性易裂的材料，弯曲前应进行退火处理或加热弯制。弯曲过程，是在材料弹性变形后，再达到塑性变形的过程。塑性变形时，外层受拉伸，内层受压缩，拉伸和压缩使材料内部产生应力，应力的产生，造成材料变形过程中存在一定的弹性变形，在失去外力作用时，材料就产生一定程度的回弹。那么在型材弯曲机进行工作时哪些因素影响回弹呢：1、材料的屈服强度越高，回弹就越大。2、弯曲半径r与材料厚度t之比，r/t的数值就越大。3、变形区域越大，回弹就越大。4、材料表面和模具表面之间的摩擦，之间影响胚料各部分的应力状态。大多数情况下，会增大弯曲变形区的拉应力，则回弹减小。型材弯曲机可一次上料完成型材的预弯，卷圆和校圆工序；型材弯曲机结构先进，功能全，可根据用户使用情况立放或卧放。

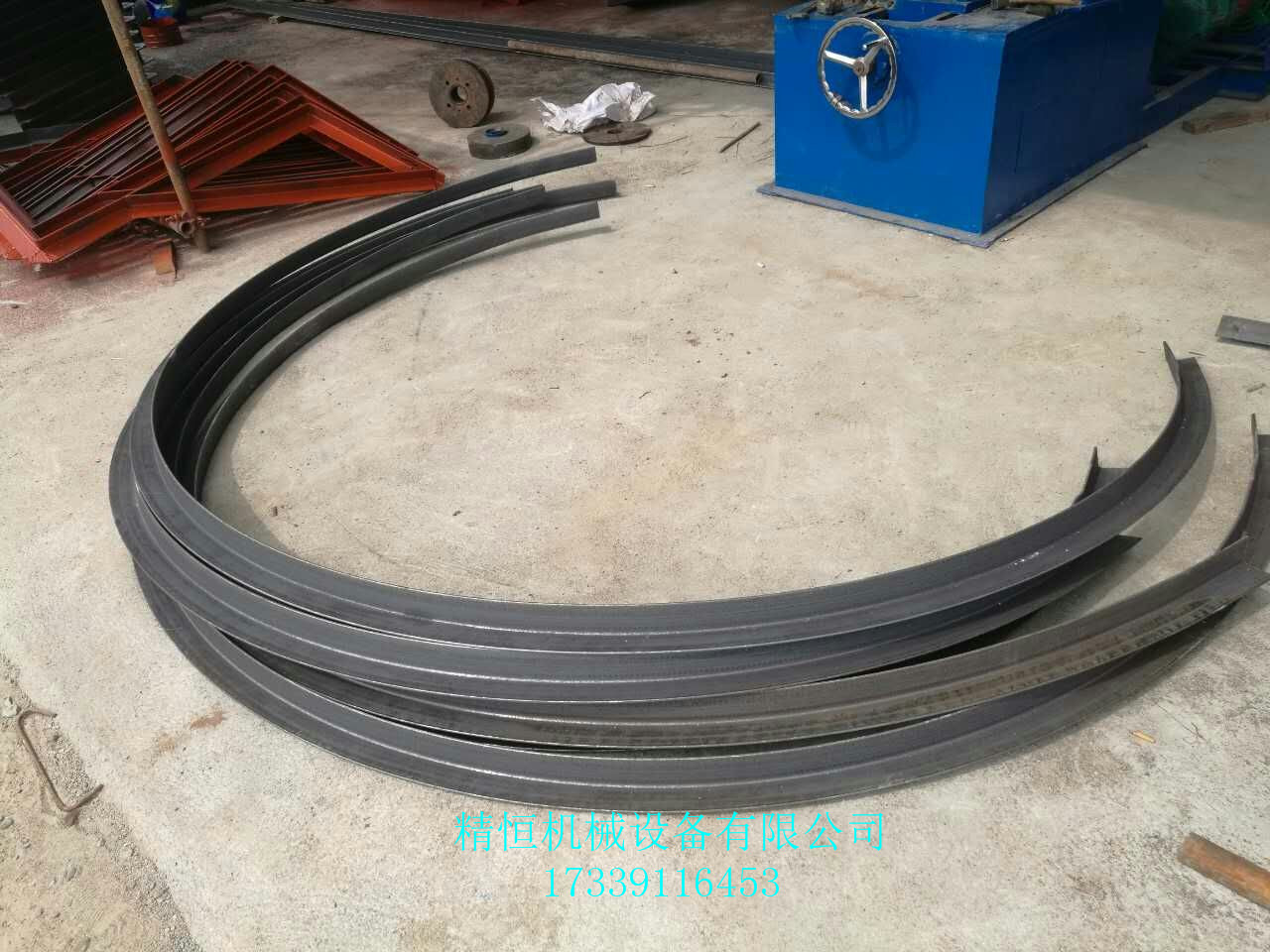

角钢法兰，分为两种：一种是角钢向外卷（角钢正卷，开口向外），一种是角钢向内卷（角钢反卷，开口向内）。实际操作过程中，能做到两条边垂直为90°，并且不翻边的有一定难度，这是由其物理特性决定的。角钢向外卷角钢向外卷（角钢正卷，开口向外）：角钢或角铁在进行卷弯的时候，外边被拉伸，而里边垂直的边被挤压，所以外边被延伸，里边被挤压，造成受力既不均匀，又是受的相反的力，从而造成加工后的角钢产生不是90°垂直，而且很可能有褶皱产生。这种现象一般出现在5号以上角钢比较明显。3号角钢及4号角钢如果加工的尺寸在600mm以上，褶皱现象不是很明显。

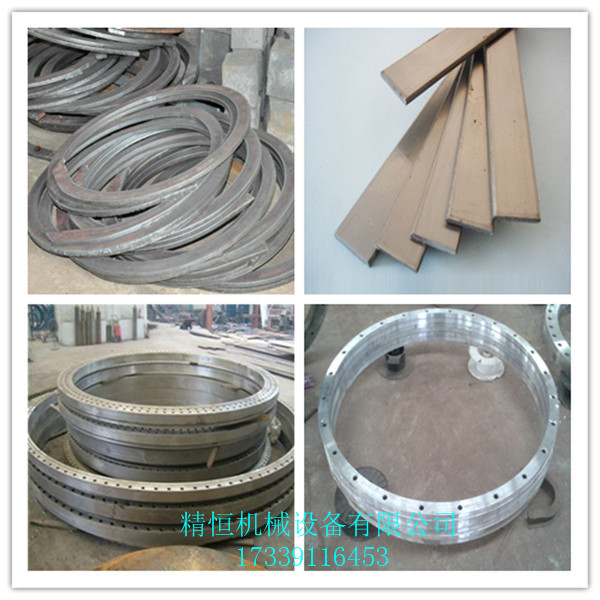

法兰成型机主要是用来制作扁钢法兰和角钢法兰的一种法兰成型设备，因为它的原理简单，通过力量把型材冷弯达到卷圆的效果，所以后来法兰机的使用范围从制作法兰扩大到各种型材的卷圆、弯曲，不仅仅局限于扁铁和角铁，还可以弯曲槽钢，管子，异型材等等，只要可以做出相应的模具即可。这款法兰机设备越来越受到广大客户的喜欢和好评。

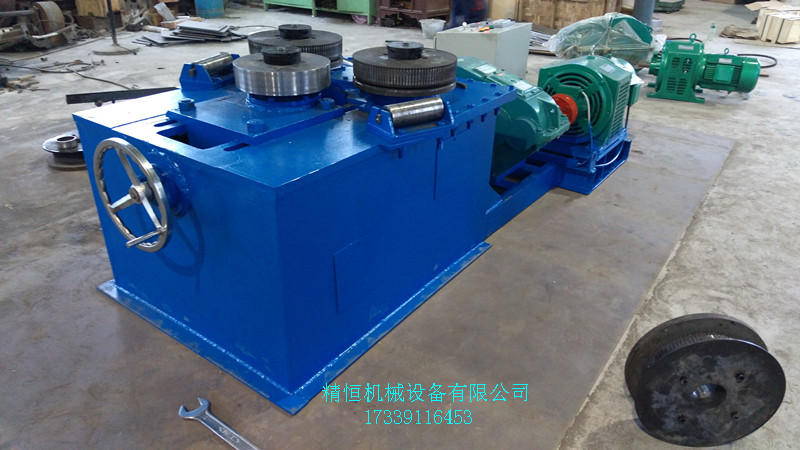

F6型卷圆机是对称式三辊型材卷圆机，集机电一体，将电动机输出的较高转速通过传动装置、联轴器、减速机、齿轮等转换为所需的大转矩低转速，带动位置固定的两主动辊实现旋转运动，为型材行走提供扭矩。被动辊通过手轮前进、后退实现位移，为卷制型材提供所需的加压力，位移量由数字标尺实时显示。三个工作辊成等腰三角形分布，通过移动被动辊位置实现这三个点形成的弧线达到所需弯曲半径，即调整所弯型材的曲率。借助被动辊的压紧及两主动辊的旋转运动，使型材经过多道次连续弯曲，产生永久性的塑性变形，用于常温状态下将型材卷制成圆形、弧形、螺旋形等工件。

共板式法兰系统是国际上通风管道制作法兰连接两大系统之一，它具有成本低、密封性能好，安装方便简捷的特点，特别适合于截面面积不大的通风管道生产，TDF共板式法兰系统可用于工厂大规模工业化生产，是一种率化的风管法兰系统的全新设计，TDF共板式法兰机与辘骨机、剪角机、压筋机等组合可形成全自动化的生产，亦可分组，带机械到现场施工，非常适合目前国内施工企业的需要。 通风管道成型机定尺开料，可直接与电脑等离子切割机配合使用。 CS插骨剪角，可与C骨法兰机和S插条法兰机配合使用。 TDF自成法兰的各种连接方法定位剪角，可与TDF自成法兰机，TDF接边机配合使用。 可剪角铁法兰或之字法兰使用的各种剪角。并能折出""、""′和""′并能与联合合缝机配套使用而完成整套风管。可完成TDC剪切角并和插条法兰折弯，如生产""′型风管。可与联合合缝机和插条法兰配合使用而完成完整风管。机械效率高.故障少.寿命长:本机主要传动啮合件使用优质合结钢制造,工作辊端轴承选用引进国外技术生产的轴承支撑，承载能力大，而且降低摩擦引起的功率损耗，因此机械性能好,耐磨性能好,再加采用滚动摩擦,故使之故障少.寿命长。插接式法兰机制作风管是国际上较先进的制作工艺，它使矩形法兰制作实现标准化、批量化、机械化，比传统的角铁法兰制作省料，简易具有省时、省料、工作效率高、密封性好、坚固耐用和驳接坚固等优点，特别适用于通风管道截面面积较大的矩形风管。法兰机具有良好的刚性和稳定性，运动成型形状美观平整。与压筋机、剪板机、共板法兰折边机等组合可形成简易型全自动风管生产线，机器结构严谨、性能良好，为客户节约了成本，降低了开支，是小型生产客户的选择。

性能描述:弯卷不同规格槽钢、扁钢 、节能、节材.结构及工作原理：设备主要由主机、液压站、电控柜三大部分组成。由电动油泵输出的高压油，经高压油管送入工作油缸或马达内、高压油推劝工作油缸或马达内柱塞，产生推力和扭矩，通过模具部件弯曲型材。保养电路：注意电路板清洁，定时清理强弱电箱灰尘，保持电箱干爽，防止受潮。油路：检查油路各部位有无漏油现象，及时处理。防止活塞杆刮伤和油质变质。机械：机台传动部位检查有无磨损现象，检查每个黄油嘴有无堵死现象，并注黄油。其他注意事项：液压油建议一年更换一次并清理油箱油泥，水冷却器及时清理防止油温上涨造成油质加速老化，当然无小事，电路门开关，油路泄压阀，机械挡块，机台警示灯在保养的时候一定要检查是否正常工作.工作原理:成型机的工作原理与打针用的注射器相似，它是借助螺杆（或柱塞）的推力，将已塑化好的熔融状态（即粘流态）的塑料注射入闭合好的模腔内，经固化定型后取得制品的工艺过程。注射成型是一个循环的过程，每一周期主要包括：定量加料—熔融塑化—施压注射—充模冷却—启模取件。取出塑件后又再闭模，进行下一个循环。

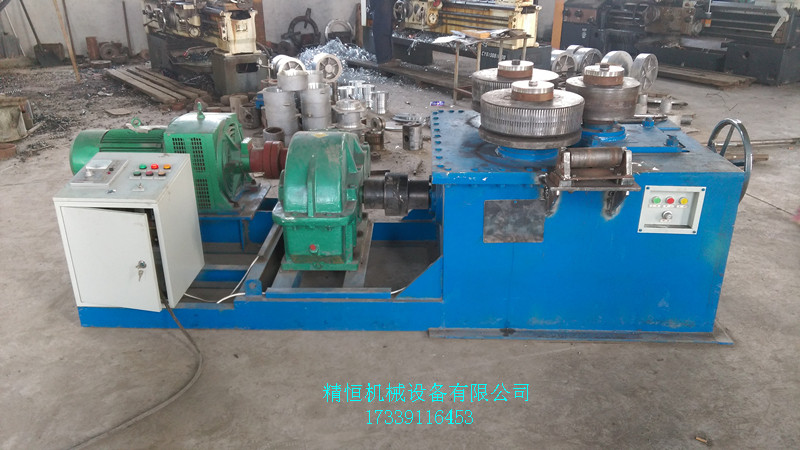

我公司生产的F6型法兰成型机结构形式为三辊对称式，二主动轮一被动轮。被动轮在两主动轮中央对称位置作平行运动（有丝杆和液压二种调节方式），调节卷圆直径大小。电机和减速机通过联轴器连接，通过减速机的输出齿轮与二主动轮齿轮啮合，实现型材的行走。当被动轮的下压力超过材料的屈服极限时，便使所卷制的材料变形，变形过程如下图：操作法兰成型机的员工应了解本机器的结构，并具备一些电气基本常识，接通主电源（需有漏电断路器）空载运转（冬季油泵电机空转10-20min后方可正常工作）。如果所卷带钢为气割下料，应先去掉气割金属渣、焊点及附属物，以保证模具的寿命和圆整度误差。

角铁法兰弯弧成型机安装使用：1、设备摆放平稳，四轮受力均匀。 2、设备使用前，先检查传动箱侧面油标所显示的油位，如果油位低于油线时，须从箱体盖上向箱体内注润滑油，直到达到油线位置。3、夏季注入40号机械油，冬季可注入20号机械油。正常使用半年后，换油一次，可保证设备正常运转和延长命。 4、操作人员了解并掌握该设备的结构及工作原理和保养检查点。 5、压轮进给时，先将上面圆螺母松开，进给到达一定位置后，再将圆螺母拧紧固定；被压轮进给时应将工件完全退出。6、摆线针减速机使用40号机械油。
