山东槽钢法兰机应用 精恒卧式角钢法兰成型机操作步骤

角钢法兰，分为两种：一种是角钢向外卷（角钢正卷，开口向外），一种是角钢向内卷（角钢反卷，开口向内）。实际操作过程中，能做到两条边垂直为90°，并且不翻边的有一定难度，这是由其物理特性决定的。角钢向外卷角钢向外卷（角钢正卷，开口向外）：角钢或角铁在进行卷弯的时候，外边被拉伸，而里边垂直的边被挤压，所以外边被延伸，里边被挤压，造成受力既不均匀，又是受的相反的力，从而造成加工后的角钢产生不是90°垂直，而且很可能有褶皱产生。这种现象一般出现在5号以上角钢比较明显。3号角钢及4号角钢如果加工的尺寸在600mm以上，褶皱现象不是很明显。

F8型全液压型材卷圆机是F6型升级产品，解决了大厚度大宽度法兰成品制造的空白，是一种新型的具有卷圆功能及起顶功能的装置。F8型液压式型材冷弯卷圆机为全液压传动，电气集中控制，主要适用于将各种型材如:扁钢、槽钢、圆管或其它异型截面型材卷弯成一定曲率的圆形、弧形、螺旋型等工艺，也适合用于对外加工，利润丰厚。卷圆机具有独立的液压系统与电器控制系统，采用按钮集中控制，具有点动和联动两种操作方式，其压力和行程均可在规定范围内进行调整。其结构合理，具有体积小,能耗低,效率高,无噪音,装卸快速使用方便,操作简单,承载能力强,寿命长,卷园速度快,一机多用质量可靠等众多优点, 代替了原有钢板下料、对接、校正、车床加工等复杂工艺并节省了氧气、乙炔、劳动力、原材料等，是制造法兰的先进母机。是风机、石化、造船、桥梁模板、网架、钢结构建筑、大型管道、水工仪表等行业、节能、节材的理想加工设备。

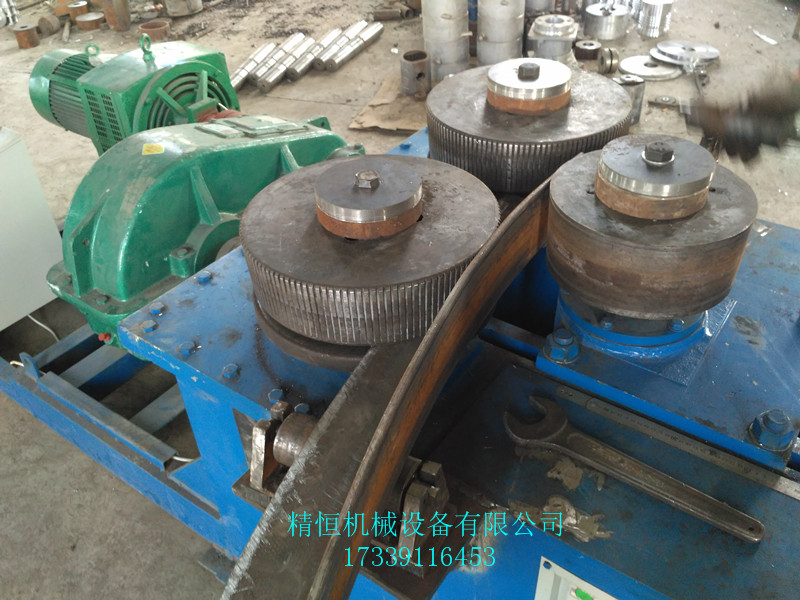

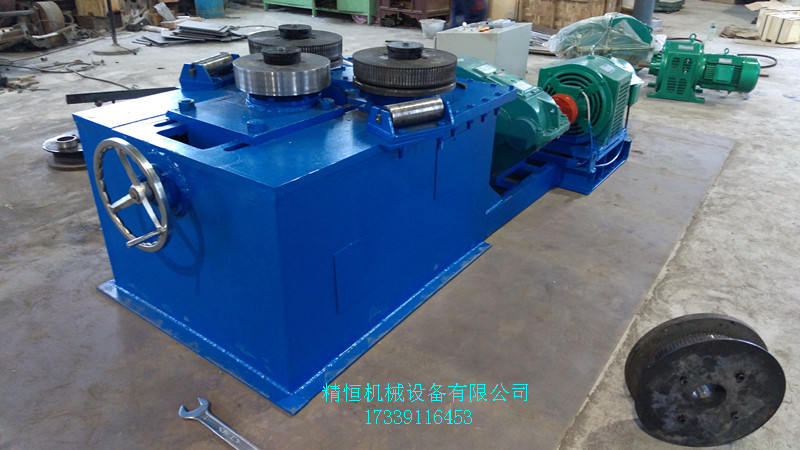

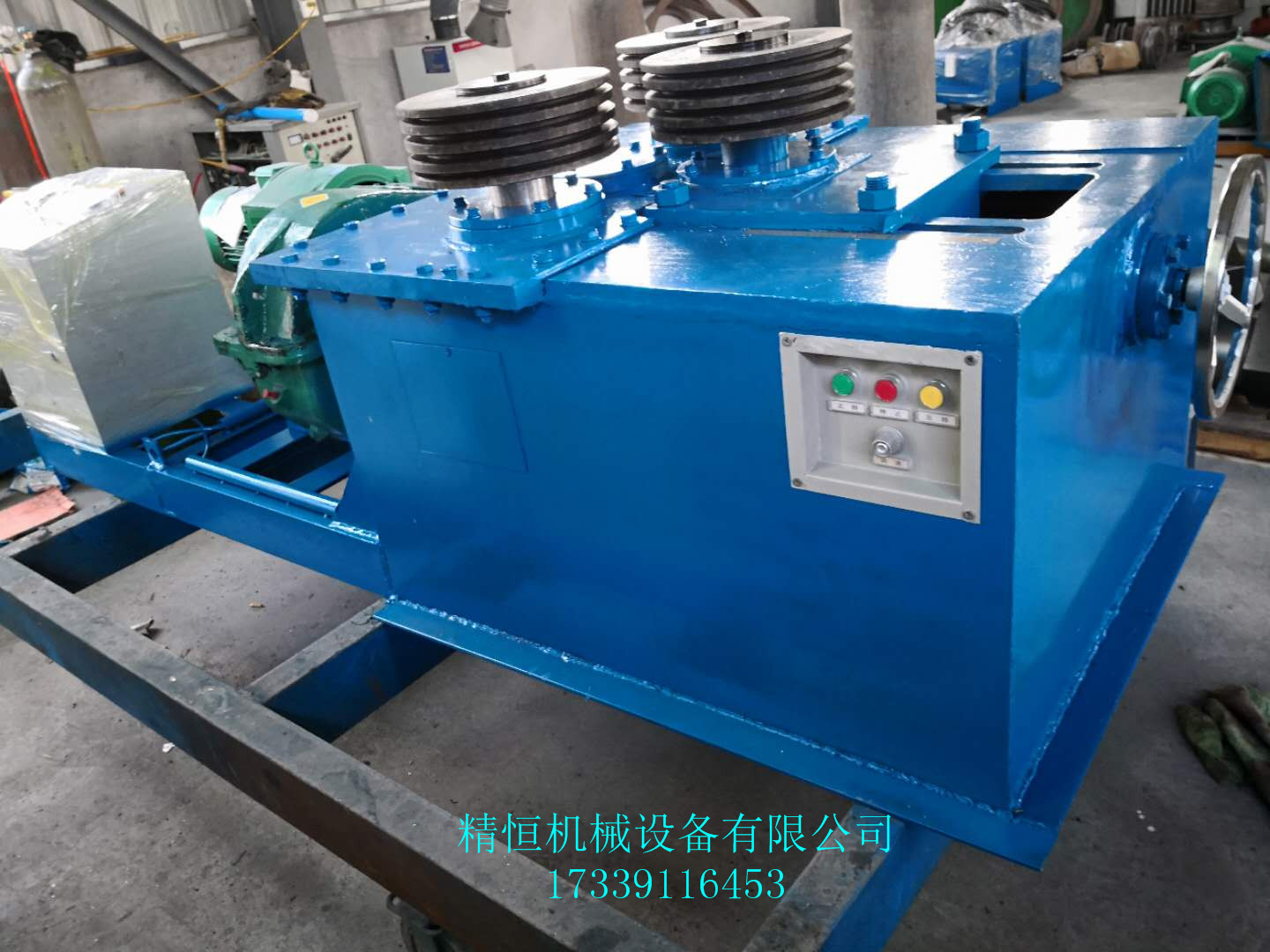

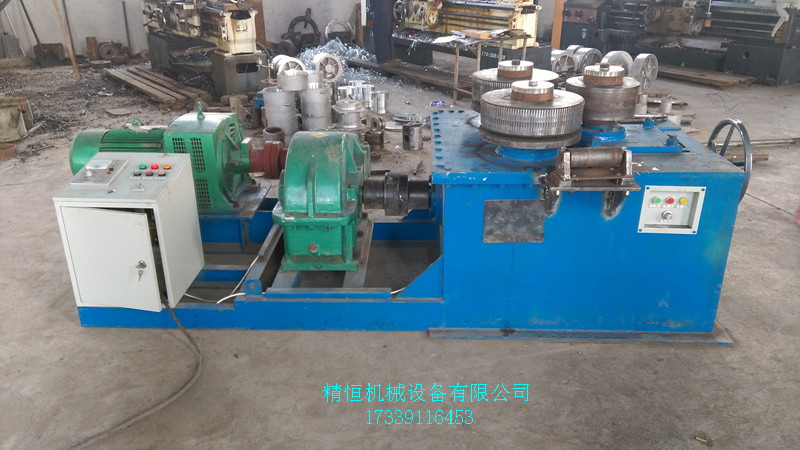

F6型卷圆机是对称式三辊型材卷圆机，集机电一体，将电动机输出的较高转速通过传动装置、联轴器、减速机、齿轮等转换为所需的大转矩低转速，带动位置固定的两主动辊实现旋转运动，为型材行走提供扭矩。被动辊通过手轮前进、后退实现位移，为卷制型材提供所需的加压力，位移量由数字标尺实时显示。三个工作辊成等腰三角形分布，通过移动被动辊位置实现这三个点形成的弧线达到所需弯曲半径，即调整所弯型材的曲率。借助被动辊的压紧及两主动辊的旋转运动，使型材经过多道次连续弯曲，产生永久性的塑性变形，用于常温状态下将型材卷制成圆形、弧形、螺旋形等工件。

共板法兰机是法兰成型于风管自身板材连接端口的专用设备。共板法兰系统是国际上风管制作法兰连接量大系统之一，具有成本低、密封性能好、安装简捷方便的特点，特别适用于截面面积不大的风管生产。共板法兰系统可用于大规模工业化生产，是一种风管法兰系统。具有良好的刚性和稳定性，运动成型形状美观平整。与压筋机、剪板机、共板法兰折边机等组合可形成简易型全自动风管生产线，机器结构严谨、性能良好，为客户节约了成本，降 低了开支，是小型生产客户的选择。

性能描述:弯卷不同规格槽钢、扁钢 、节能、节材.结构及工作原理：设备主要由主机、液压站、电控柜三大部分组成。由电动油泵输出的高压油，经高压油管送入工作油缸或马达内、高压油推劝工作油缸或马达内柱塞，产生推力和扭矩，通过模具部件弯曲型材。保养电路：注意电路板清洁，定时清理强弱电箱灰尘，保持电箱干爽，防止受潮。油路：检查油路各部位有无漏油现象，及时处理。防止活塞杆刮伤和油质变质。机械：机台传动部位检查有无磨损现象，检查每个黄油嘴有无堵死现象，并注黄油。其他注意事项：液压油建议一年更换一次并清理油箱油泥，水冷却器及时清理防止油温上涨造成油质加速老化，当然无小事，电路门开关，油路泄压阀，机械挡块，机台警示灯在保养的时候一定要检查是否正常工作.工作原理:成型机的工作原理与打针用的注射器相似，它是借助螺杆（或柱塞）的推力，将已塑化好的熔融状态（即粘流态）的塑料注射入闭合好的模腔内，经固化定型后取得制品的工艺过程。注射成型是一个循环的过程，每一周期主要包括：定量加料—熔融塑化—施压注射—充模冷却—启模取件。取出塑件后又再闭模，进行下一个循环。

型钢弯曲机操作规程：1.使用前将机器安置在坚固的地面上，并校正水平，使机器更稳定。2.本机必须专人操作，操作人员必须熟悉本机结构性能和使用方法，经负责管理人员同意后，方可进行操作。3.开机前，要仔细检查装置是否完好。检查油标的油面高度，保持液压油标的2/3以上位置。检查油泵电机转向，如转向错误，调整电源接线。4.机器开动后，先空转几个循环，在确保无异常后，才可进行作业。5.操作者要站在能触及急停开关范围内，多人协同作业必须专人指挥。正反车要有信号联系，指挥信号要清楚明了，操作时思想要集中，严禁谈笑、打闹，确保。6.在设备开动时，操作者不准离开设备。为了，操作人员离开时，请关掉电源。7.在使用中应及时清理卷压过程中产生的残渣杂屑，以免影晌设备正常工作。8.工作场地禁止乱堆工件及杂物，做到时刻保持机床及场地清洁。9.根据说明书中规定，按要求对各润滑点进行加油润滑。10.工作完毕，切断电源，锁好电源箱，将工件放置地点。11.机器有故障时，请关掉电源，分析原因，设法排除，不得带病投入生产。12.开车操作前应阅读并理解熟悉本说明之规定方能上岗操作。了解的事项：1、操作者应穿工作服、戴帽和防护手套；女工辫子应放入帽内，不得穿裙子、拖鞋或高跟鞋上岗。2.、在开机和停机前，电控系统的所有按钮必须置于原始位置；检查各操作手柄（按钮）及各连接部位紧固是否良好、可靠；各运转部位及台面有无障碍物、限位装置及防护装置是否完好；3、 检查各润滑点和加油处是否供油充足；检查电控系统是否良好，接地是否妥善；所有紧固连接处不许有松动现象。

角铁法兰弯弧成型机安装使用：1、设备摆放平稳，四轮受力均匀。 2、设备使用前，先检查传动箱侧面油标所显示的油位，如果油位低于油线时，须从箱体盖上向箱体内注润滑油，直到达到油线位置。3、夏季注入40号机械油，冬季可注入20号机械油。正常使用半年后，换油一次，可保证设备正常运转和延长命。 4、操作人员了解并掌握该设备的结构及工作原理和保养检查点。 5、压轮进给时，先将上面圆螺母松开，进给到达一定位置后，再将圆螺母拧紧固定；被压轮进给时应将工件完全退出。6、摆线针减速机使用40号机械油。
