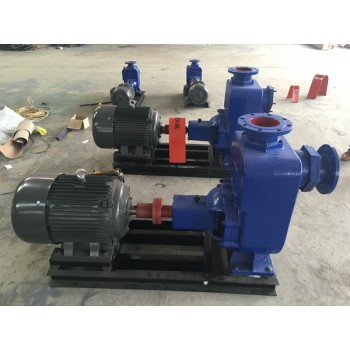

自吸式离心水泵选型原则:1.机械方面可靠性高.噪声低.振动小,2.使所选泵的型式和性能符合装置流量.扬程.压力.温度.汽蚀流量.吸程等工艺参数的要求.3.经济上要综合考虑到设备费.运转费.维修费和管理费的总成本.4.自吸离心泵具有转速高.体积小.重量轻.效率高.流量大.结构简单.输液无脉动.性能平稳.容易操作和维修方便等特点.
WFB型无密封自控自吸泵主要由泵体、工作叶轮(主叶轮)、副叶轮、泵轴、电机支架、电控阀、停车止回阀等装置组成。工作原理为气液混合式,在泵运转前,泵体内存在定量的液体,泵启动后,由于工作叶轮的旋转作用,使进液管内的空气与泵体内的液体充分混合,并被排到气液分离室,气液分离室内的空气从上部逸出,液体从下部返回叶轮进口,重新和进液管的剩余空气混合,不断循环,直到把进液管内的空气全部排尽,完成自吸。
自吸泵在上的应用,储槽或储罐需要用到提升泵,常规可以使用FZB型塑料自吸泵,但是该型泵的自吸高度般在5m内,超过后需要加装底阀。对于WFB型无密封自吸泵,不建议使用在上,该泵没械密封,停止运转时因易挥发,可能会导致电机腐蚀。
自动控制装置部分凡配套自控装置的用户,届时另行提供线路图,并请注意以下事项: 1、非电气工作人员,请勿打开屏门,以防触电事故; 2、本装置为三相供电,电压380V,频率50HZ,在进线回路中加装断路保护等。 3、电源接通后,请将“开·电源·关”按钮拨向“开”位,“电源指示”灯亮,本装置即处于待命状态; 4、确定运行方式请用“自动·停·手动”按钮选择。“手动启动”和“手动停止”钮只适用于手动运行方式。自动方式将根据“上、下限液位传感器”定位自动运行。 5、本装置分“挂壁”和“落地”两种安装方式。功率在30Kw以下的,采用“挂壁式”直接启动;37—75KW功率的采用“落地屏式’’星三角减压启动;90KW以上采用“落地屏式”自耦减压启动。启动方式也可按用户需要确定。本装置与其它系统无连接关系,恕不提供外形开关尺寸。 6、务必保护好传感器导线,防止人为损坏功能。 7、调整水泵电机转向不应改变装置内部的接线顺序,而应在电机接线盒内调换线头。
