克服传统脱硫设备液气比大、脱硫效率低的缺陷，提供一种气液分离效果好、脱硫效率高、液气比更小，而且压降低的湿法脱硫塔。为了解决上述技术问题，本实用新型包括塔体、位于塔体上的进气口、出气口、进 液口和出液口以及位于塔体内的塔盘。塔体为方柱塔或圆柱塔，进气口位于塔体下部侧面， 进液口位于塔体上部侧面，出气口位于塔体顶部中央，出液口位于塔体底部中央。塔盘有多 层，每层塔盘包括多个喷射旋液组件单体依次串联。喷射旋液组件单体包括进液缩口板、进 气缩口板、位于进液缩口板和进气缩口板之间的中隔板、分别连接在进液缩口板和进气缩 口板上端的进液扩口板和进气扩口板、连接在进液扩口板上端的外侧板、连接在进气扩口 板上端的内侧板、连接在外侧板上端的旋液器以及安装在上述进液缩口板、进气缩口板、中 隔板、进液扩口板、进气扩口板、外侧板和内侧板两端的封头。进液缩口板与中隔板构成进 液缩口，进气缩口板与中隔板构成进气缩口，进液口与喷射旋液组件单体的进液缩口连接。塔盘有2 4层，相邻两层之间上层的出液混口和下层的进液缩口连通。

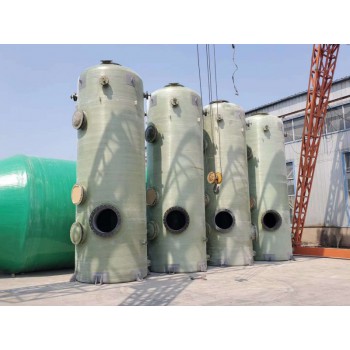

对脱硫塔的烟气脱硫的大型脱硫装置称为脱硫塔，而用于燃煤工业锅炉和窑炉烟气脱硫的小型脱硫除尘装置多称为脱硫除尘器。在脱硫塔和脱硫除尘器中，应含SO2的烟气，对烟气中的SO2进行化学吸收。为了强化吸收过程，提高脱硫效率，降低设备的投资和运行费用，脱硫塔和脱硫除尘器应满足以下的基本要求：（1）气液间有较大的接触面积和一定的接触时间；
（2）气液间扰动强烈，吸收阻力小，对SO2的吸收效率高；
（3）操作稳定，要有合适的操作弹性；
（4）气流通过时的压降要小；
（5）结构简单，制造及维修方便，造价低廉，使用寿命长；
（6）不结垢，不堵塞，耐磨损，耐腐蚀；
（7）能耗低，不产生二次污染。
