5.2防护网技术要求

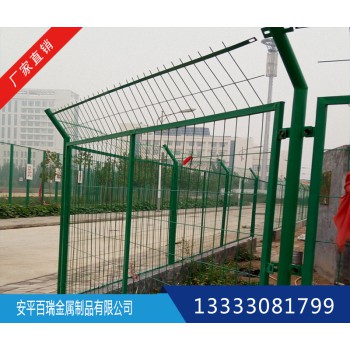

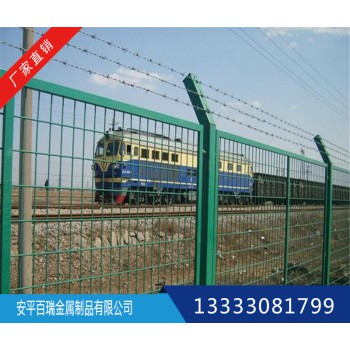

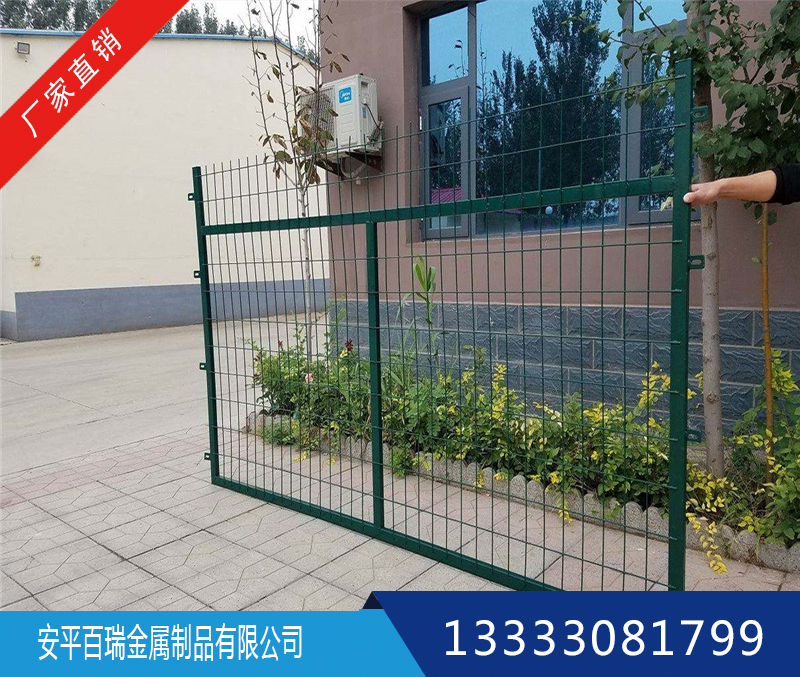

防护网结构形式参照济平干渠防护网更新改造型式：防护网采用热镀锌+PVC浸塑铁丝框焊接防护网，尺寸为1500mm×3000mm（高×宽）。网孔尺寸为75mm×150mm，丝径为φ4.0mm。热镀锌+浸塑后为φ5.0mm。边框采用角钢（型号40/4），规格为∠40×4。立柱采用C型钢，型号为C80×40×20×3.0。网片弯折处及底端均设置边框（角钢型号40/4），规格为∠40×4。

（一）技术要求：

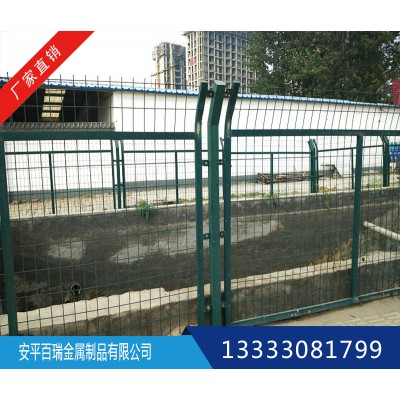

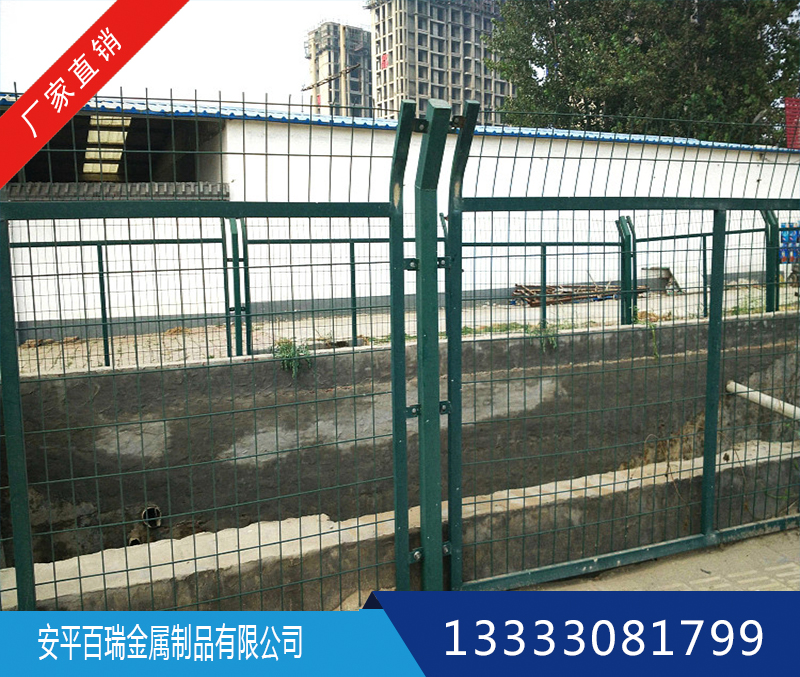

（1）沿桥上下游各10m左右位置设置可开启的工作门，便与工程管理。立柱与检修门之间采用销轴与锁扣连接。销轴套与立柱之间、销轴与角钢边框之间、锁扣与立柱及角钢边框之间均采用焊接。

（2）立柱与网片采用防盗螺栓连接，防盗螺栓表面须做防腐处理。立柱与防盗螺栓材料均为Q235。立柱采用法兰底座固定安装。
 高速铁路防护栅栏-铁路防护栅栏-防护网厂家

（3）在小半径路段及桥头连接段，网片宽度可适当调整。

（4）铁丝螺丝直径误差≦0.06mm；焊接网孔误差≦3.0；网片制造精度要求：长度误差≦2.5mm，高度误差≦3.0mm；网面平整度要求：凸起或凹进值≦5.0mm。

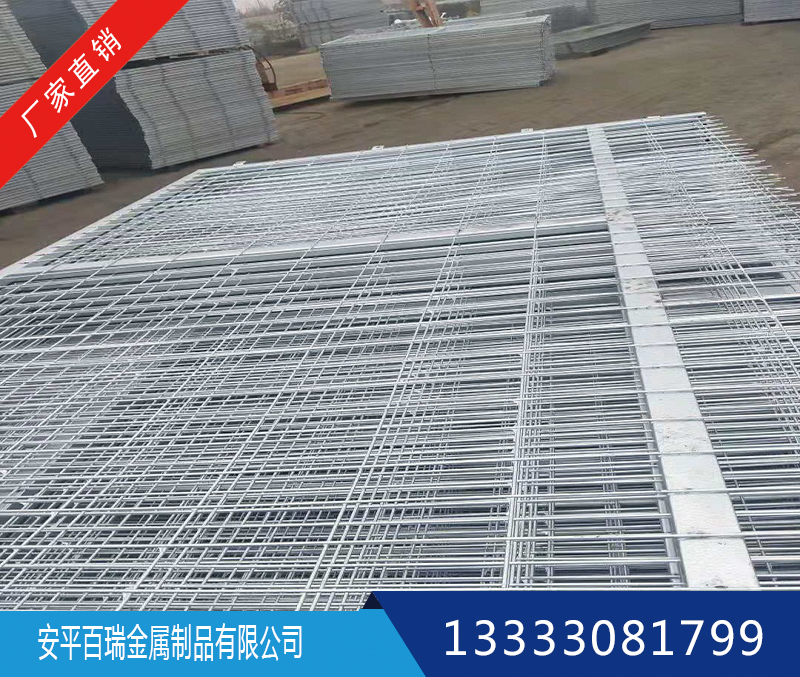

（5）热镀锌前需进行除锈、喷砂流程，对铁丝表层保护层及焊接产生的焊烟进行处理。镀锌平均厚度≧60μm，局部厚度≧50μm。

（6）包塑前须对镀锌产生的毛刺等进行处理。包塑颜色选用绿色，包塑层均匀，颜色一致，表面光滑，无流柱、滴瘤、粉包、龟裂、漏铁等缺陷。

（7）立柱采用8＃C型钢，型号为C80×40×20×3.0。立柱与网片采用防盗螺栓连接，防盗螺栓表面须做防腐处理。立柱与防盗螺栓材料均为Q235。
高速铁路防护栅栏-铁路防护栅栏-防护网厂家

（8）立柱采用法兰底座固定安装。立柱和网片须进行除锈、镀锌、喷漆等防腐处理，除锈后表面清洁度达到GB8923中规定的Sa2.5级要求，热镀锌平均厚度不小于60μm，局部厚度不小于50μm，镀锌后喷涂防锈漆，防锈漆干膜厚度不小于70μm，颜色同防护网。

（9）采用膨胀螺栓将立柱法兰底座固定在隔离墩上，膨胀螺栓规格应与底座预留孔一致，由生产厂家配套提供，螺栓表面须做防腐处理，螺栓距离混凝土边缘须不小于35mm。
