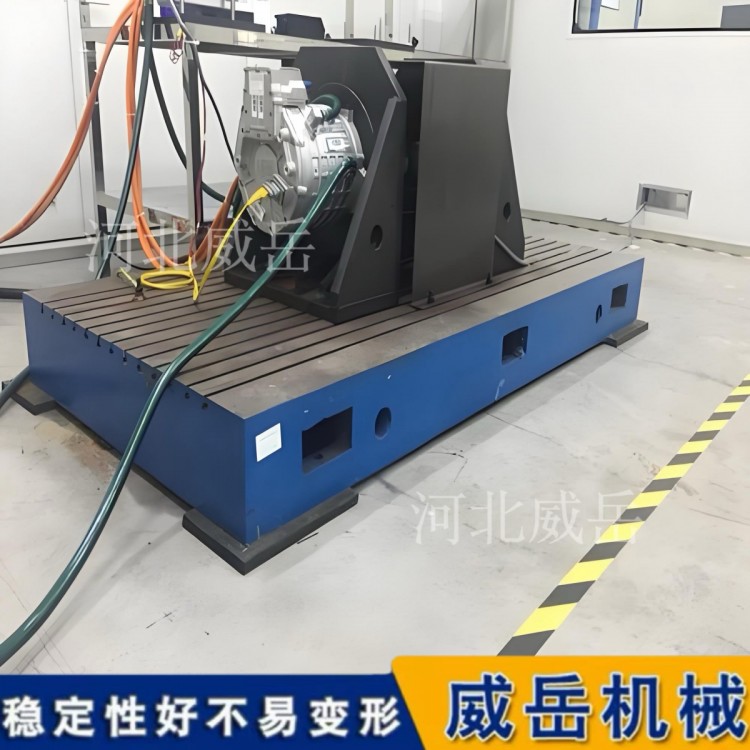

电机测试中，测功机、功率分析仪固然重要，但真正决定数据可信度的，往往是脚下那块不起眼的铸铁底座。它承载电机、测功机、扭矩传感器，保障同轴精度、抑的制振动，是整个测试系统的基准。

一、材料逻辑：铸铁的阻尼天赋

电机转起来，振动随之而来。6000rpm的电机振动频率可达50—2000Hz。若底座无法衰减振动，传感器采集的便是“电机+底座+地面”的混合信号，数据直接失真。铸铁的阻尼比约0.03—0.05，是钢的3倍，能吸收大部分高频振动。同时线膨胀系数低，温升试验中基准不易漂移。常用HT250、HT300，重载高精场景可选QT600球墨铸铁，阻尼性能更优。

二、结构核心：箱体加筋，去应力

实心铁块承重会弯。主流结构为箱型封闭框架+十字交叉筋板。台面厚≥120mm，筋板≥25mm，2—5吨载荷下挠度≤0.02mm/m。重型测试还需加厚并增设底部加强梁。铸造后必的须高温退火+振动时效，去除残余应力。若省去这一步，平台用几个月就会缓慢变形，精度尽失。

三、精度体系：平面度、同轴度、T型槽

精度分0、1、2、3级。0级平面度可达0.006mm/㎡。但电机测试更关键的是同轴度：电机与测功机轴心高差须≤0.02mm，否则附加扭矩直接污染测量结果。T型槽配T型螺栓，可在台面任意位置锁紧，槽口淬火后硬度≥45HRC，重复定位精度≤±0.02mm。

四、选型：匹配比贵更重要

承载留30%—50%冗余。小型电机选1—5吨平台，中型选10—20吨，大型选20—50吨。材质按精度和载荷匹配，并非所有场景都要球墨铸铁。还有一点易被忽略：底座固有频率应高于电机高转速频率2倍以上，否则升速时可能共振。

五、安装维护：精度是守出来的

三步调平：粗调≤0.1mm/m，精调用合像水平仪至0.03mm/m，静置24小时复核。螺栓对角分次拧紧，扭矩偏差≤±5%。日常清洁T型槽、涂防锈油、严禁超载。一旦塑性变形，精度不可逆。

数据说话

安装偏差超0.03mm/m，扭矩误差可从0.5%升至3%以上。一块合格的铸铁底座，是测试数据可信度的地基。选对它，比选贵它更重要。

电机测试底座这个品类，在行业里的存在感一直很低。它不像测功机那样有耀眼的功率数字，也不像功率分析仪那样有0.01%的精度标称。但它决定了所有这些精的密设备“脚下站得稳不稳”。
