直控式比例阀换向阀

公司名：山西恒熠液压机械设备有限公司

联系人：王先生

联系电话：166-3547-9222

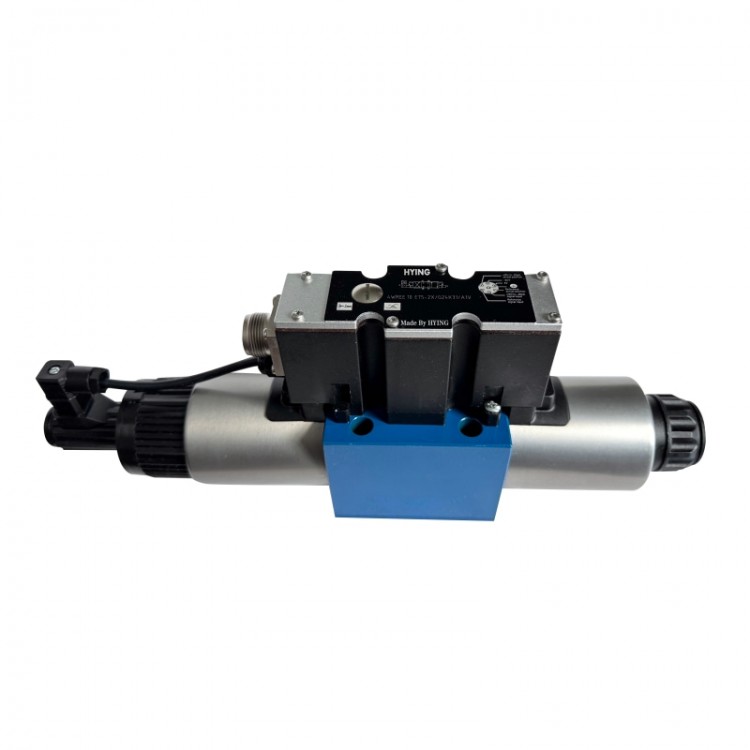

4WREE10E75-2X-G24K31-A1V 力士乐直动闭环比例换向阀完整解析

一、型号逐段标准释义（规范分隔 /）

4WREE

1.4：四通阀（P/T/A/B 四个主油口）

2.WR：直动式比例方向阀，电磁铁直接推动阀芯，无先导级

3.第一个 E：阀芯内置电感式位移传感器（全闭环反馈，高精度、低滞环）

4.第二个 E：阀体集成OBE 一体式驱动放大器，无需外接 VT 放大板，直接接 PLC 模拟量信号

10

公称通径 NG10（CETOP05 / ISO4401-05），板式安装底座标准 10 通径尺寸

E（阀芯机能 E）

三位四通弹簧对中；中位全封闭（P、T、A、B 全部切断），中位几乎无泄漏，可锁止油缸，垂直负载、夹紧保压回路首选；对称零重叠节流槽，流量线性好、死区极小

75

额定流量：阀压差 ΔP=10bar 时 75 L/min，阀全开最大通流约 90L/min

2X

20~29 二代系列阀体，流道优化，同通径 2X 系列安装尺寸完全通用互换

G24

G = 直流湿式比例电磁铁；供电电压 DC24V

K31

7 芯航空插头（6 芯信号 + PE 接地），标准 DIN EN 175201-804，插头需单独采购

A1

模拟指令输入：±10V 电压信号

●+0~+10V：阀芯右移，P→A 供油、B→T 回油；

●-0~-10V：阀芯左移，P→B 供油、A→T 回油； 阀体同步输出阀芯实际位置 ±10V 反馈信号，可回传 PLC 做位置闭环控制

V

密封材质 FKM 氟橡胶，兼容矿物油、水 乙 二 醇、磷 酸 酯 等 难 燃 液 压 油；无 V 后缀为 NBR 丁腈，仅适配普通 HL/HLP 矿物油
