电机测试底座选型：三个参数“拿捏”住，想
踩坑都难
电机测试底座选型，看着简单，真要选起来各种参数让人头疼。精度、尺寸、承载、材质、槽型、结构……恨不得列一张A4纸的表格。
其实选底座没这么复杂。把三个核心参数抓住，其他的都是细节。
核心参数一：承载能力
承载能力是选型首先要确定的参数。很多人算承载的时候，把电机重量、测功机重量、夹具重量加起来，然后往额定承载上一靠就完事了。这样算容易出问题。
平台的额定承载是静态均匀载荷。但电机测试有振动、有冲击、有启动瞬间的惯性力。堵转测试的时候冲击力更大。这些都是动态载荷，比静态重量大不少。
正确的算法是：把所有设备的静态重量加起来，乘以1.3到1.5的系数。如果是频繁启停或者有冲击载荷的测试场景，系数取1.5。常规稳态测试，1.3就够用了。
举个例子：电机加测功机加夹具一共500公斤。稳态测试，500×1.3=650公斤，选额定承载不低于650公斤的底座。频繁启停或者有堵转测试，500×1.5=750公斤，选不低于750公斤的。
另外有个经验法则可以参考：底座质量至少应为所有承载设备总质量的3到5倍。这是为了保证足够的刚性，防止底座在动态载荷下产生共振或者变形。
核心参数二：精度等级
精度等级决定了测试数据的可靠性。
电机测试底座的精度按工作面平面度来划分，国家标准分0级、1级、2级、3级。常规的电机出厂检测，1级就完全够用了，平面度0.05mm/m以内。研发测试或者高精度性能摸底，可以考虑0级，平面度0.02mm/m以内。
高精度研发测试要求更高，比如新能源驱动电机的效率MAP测试，同轴度要求≤0.02mm/m，这时需要选用0级平台并配合激光对中系统。
不要盲目追高精度。1级能满足绝大多数电机厂的日常测试需求。焊接工位选0级平台，焊接飞溅烧伤台面之后修复费用可能比平台差价还高。精度匹配使用场景，不多花冤枉钱。
核心参数三：安装方式
安装方式决定了底座能不能长期保持精度。根据平台大小和精度要求，常见的有四种：
支架安装——适用于直径1.5米以下的小型底座，灵活便携但稳定性一般。适合临时测试或者场地经常变动的场景。
垫铁安装——适用于1到3米的中型底座，通过调整垫铁实现水平调节，兼顾便利性和稳定性。这是电机测试常见的安装方式。
地脚螺栓安装——适用于3米以上的大型底座，与混凝土地面牢固连接，承载能力和长期稳定性都好。但安装周期长，一旦固定就不方便移动。
地锚器安装——适用于0级、00级高精度底座，对地面振动传导敏感的场景优先选用。通过地锚器顶部螺纹调节水平，适合测量。
安装的时候，水平度调节是关键。精调水平需要在高精度水平仪（精度不低于0.02mm/m）的辅助下反复多次进行。建议从平台中向四周逐点测量，确保平台的整体水平度满足测试要求。
其他参数
材质方面，常规测试用HT200或HT250铸铁就行，重载场景选HT300。选型时问清楚厂家：材质什么牌号、有没有做时效处理、工作面硬度是多少。

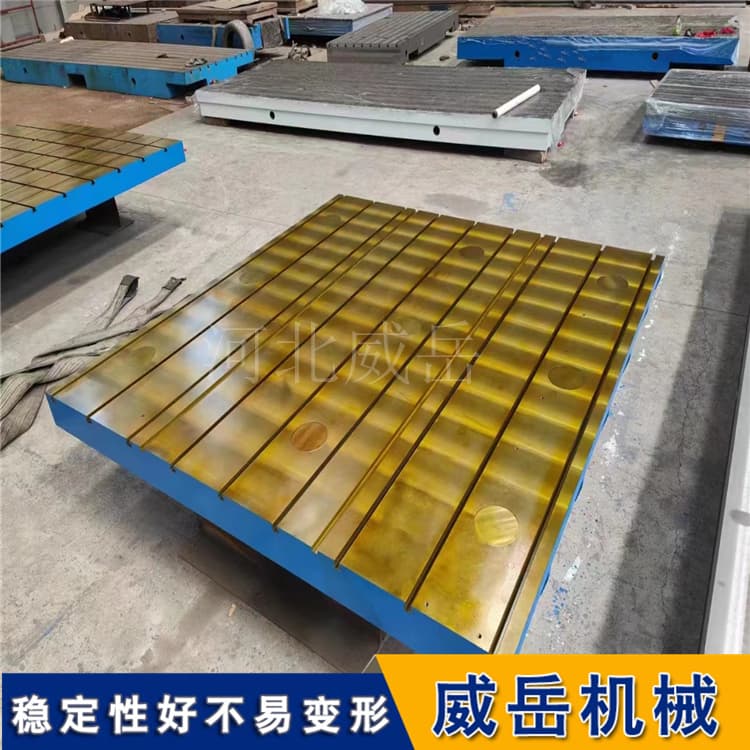

T型槽规格看电机底座安装螺栓的尺寸，对着选。14mm槽配M12螺栓，18mm配M16，22mm配M20，28mm配M24。
台面尺寸根据设备布局确定，四周留操作余量。
电机测试底座选型，核心就是承载能力留余量、精度等级配场景、安装方式看场地。三个参数拿捏住了，选出来的底座就能用得住。别被销售的各种说法带偏，也别只看价下单，把自己的工况搞清楚再去选，比什么都管用。
