大型铸铁平台厂家 大型铸铁工作台 焊接平台 按图定制

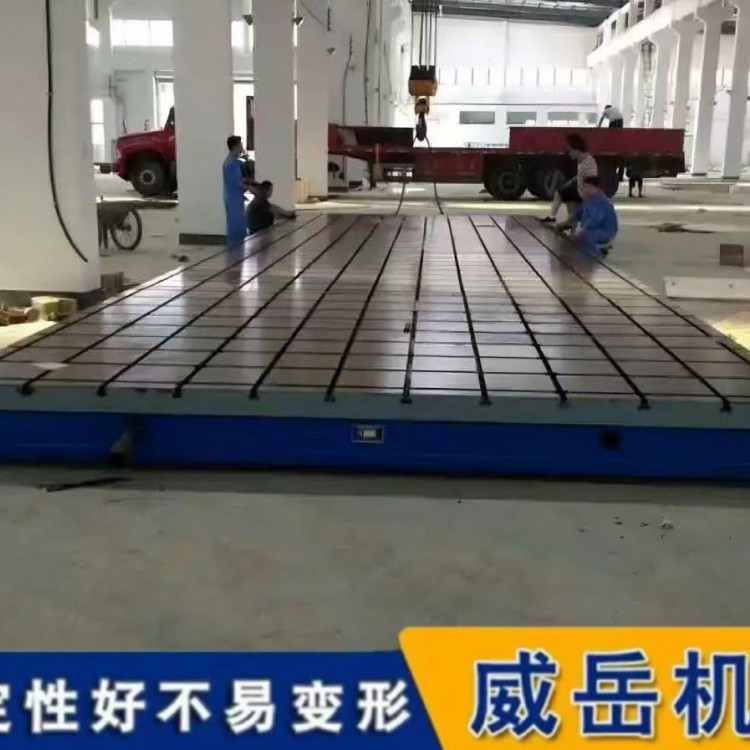

大型铸铁平台（大型铸铁平板、拼接铁地板），是重型工业的高精度基准基座，大尺寸整块或多块拼接而成，工作面可加工 T 型槽，承载重型设备、工装工件，兼具基准定位、承重、减振三大作用，

一、主要应用场景

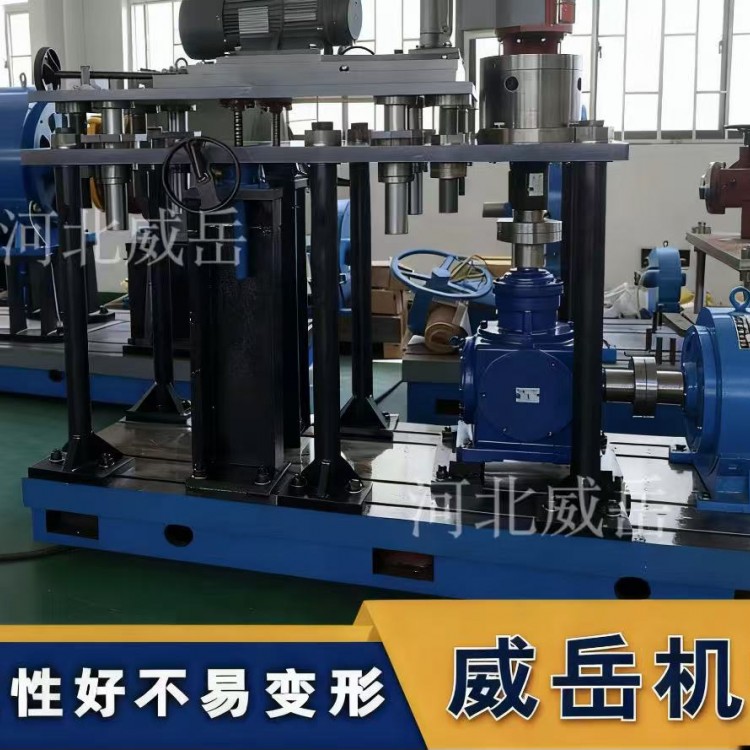

1. 动力试验测试：电机、新能源驱动电机、发动机、测功机整套测试系统基座，也就是电机试验平台；吸收运转振动，保障扭矩转速测试数据稳定。

2. 重型设备装配调试：机床、减速机、风电部件、大型工装组装找正，保证同轴度、平行度。

3. 铆焊焊接工装：大型钢结构、工程机械构件焊接，约束焊接变形，T 型槽装夹各类焊接夹具。

4. 大型检验划线：重型铸件、钣金件检测尺寸、形位公差，大件划线找基准。

5. 自动化产线、机器人基座：多台机器人、流水线设备共用一套基准平台，设备位置可灵活调整。

> 尺寸界限：4m 以内优先整体铸造；超过 4m 大多采用多块拼接结构，依靠拼接销、拼接螺栓组装成整体大平台。

二、材质与结构

#材质

- 主流 HT250 灰铸铁：绝大多数工况，性价比高，石墨自带减振阻尼，工作面硬度 HB170‑240。

- 重载冲击、高精度试验选 HT300。

- 相当抗冲击工况选用 QT500‑7 球墨铸铁。

- 工艺：人工退火 + 二次时效处理，消除铸造内应力，长期使用不易变形。

#结构形式

箱体 / 箱筋式结构，内部加密加强筋，越重刚性越好，抑振效果越强。

- 普通光面平台：无槽，用于检验、划线。

- T 型槽大型平台：开通长 T 型槽，槽宽 14‑36mm，适配 M12‑M30 T 型螺栓，设备压板快速固定，试验、装配、焊接常用。

- 拼接结构：板块侧面加工拼接销孔、螺栓孔，拼接后接缝高低差≤0.02‑0.05mm。

四、核心选型要点

1. 尺寸规格：除设备占用尺寸，四周预留 500‑800mm 操作空间；超大平台采用模块化拼接。

2. 承载重量：平台允许总承载 ≥ 设备 + 工装工件总重 1.5 倍以上；重载要加厚面板、加密加强筋。

3. T 型槽配置：螺栓越大选槽口越大；多设备频繁移动必选 T 型槽平台。

4. 精度匹配：测试看精度；焊接看刚性承重，不要盲目追求高等级增加成本。

5. 拼接要求：拼接平台必的须要求拼接销 + 拼接螺栓，控制接缝间隙，不能只靠压板压紧。

五、大型平台安装重的点（拼接平台尤为关键）

1. 混凝土基础厚度≥300mm，C25‑C30 混凝土，充分养护 28 天以上，地基不能沉降。

2. 垫铁布置：垫铁必的须落在底部加强筋正下方，禁止悬空；拼接缝两侧必的须布置垫铁。

3. 调平：使用 0.02mm/m 框式 / 电子水平仪，纵横、对角线多点检测；严禁硬拧地脚螺栓强行掰平平台，会造成永的久扭曲变形。

4. 拼接：清理拼接面杂质，对角分次锁紧拼接螺栓，插入定位销；调平后静置 24 小时复测精度。

5. 吊装：使用平台自带吊耳，尼龙吊带，严禁磕碰工作面。

六、日常维护

1. 及时清理铁屑焊渣，禁止重物敲击、锤击台面。

2. 定期涂抹防锈油，闲置遮盖防护。

3. 试验振动工况每半年复测平面度与水平度；焊接工况每年复检。

4. 台面局部磕碰小缺陷，可局部刮研修复，不必整体更换。
