埋地管套管内绝缘支架验收标准

埋地管道套管穿越段属于高危重点管控管段，绝缘支架施工验收严格遵循燃气管道及阴极保护相关规范，以外观质量、安装精度、绝缘性能、结构稳定性、密封防护、整体工况检测为核心验收维度，所有指标达标后方可竣工投用，杜绝绝缘失效、管线磨损、腐蚀泄漏等安全隐患。

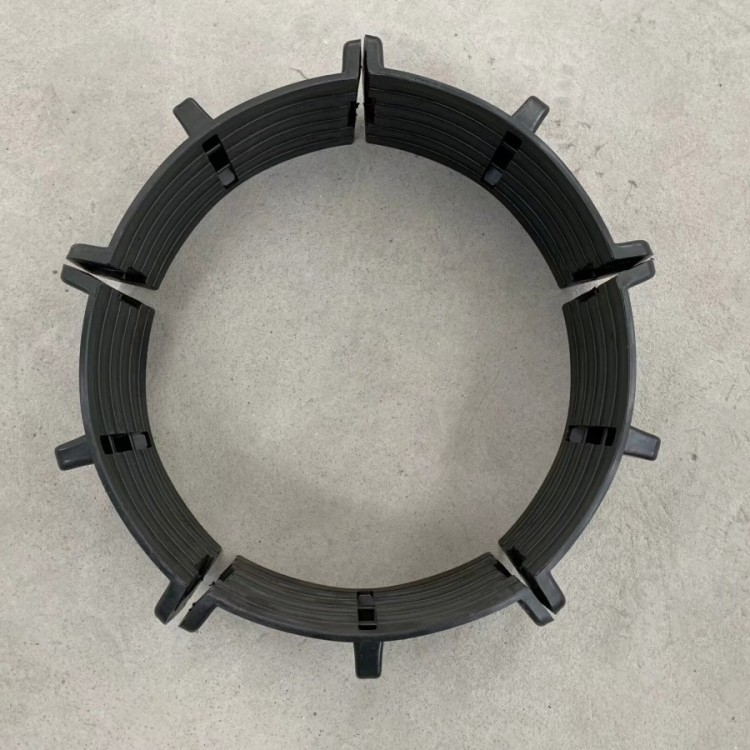

一、外观与材质验收标准。进场及完工后支架外观必须完好无损，无开裂、变形、缺角、老化、划痕等缺陷，表面平整光滑，无尖锐凸起，避免划伤管道防腐层。支架规格、材质、型号需与设计图纸及管道管径匹配，严禁混用非标、破损、过期老化产品，配套卡扣、连接件齐全完整，无缺失、锈蚀、变形问题，聚乙烯绝缘层完好无破损。

二、安装排布与精度验收标准。支架安装间距严格遵循设计规范，套管两端1米范围内必须布设支架，管身中间均匀排布，整体间距偏差不超过±50mm，排布均匀对称，管道受力均衡。支架需紧密贴合管道外壁，卡装牢固无松动、滑移、偏移，全程保证主管在套管内居中布设，主管与套管无任何金属接触、无贴壁摩擦，管间隙均匀一致，无偏位、悬空、挤压现象。

三、电气绝缘性能验收标准。绝缘性能为核心验收指标，采用500V兆欧表进行现场检测，管道与支架、支架与套管、主管与套管之间的绝缘电阻数值需≥1000MΩ，电气隔离性能达标。套管内部无金属碎屑、泥沙、积水等导电杂质搭桥现象，全程阻断杂散电流传导，阴极保护电位稳定，无电流泄漏、电位失衡问题，保障管道防腐系统正常运行。

四、结构与防护验收标准。支架安装后整体结构稳定，抗压、支撑性能达标，无挤压变形、塌陷、脱落问题，可有效承载管道自重与外部荷载。管道防腐层、保温层完好无损，无支架挤压、摩擦造成的剥离、破损、划伤。套管内部清理干净，无焊渣、铁锈、硬物残留，规避管线长期运行磨损隐患。

五、端口密封与工况验收标准。套管两端封堵密封严实，封堵材料符合燃气工程标准，无缝隙、空洞，可有效隔绝雨水、土壤、杂物进入套管内部，防止支架受潮积污、绝缘性能衰减。套管内无积水、积尘、杂物堆积，整体干燥洁净，满足长期埋地运行工况要求。

六、竣工复检标准。整体验收完成后，需进行全线复核检测，确认所有支架安装合规、绝缘达标、居中良好、防护到位，阴极保护系统运行正常，无任何施工质量隐患，所有验收数据记录完整、真实有效，方可判定套管内绝缘支架施工验收合格。
