埋地管道套管内绝缘支架标准安装步骤

管道套管穿越施工对绝缘、居中、防护精度要求极高，聚乙烯绝缘支架的安装质量直接决定穿越段管道的阴极保护效果和长期运行安全。整套安装流程需遵循“预处理—选配支架—定位安装—穿管对位—复检密封”的标准化步骤，杜绝绝缘失效、管道偏位、防腐层破损等施工通病。

第一步：套管内部清理与前期预处理。施工前需彻底清理钢制套管内部的铁锈、焊渣、泥沙、积水及尖锐杂物，保证套管内壁平整、干燥、无凸起硬物，防止穿管过程中划伤管道防腐层。同时检查套管管口是否光滑，对毛刺、尖锐边缘进行打磨处理，规避施工磨损隐患，为支架安装提供合格施工基面。

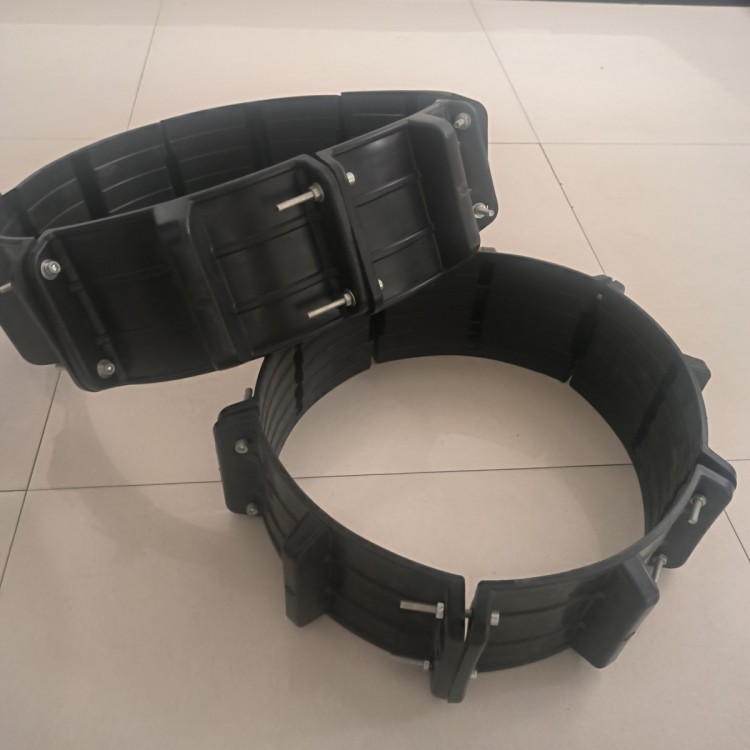

第二步：匹配规格与支架检查。根据主管管径、套管内径选用对应型号的聚乙烯绝缘支架，确保支架弧度与管道外壁贴合紧密、支撑间距符合设计规范。逐一检查支架外观，确认无开裂、变形、老化、破损，绝缘接触面完好光洁，杜绝使用残次构件，保障绝缘和支护性能达标。

第三步：支架定位与固定排布。按照施工规范确定支架安装间距，套管短距离穿越均匀布设3至4组支架，长距离套管按标准间距均匀排布，保证受力均衡。将绝缘支架平稳卡装在主管外壁预设点位，卡装松紧适度，既保证支架固定牢固不滑移，又避免挤压损伤管道防腐层，确保支架与管壁贴合紧密、居中对齐。

第四步：套管穿管与对位调平。缓慢将携带绝缘支架的主管推入钢制套管内部，全程匀速推进，严禁强行拖拽、扭转管道。穿管过程中实时观察管道居中状态，通过支架支撑作用保证主管与套管同轴，管间隙均匀，杜绝主管偏位、贴壁接触，彻底规避金属接触导致的绝缘失效问题。

第五步：完工复检与端口密封。穿管完成后检查所有支架无脱落、移位、挤压变形，管道全程居中、无贴壁接触。对管道绝缘性能进行现场检测，确认电气隔离达标、阴极保护电位正常。最后对套管两端进行封堵密封，隔绝土壤、雨水、杂物进入套管内部，避免支架受潮、积污影响长期绝缘效果，完成整套标准化安装作业。
