电机测试平台选型：4个“隐形坑”，很多人踩了都不知道
精度、尺寸、承载这些大参数大家都知道要看，但选型的时候还有一些细节容易被忽略。这些细节看着不大，但选错了后面用起来很别扭。
细节一：承载能力不是简单相加
很多人算承载的时候，把电机重量、测功机重量、夹具重量加起来，然后往平台额定承载上一靠就完事了。这样算不太稳妥。
平台标注的承载数值，大多是均匀静态放置荷载。但电机对拖、频繁启停、负载切换过程中，会产生持续的交变冲击载荷。动态受力会放大台面负载压力。
正确的做法是：统计电机、测功机、工装支架的总重量，再叠加动
态冲击预留余量。大功率新能源驱动电机、大功率伺服对拖工位，需要选用加厚筋板、高密度铸铁材质的平台。小型微型电机抽检工位，动态载荷偏弱，可选用常规规格。
细节二：时效处理容易被偷工减料
这是选型时容易被忽略，也容易踩坑的环节。
铸铁在铸造冷却过程中内部会产生巨大的内应力。如果省略了自然静置、人工回火两道时效工序，投入使用后，在承重、温度变化、持续振动作用下，台面会缓慢翘曲、高低差持续扩大。每次试验前都需要重新调平校准，大幅占用试验工时。
这个细节从外观上看不出来。采购时需要在合同中明确标注时效工艺。到货后可静置一至两天复测水平，观察台面是否出现回弹偏移，以此核验工艺是否完整。
细节三：筋板结构比面板厚度更重要
选型的时候很多人只盯着面板厚度看，觉得越厚越结实。面板厚度确实重要，但平台的整体刚度是面板厚度和内部筋板一起决定的。
合格的平台采用中空箱体加网格筋板设计。纵横交错的筋板均匀分散单点载荷，兼顾自重与抗形变能力。面板很厚、筋板稀疏，重载的时候该变形还是变形。面板厚度适中但筋板密实，实际刚度可能更好。
轻型小功率测试选用常规厚度标准筋板就行。大功率重载动态测试，需要加厚台面的同时加密筋板布局，预留充足的承重余量应对瞬时冲击。
细节四：通槽和分段槽各有用途

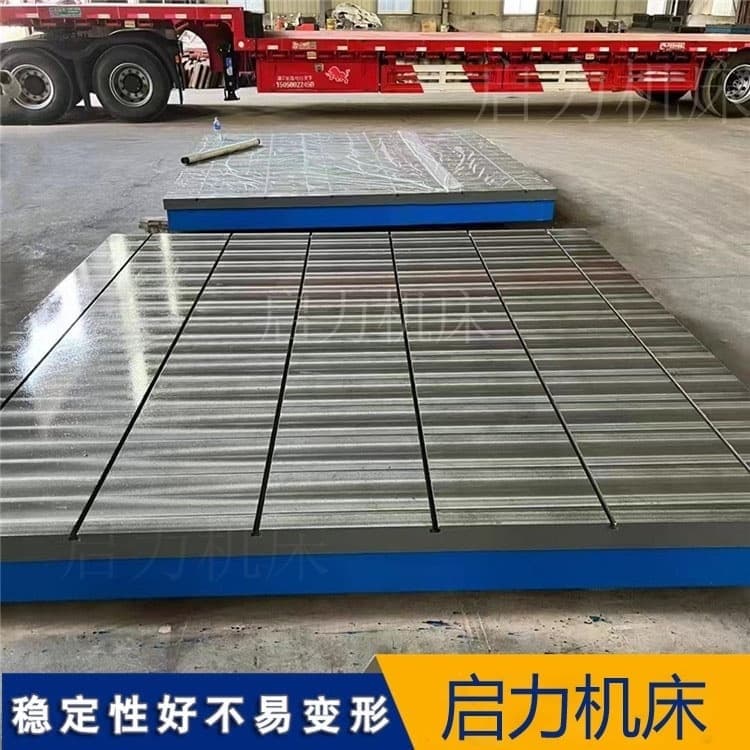

T型槽分为通槽和分段槽两种结构。很多人以为槽越多越好、越长越好，其实不是。
通槽从平台一端贯通至另一端，T型螺栓可以全程自由滑动。换装不同机型工装无需大范围调整，适合多品类电机频繁换型的试验室。
分段槽中间保留铸铁隔断，整体刚性更高。长期重载加载不易出现槽口形变，适合固定机型量产质检工位。槽内不易囤积大块铁屑，清洁也更方便。
选哪种，看你的换型频率。天天换机型的选通槽，长期测同一款机型的选分段槽。
还有几个值得注意的事
一体式和分体式：中小型工位优先选用一体式，无拼接缝隙，平面度连贯统一。大尺寸平台受厂区门洞、吊装限制，无法整体进场的，可定制分体拼接款。出厂完成配对精加工，现场调平拼接后常规精度测试都可以满足。
减振配置：铸铁本身具备吸振能力。独立产线、周边没有敲击设备的车间，无需额外加装减振。试验室隔壁有冲压、焊接工位的，外部振动干扰大，需要搭配阻尼减振垫，阻断地面振动传导。
出厂检测报告：正规产品会附带平面度、硬度、承载力检测数据。方便后期设备验收与质检溯源。到货后建议携带常规工装螺栓现场试配，快速识别非标槽体。
选型这件事，核心是“参数匹配工况”。把每个参数都跟自己的实际情况对一遍，选出来的平台就是合适的。脱离自身工况需求盲目选型，选大了浪费场地与采购成本，选小了无法承载工件或适配设备。
