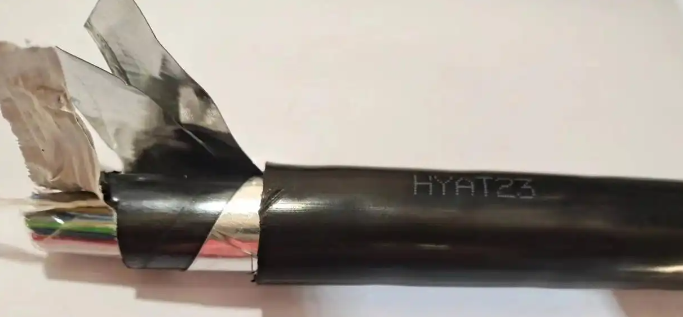

HYAT铜芯实心聚烯烃绝缘填充式铝塑粘结综合护套市内通信电缆
光缆(单模四芯) MGXTSV-4B
HYAT -----铜芯实心聚烯烃绝缘填充式铝塑粘结综合护套市内通信电缆
三、用途：
主要用于传输音频150KHZ及以下模拟信号和2048kbit/S及以下的数字信
号。在一定条件下也可传输2048kbit/S以上数字信号。
四、产品主要性能指标：
序号 | 项 目 | 单位 | 指 标 |
1 |
单根导体直流电阻+20℃ |
Ω/KM
|
导体直径mm ：0.6
最 大 值 ：65.8 |
2 |
线对直流电阻不平衡+20℃ |
% | 导体直径mm：0.6
平均值不大于：1.5 1.5
最 大 值 ：5.0 5.0 |
3 | 每根绝缘导线与其余接地及
屏蔽的绝缘导线间的绝缘电
阻+20℃ DC100～500V |
MΩ/KM | 非填充式 填充式
最大值：10×10³ 3×10³ |
续 表
序号 |
项 目 |
单位 |
指 标 |
4 | 绝缘电气强度 DC
施加电压时间 |
KV | 电压： 2 1
时间： 3s 1min |
导线与屏蔽间 |
KV | 电压： 6 3
时间： 3s 1min | |
5 |
工作电容0.8KHZ或1KHZ |
nF/KM | 电缆标称对数： 10 >10
最 大 值 ：58.0 57.0
平 均 值 ：52.0±4.0 52.0±2.0 |
6 | 工作电容差（100及以上填充式电缆）0.8KHZ或1KHZ |
% |
最大值： 2
|
7 | 电容不平衡0.8 KHZ或1KHZ 线对与线对间电容不平衡 线对与地间电容不平衡 |
PF/Km | 标称线对数：10 >10 最大值： 250 250 最大值： 2630 2630 平均值不大于： 570 |
8 | 固有衰减+20℃
10对以上电缆 150KHZ 1024KHZ
150KHZ 1024KHZ |
Db/Km | 标称直径mm: 0.6 非填充式 平均值不大于：7.2 平均值不大于：18.5 填充式 平均值不大于：6.7 平均值不大于：15.8 |
9 |
线芯混线，断线 |
不混线，断线 |
