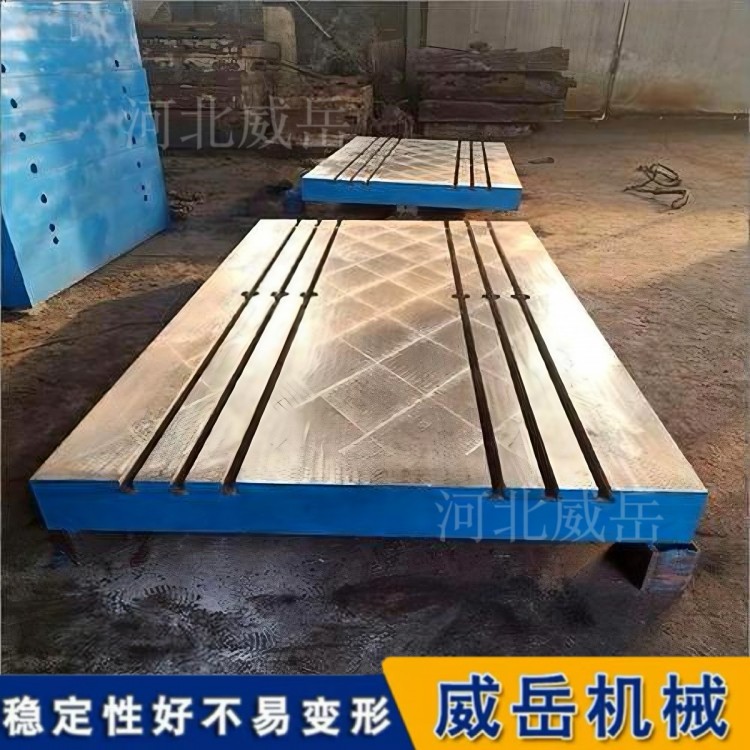

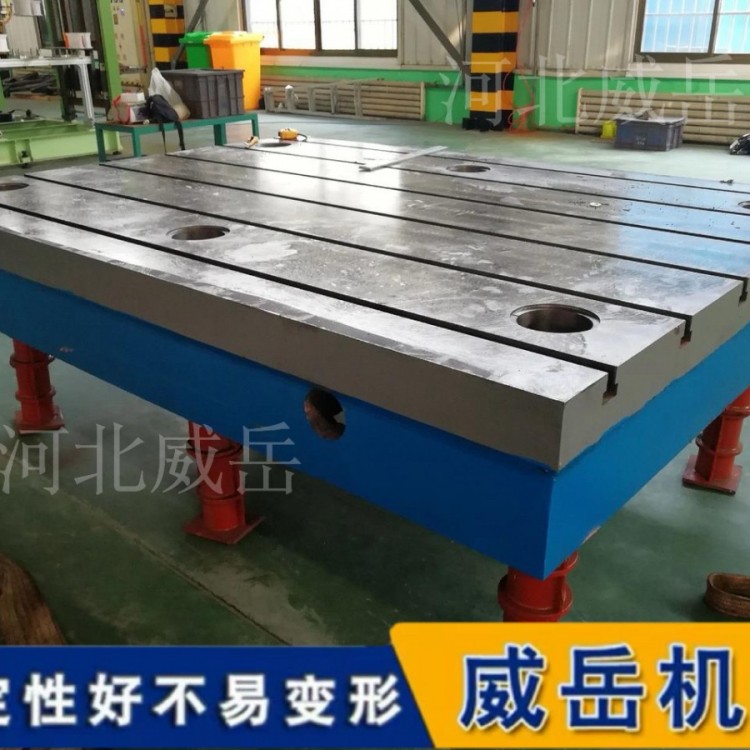

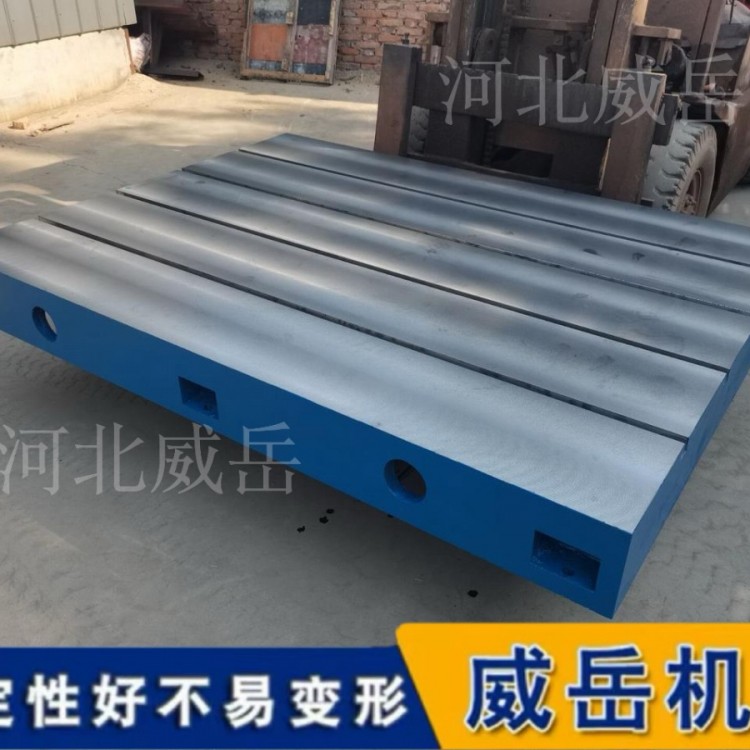

铸铁T型槽平台 检验划线测量平板 可拼接承重强

铸铁平台（检验、装配、T 型槽、铁地板类）安装质量直接影响平面精度、抗变形能力与使用寿命，很多精度失效不是铸件本身问题，而是地基、垫铁、调平、紧固环节出错。

 一、地基与环境注意

1. 不可直接摆放在普通水泥地面，必的须落在合格混凝土基础上。混凝土强度普通平台≥C20，高精度 / 重型平台≥C30，厚度≥300mm，配置钢筋；地基承载力≥平台 + 工件 + 夹具总重量1.5 倍。

2. 新浇筑混凝土基础养护满 28 天才可安装，防止后期沉降变形。

3. 安装位置远离冲床、空压机等强振动源（建议距离 5m 以上），避开阳光直晒、热源、腐蚀性水汽；高精度平台环境温度控制 15‑25℃，湿度≤65%。

4. 平台四周预留≥300‑500mm 检修操作空间，方便后期复检、调整垫铁。

 二、吊装就位注意

1. 只使用平台自带吊耳 / 吊装孔起吊，使用尼龙吊带；禁止钢丝绳直接捆绑工作面、T 型槽边角，避免划伤磕碰工作面。

2. 四点平稳吊装，缓慢落位，严禁猛砸、冲击下放。

3. 落位前清理平台底部型砂、飞边毛刺，清理基础表面杂物。平台底面严禁直接贴死地面，必的须由垫铁组支撑。

 三、垫铁布置关键要点（高频出错点）

1. 垫铁必的须摆放在平台底部加强筋正下方，不能放在空腔位置，否则会造成平台悬空弯曲。

2. 遵循三点稳定、多点均布原则：

   - 小型平台：四角布置；

   - 中大型平台：垫铁间距 1000‑1500mm 均匀排布；

3. 每组垫铁块数≤3‑4 块，总高度控制 30‑100mm；垫铁之间、垫铁‑平台底面、垫铁‑基础面要压实，用塞尺检查，不允许出现间隙悬空。

4. 禁止使用胶皮、碎铁片、钢筋头等杂物充当垫铁。

 四、调平调试注意

1. 调平工具：普通平台选用0.02mm/m 框式 / 电子水平仪；0 级高精度平台选用更高精度仪器。

2. 采用网格 / 米字布点测量：四角、四边中点、中的心全部要测，不只调四角；调完一个方向要复测另一方向，调整一处垫铁会牵动周边精度。

3. 每次垫铁调整量≤0.05mm，调整完成静置 10‑15 分钟释放铸造应力回弹后再复测，不要调完立刻判定合格。

4. 精度参考：普通装配平台水平≤0.1mm/m；试验 T 型槽平台≤0.05mm/m；0 级检验平台≤0.02mm/m。

5. 严禁依靠硬拧地脚螺栓强行把平台掰平，强行紧固会造成平台扭曲变形，平面度永的久损坏。

 五、螺栓紧固与二次灌浆

1. 地脚螺栓紧固：对角线分 2‑3 次逐步拧紧，不要单边一次性锁死；扭矩扳手控制 40‑80N・m，紧固完成必的须再次复测水平度，发生偏移要重新微调垫铁。

2. 需要二次灌浆的重型 / 铁地板类平台：使用无收缩微膨胀灌浆料；灌浆前清理底部杂物，从单侧灌注保证填满空隙；灌浆完成 24h 内严禁撞击扰动，保湿养护 7 天以上；灌浆完全固化后还要再一次复检精度。

 六、拼接铸铁平台（多块拼装）特别注意

1. 拼接前清理拼接结合面毛刺、杂质；拼接螺栓均匀对角锁紧，防止单块翘曲。

2. 拼接缝处两侧都要布置垫铁支撑，不可拼接缝位置悬空。

3. 拼接完成后，跨接缝位置检测平面度，全部合格再灌浆固定。

 七、安装后验收与禁忌

1. 全部安装完毕静置24 小时，再次复检水平、平面度，精度无漂移才可交付使用。

2. 安装调试环境温度剧烈变化时不要调平，热胀冷缩会带来虚假读数。

3. 安装完毕不要立刻重载，先空载静置释放应力。
