电机试验平台选型“避坑手册”：功能拆解+逻辑，照着选不踩雷
电机试验平台是电机研发、生产和质量检测环节中的重要设备，它为电机提供运行环境，配合测试仪器完成对电机性能的评估和验证。无论是传统工业电机，还是新能源汽车、机器人等领域的驱动电机，在出厂前都需要经过试验平台的检测。本文从用途、结构、选型等方面展开介绍，供从业者参考。
什么是电机试验平台
电机试验平台是专门用于电机性能测试、可靠性验证及参数校准的基准设备。你可以将其理解为电机的“体检”——不仅判断电机能不能用，还量化它“用得多好”，评估电机在不同工况下的表现。
该平台的应用贯穿电机的生命周期，覆盖电机制造企业的研发与质检、新能源汽车驱动系统测试、电机维修检测以及第三方检测机构等场景。
平台能测什么
电机试验平台的功能围绕“测试”展开，主要包括以下几类：
性能参数检测：测量电机的转速、扭矩、功率、效率、电压、电流、功率因数等基础参数，生成电机特性曲线。这是电机出厂检验的常规项目，也用于研发阶段性能优化。
可靠性与耐久性测试：模拟长期负载、启停循环、高低温及湿度等环境，验证电机的使用寿命和稳定性。工业电机和汽车驱动电机的可靠性验证常用到这类测试。
故障模拟与诊断：模拟电机堵转、缺相、绝缘老化等故障，检测电机保护机制的响应速度和故障预警能力，适用于电机维修检测和故障诊断系统校准。
动态特性与兼容性测试：测试电机在动态负载下的响应性能，或与控制器、减速器的匹配兼容性，常见于新能源汽车驱动系统和传动设备的测试。
平台由哪些部分构成
一套完整的电机试验平台通常由基础平台和配套系统组成，主要包括：

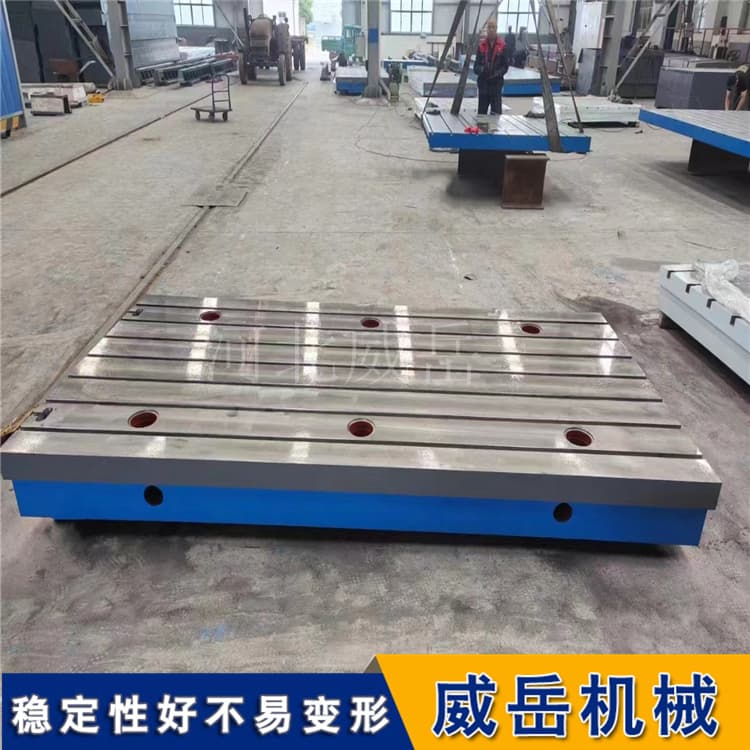

基础承载平台：核心承载部件，提供平整、稳定的安装基准，材质多为铸铁或焊接钢。工作面上通常加工有T型槽，用于固定电机、测功机和各类夹具。
驱动与加载系统：负责为被测电机提供驱动电源，并模拟实际负载。常用的加载设备包括磁粉测功机、电涡流测功机和电力测功机。其中电力测功机可将测试产生的电能回馈电网，适合长时间耐久测试。
数据采集与控制系统：集成传感器网络（扭矩、温度、振动等），实时测量电机的电流、电压、转速、温度等参数。控制系统负责协调测试流程，实现自动化运行。
冷却与防护系统：为被测电机和负载设备提供散热，部分平台还配备防护罩、急停按钮等安全装置。
选型时关注哪些参数
选型需要结合自身工况，避免“凭经验、看外观”的误区。
承载能力与台面尺寸：平台的额定承载需覆盖电机重量和所有工装的总重，并留出余量。台面尺寸应比电机安装外围多出操作余量，方便加装夹具和传感器。常规厚度从30mm（轻载）到80mm以上（重载），重载场景需搭配加强筋结构。
精度等级：按国家标准，试验平台分为0、1、2、3四个等级，数字越小精度越高。高精度实验室选用0级，绝大多数电机生产厂家的日常检测选1级就够用。盲目追求高等级只会增加成本。
T型槽规格：平台工作面的T型槽用于固定电机与夹具，常规槽宽有14mm、18mm、22mm、28mm，分别适配M12、M16、M20、M24规格的螺栓。槽间距越小，夹具固定越灵活；间距越大，承载分散性越好。
减振与刚度：平台本体需具备高刚性，避免测试过程中因振动导致变形。部分高精度平台在底座与地面间加装减振垫，隔离地面振动。振幅一般控制在0.01mm以下。
维护要点
为确保长期精度，平台需要定期维护：用无尘布擦拭工作面，避免铁屑和油污影响精度；每年至少进行一次平面度和水平度校准；长期闲置时涂抹防锈油，避免受潮生锈。同时避免超过平台额定承载，防止台面变形。
结语
电机试验平台是电机测试领域的基础装备，其设计与选型直接影响测试数据的有效性。选型时根据自身工况按需选择——研发测试选高精度，出厂质检选耐用型——既保障测试质量，也控制成本。随着电机产业向智能化方向发展，试验平台也在向自动化、能量回馈方向演进，持续为电机产品的研发和质量控制提供支撑。
