波纹膨胀节冷紧对位是管道安装阶段的关键工序，核心作用是抵消部分运行阶段的热位移，降低膨胀节在高温工况下的实际拉伸量，让部件始终处于设计允许的受力区间内。正式操作前需完成基础准备工作，先核对现场环境温度与设计图纸标注的冷紧温度，确认二者偏差在合理范围内，避免温度差导致冷紧量出现误差。随后清理管道两端的对接断面，去除坡口位置的锈迹、焊渣与杂物，标记好膨胀节的冷紧基准刻度线，提前核对管道两侧固定支架的安装状态，确认支架已完成固定，不会在冷紧操作过程中出现位移。同时准备好对应的工装夹具与测量工具，提前核算好本次操作的冷紧量数值，确保所有前置条件符合规范要求后再启动对位作业。

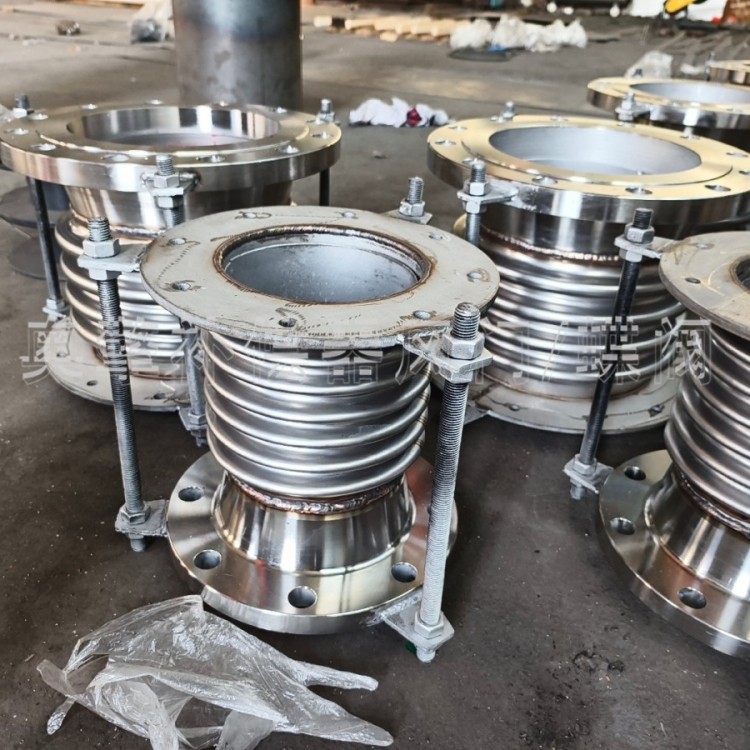

冷紧对位的核心操作需按标准化流程推进，避免强行施力造成膨胀节出现额外的扭转或偏载。操作时先将波纹膨胀节吊装就位，调整其与两侧管道的同轴度，控制同轴度偏差在3mm以内，避免后续焊接过程中出现错位。使用专用工装对膨胀节施加均匀的轴向冷紧力，全程用刻度标尺实时监测收缩量，直到实际冷紧量达到设计要求的数值后，临时锁止工装保持当前状态。随后先在两侧对接位置进行对称点焊，固定膨胀节与管道的相对位置，确认对位状态没有偏移后再开展分段满焊作业，焊接过程中做好波纹部位的防护，避免焊渣飞溅灼伤波体，同时控制焊接热输入量，防止局部过热影响波纹材料的力学性能。河北奥擎会为项目提供配套的冷紧对位操作提示卡，标注对应型号膨胀节的推荐冷紧量、工装施力点位与同轴度核查方法，协助现场作业人员规范完成操作，减少因操作不当引发的安装应力。

冷紧对位完成后需开展后续核验与收尾工作，保障膨胀节后续运行的受力状态符合设计预期。焊接作业全部结束后，待焊缝自然冷却至环境温度，再缓慢拆除冷紧工装与膨胀节出厂附带的运输临时限位件，全程观察膨胀节的回弹状态，确认其回弹过程均匀平稳，没有出现局部波节异常变形的情况。随后核查两侧的导向支架安装状态，确认导向支架的限位间隙符合设计要求，能够引导管道沿轴向平稳伸缩，避免运行阶段出现侧向偏移。最后将冷紧操作的环境温度、实际冷紧量、同轴度偏差等数据完整记录到管道安装台账中，为后续系统试压与长期运维提供准确的基础参考，保障波纹膨胀节在后续运行中稳定发挥位移补偿作用。
