电机试验平台选型“五件套”：这5个数搞错，后面全白搭
很多人在选电机试验平台的时候，上来就问价格，或者照着别人家的规格直接抄。这种做法不太稳妥——别人的工况跟你不一样，合适的规格也可能不同。选型这事，把下面这几个参数理清楚，就不容易踩坑。
参数一：精度等级
电机试验平台的精度等级按工作面的平面度来划分，国家标准分为0级、1级、2级、3级。常规的电机出厂检测用1级就够了，平面度大约0.05mm/m。如果是高精度的研发测试，可以考虑0级，平面度0.02mm/m左右。测量室用的00级平面度更高，但价格也贵，一般测试用不到那么高的精度。选精度的原则：够用就行，不用盲目追高。
具体怎么判断够不够？看你的测试对安装基准的要求。电机测试中，电机和测功机之间的同轴度要求一般在0.03mm以内，这个同轴度是靠安装调试保证的，不是靠平台本身的平面度直接保证的。平台平面度的作用是提供一个稳定的基础，1级的平台在1米范围内高低起伏不超过0.05mm，对常规测试来说足够用了。只有做高精度的定位力矩测试或者齿槽转矩测试时，才需要考虑0级平台。
参数二：台面尺寸
台面尺寸怎么定？看被测电机和配套设备的外围尺寸。一般建议工作区比工件外廓大出200mm以上，方便安装夹具和操作。如果测的是大型工业电机，台面尺寸可能要跑到3米×4米以上；如果测的是小型伺服电机，1米×1米的台面就够用了。场地也要考虑进去，平台放进去之后四周要留出操作空间，人至少能正常转身，不能贴着墙装。
台面尺寸还有一个容易被忽略的因素——后续扩展。如果实验室未来可能会测试更大规格的电机，选型的时候可以适当留一些余地，在场地允许的前提下选稍大一点的尺寸。但也不用预留太多，“万一将来用得上”的心态容易导致选了一个过大的平台，既占地方又多花钱。
参数三：承载能力
把所有放在平台上的设备重量加起来——电机、测功机、工装夹具，全部算进去。然后乘以1.2到1.3的系数，用这个结果去对照平台的额定承载。为什么要乘系数？因为电机运行的时候有振动和冲击，这些动态载荷比静态重量要大。卡着选，长时间用下来台面容易变形。
举个例子：电机重1吨，测功机重0.8吨，夹具和底座重0.2吨，加起来2吨。乘以1.3系数是2.6吨，那就选额定承载不低于3吨的平台。如果设备本身有比较大的冲击载荷，比如做频繁的启停测试或者冲击加载测试，系数可以适当放大到1.5。
参数四：T型槽规格

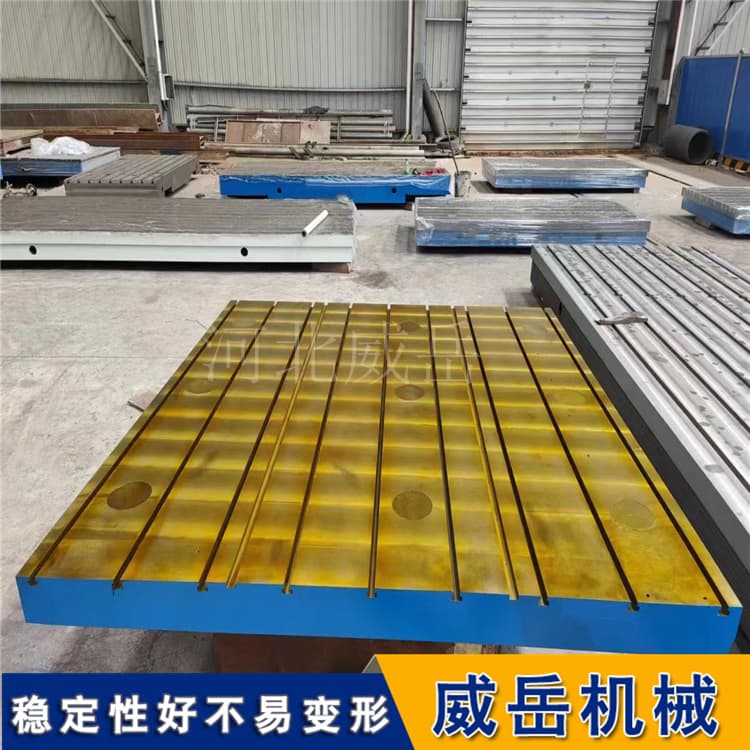

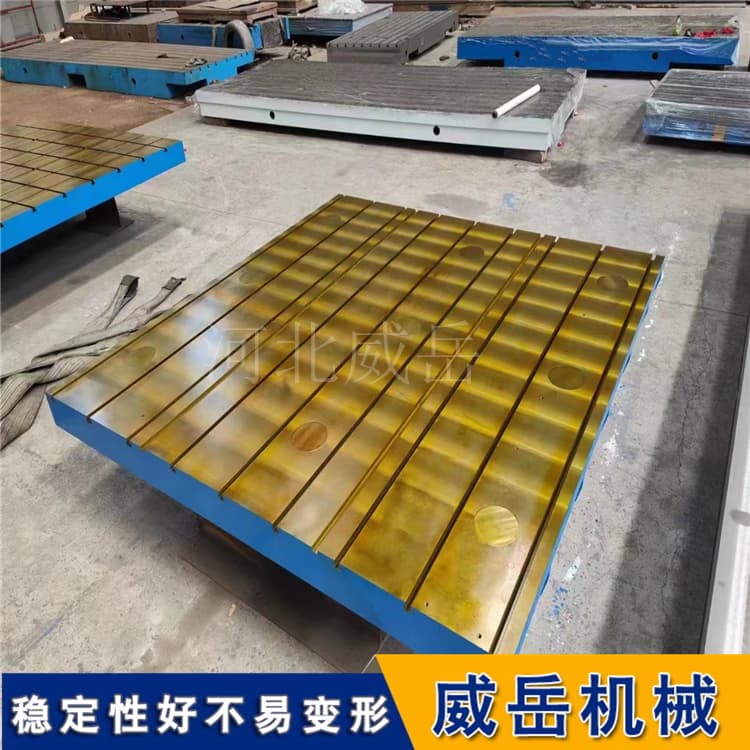

T型槽是用来固定电机的。常规槽宽有14mm、18mm、22mm、28mm，分别适配M12、M16、M20、M24的螺栓。选型的时候看电机底座的安装螺栓是多大的，螺栓直径对应槽宽就行。槽的间距也会影响使用——间距小，固定小电机的时候更灵活；间距大，承载大型工件更稳当。
T型槽的数量也是选型时需要注意的。同样的台面尺寸，槽数越多，固定位置的选择越多，但槽太多会影响台面的整体强度。常规设计是槽间距150mm到200mm，这个范围比较合理。如果厂家的槽间距超过250mm，固定一些小尺寸电机时可能会找不到合适的螺栓位置，需要额外做过渡板。
参数五：材质
电机试验平台通常采用灰口铸铁，常用牌号有HT250、HT300，要求高的会用QT600球墨铸铁。正规厂家做的平台会经过“自然时效+人工时效”双重处理，把铸造内应力释放掉，保证长期使用不会变形。选型的时候可以问厂家：用的什么材质牌号，做了时效处理没有，自然时效放了多久。
把这五个参数一个一个弄清楚，选型的主体框架就有了。剩下的就是根据这些参数去对比不同厂家的产品，选择适合自己工况的那一款。
