WaveNano便携式

型号：WaveNano

品牌：美国PINE

产地：美国

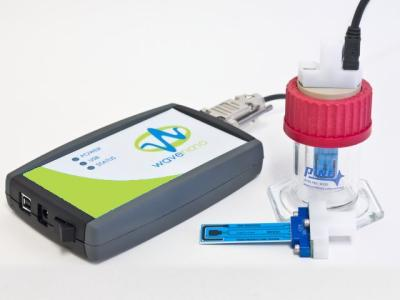

美国Pine公司新推出一种新型低量程便携式USB电化学工作站（恒电流/恒电位仪）。新的WaveNano其低量程可达±100nA，以重量轻、便携、功能强劲的特点超越传统的台式仪器。

主要特点

高性价比；低量程；功能*；便携式；灵活的分析

基础参数

仪器电源：5.0 VDC, 2 A （low voltage DC device）；交流电源：100 to 240 VAC， 300 mA，50 to 60 Hz；LED指示灯：Power，USB，and Status；尺寸：仪器：165 x 100 x 29 mm；运输：100 x 300 x 380 mm；重量：仪器： 200 g，运输：1.1 kg；温度范围：10℃ to 40℃；湿度范围： 最大相对湿度80%

控制方式和连接

工作模式：恒电位仪、恒电流仪、开路电位；电解池连接：工作电极（K1）、对电极（CE）、参比电极（REF）、工作参比电极（K1SENSE）；IR补偿：无

对电极功能

输出电压： > ± 10 v；输出电流：±1.0mA（最大）；速度设置：3；单位放大带宽：> 20kHz（“fast"）；上升时间：< 30 μs/V（“fast"）

参比电极功能

输入阻抗：> 1014Ω in parallel with < 20 pF；输入偏置电流：< 2 pA；抑制比：> 50 dB at 10kHz，80 dB at 60 Hz；带宽：> 800 kHz （3 dB）

输出电位

范围：± 4.0 v；分辨率：125 μV per DAC bit；精度：±0.2% of setting，±1.0 mV；热漂移：< 0.01％/ ℃ DAC；输出：16 bits；扫描速度（最小值）：10 μV/（sec125 μV stepevery 12.5 sec）；扫描速度（最大值）：10V/sec（10 mV step every 1.0 msec）

输出电流

4个量程：±1mA，±50μA，± 2 μA和±100nA；分 辨 率： 310n A，1.56n A，62.5pA和3.13 pA；精 度： ± 0.2%setting； ±0.05% of range；DAC输出：16 bits

测量电位

量程：±4.0 V；分辨率：136 μV per ADC bit （16 bit）；精度：± 0.2% setting，±0.05% of range；ADC输入：6 bits；过滤器：2.5 kHz （2-pole， low passfilter）

测量电流

4个量程：±1mA，±50μA，±2 μA和±100nA；自动量程：是；分辨率：34 nA，1.7nA，68pA和3.4pA；精度：± 0.2% setting；±0.05% of range； ADC 输入：16 bits；过滤器：2.5 kHz（2-pole，low pass filter）

附加输出信号（用于控制旋转圆盘电极的转速）

量程：± 10 v；分辨率：4.88 mV per DAC bit （12 bit）；输出阻抗：< 10Ω

数据采集

时钟分辨率：500 nsec （minimum time base）；点间隔（最小）： 200 μseclong term；持续：500 μsec；同步：电流和电位同步输入；数据点总数：<10 million per experiment

附件

电解池接口：HD-15 Female Connector；计算机接口：USB；电池电源：单独购买；旋转器连接线：单独购买

软件和接口联线（包含）

软件：Pine AfterMath（TM）分析软件包；接口类型：USB 2.0；电缆：USB A/B电缆（914 mm L）连接：15芯接口（包含）；外接电池：外接电池（可选）；电解池联线：单独购买

分析方法

Popular Potentiostatic Methods 经典恒电位法

Cyclic Voltammetry （CV）循环伏安法（CV）

Linear Sweep Voltammetry（LSV）线性扫描伏安法（LSV）

Controlled-Potential Bulk Electrolysis （BE）控制电位电解法（BE）

Linear Staircase Voltammetry （LSCV）线性阶跃伏安法 （LSCV）

Cyclic Staircase Voltammetry （CSCV） 循环阶跃伏安法（CSCV）

Galvanostatic Methods 恒电流方式

Open Circuit Potential（OCP）计时开路电位法（OCP）

Constant Current Chronopotentiometry（CP）计时电位法（CP）

Rotation Electrodes Methods 旋转电极动力学方法

RDE Voltammetry（RDV）旋转电极伏安法（RDV）

Cyclic RDE Voltammetry（CRDV）旋转电极循环伏安法（CRDV）

RDE Levich Series（RDEL）旋转电极Levich伏安法（RDEL）

RDE Bulk Electrolysis （RDBE）旋转电极电解法（RDBE）

Current Ramp Chronopotentiometry（LSP）电流扫描电位法（LSP）

Cyclic Current Ramp Chronopotentiometry（CCP）循环电流阶跃计时电位法（CCP）

Potential Step Methods 电位阶跃法

Chronoamperometry（CA）计时电流法（CA）

Double Potential Step Chronoamperometry（DPSCA）双电位阶跃计时电流法（DPSCA）

Differential Pulse Voltammetry（DPV）差分脉冲伏安法（DPV）

Cyclic Differential Pulse Voltammetry（CDPV）循环差分脉冲伏安法（CDPV）

Square-Wave Voltammetry（SWV）方波循环伏安法（SWV）

Cyclic Square-Wave Voltammetry（CSWV）循环方波循环伏安法（CSWV）

Normal Pulse Voltammetry（NPV）常规脉冲伏安法（NPV）

Cyclic Normal Pulse Voltammetry（CNPV）循环常规脉冲伏安法（CNPV）

Reverse Normal Pulse Voltammetry（RNPV）反转常规脉冲伏安法（RNPV）

Cyclic Reverse Normal Pulse Voltammetry（CRNPV）反转循环常规脉冲伏安法（CRNPV）
