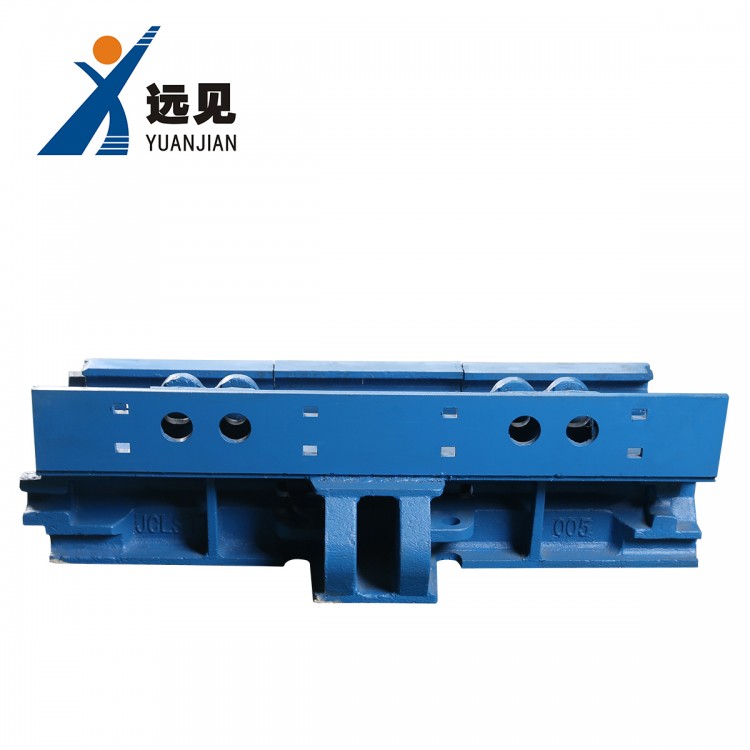

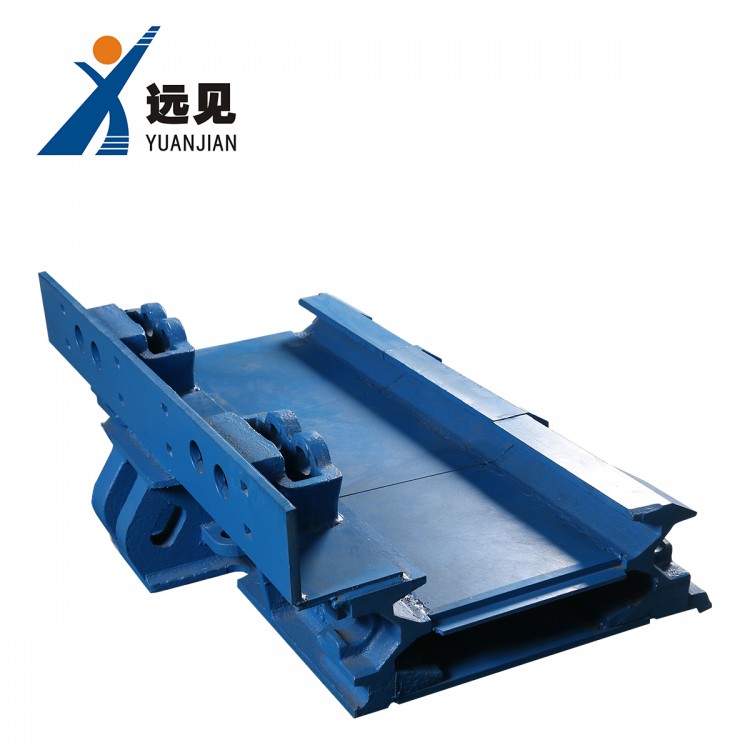

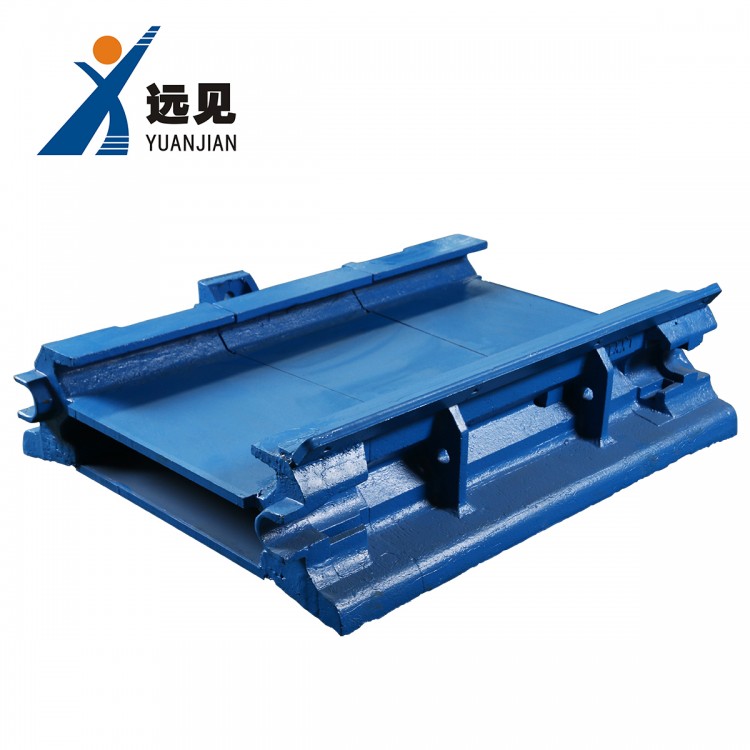

开天窗中部槽80/190KC煤矿设备生产厂家

开天窗中部槽80/190KC煤矿设备生产厂家

中部槽的形式列入标准的有中单链型、边双链型、中双链型三种。除用于轻型刮板输送机的中单链采用冷压槽帮钢外，其他都用热轧槽帮钢。如定型标准槽帮钢断面形状，其中D型为中单链刮板输送机使用；E型为中单链和中双链型使用，边双链型也可使用；M型为边双链型使用。E型与M型相比不仅中板宽度减小从而增大了刚度，同时也便于焊接，刮板链条也不磨焊缝。

调节槽与中部槽结构基本相同，用来调节刮板输送机的长度，以适应工作面长度变化的需要，有500mm和1000mm两种长度。过渡槽（或连接槽）用于机头架和机尾架与中部槽的 过渡或连接，第节长度为500mm。使机头架、机尾架和中部槽连为整体。

中部槽是本机重要的工作部件。它由两块对称放置的槽帮和中板焊接。在槽帮一端焊有联接销，另一端焊有联接耳，两槽帮外侧凹部各焊4个支座。在槽帮两端经中频淬火处理，提高了槽帮的耐磨性能。

中部槽间相连时，经一节槽的槽帮上联接销插入另一节槽帮外凹部内，用特殊螺栓穿过联接销和联接耳将各节槽联在一起，使其能在垂直和水平面内相互偏转3°。

在输送机中还有机头联接槽、机尾联接槽。用于机头、机尾处向中部槽过渡连接，另外还有一米调节槽，半米调节槽，以上两种调节槽为调节输送机的长度而设置的。

【用途】

中部槽是刮板输送机的主要部件，它既是刮板链的运行轨道，又是采煤机的运行轨道，还是煤载的运行通道。中部槽也是物料的承载部分，运行过程中承受煤、刮板和链条的剧烈摩擦，是使用量和消耗量的部件。

【结构】

中部槽属于刮板输送机用配件，是刮板输送机的机身，综采刮板机中部槽由中板、槽帮、封底板、轨座和联接板等组成，上槽运煤下槽供刮板链返程用。

槽帮：槽帮一端焊有连接销，连接销插入相邻中部槽帮凹槽中，实现互相定位。

中板：中板链道位置用碳弧堆焊1.5～2mm厚耐磨合金，以增加耐磨性，提高使用寿命。

中部槽可在水平面内偏移3°以适应工作面底板起伏不平和机器整体推移的需要。根据需要，每节中部槽上可焊有挡煤板的支座，将挡煤板装上，提高输送量。
