链轮组件80/10LL链轮轴组生产厂家供应

中部槽 过渡槽 链轮组件 刮板机配件 链轮组件 链轮轴

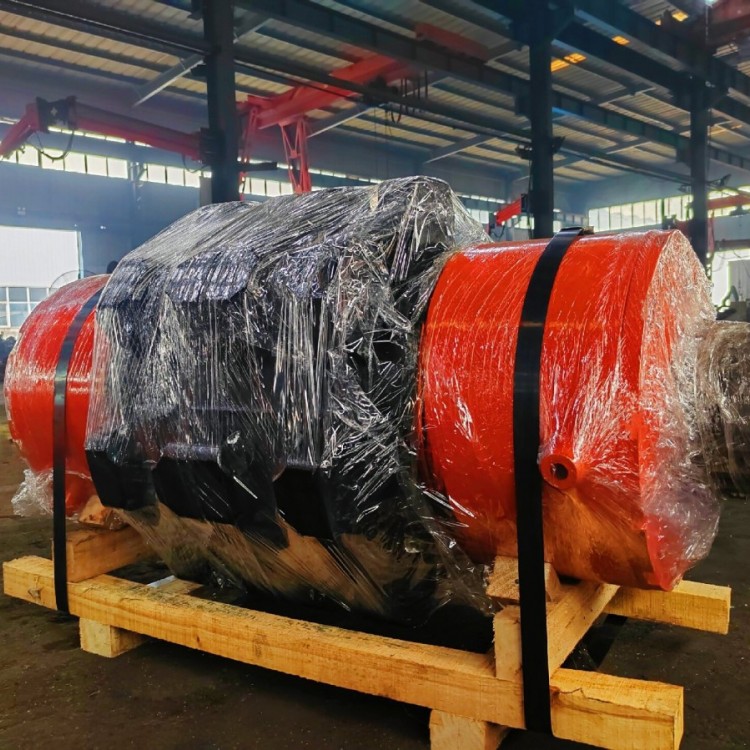

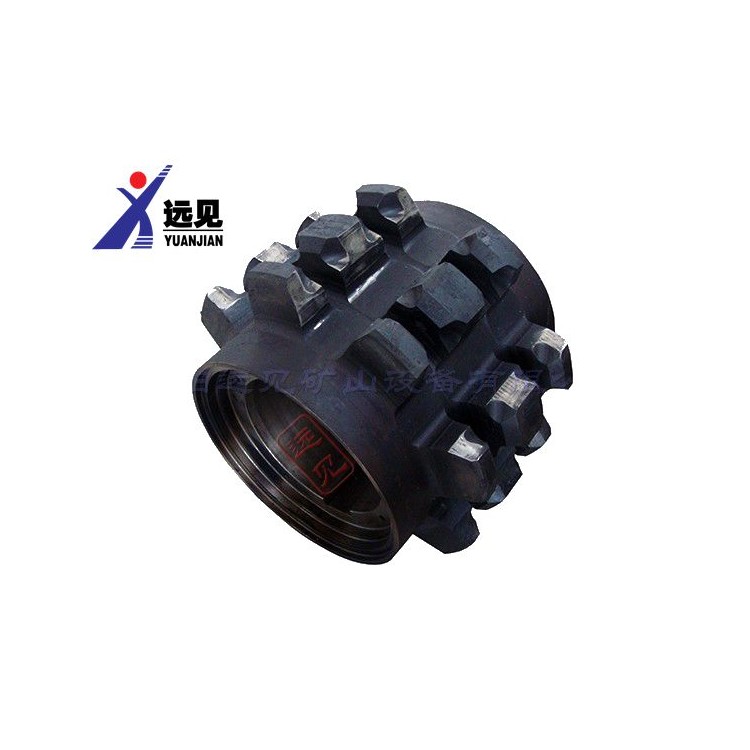

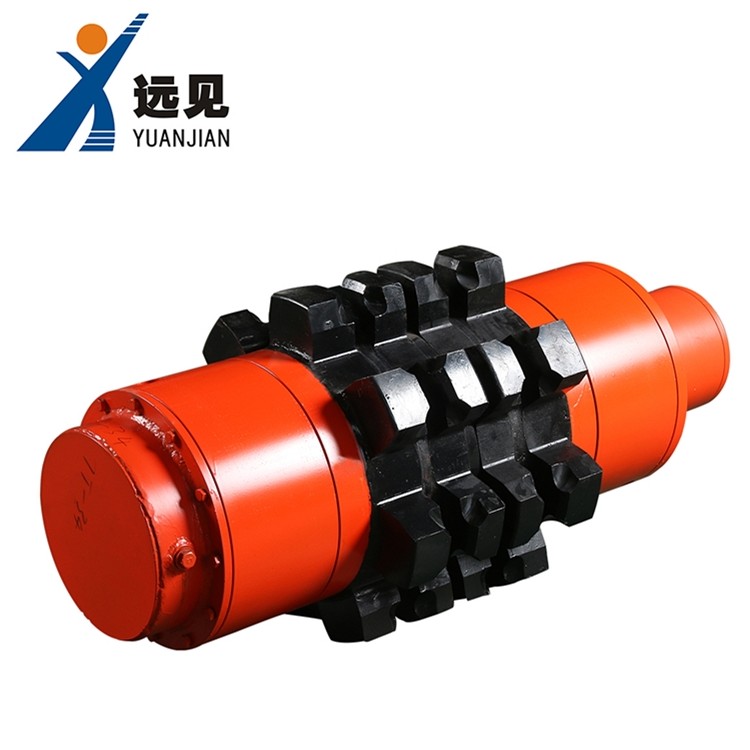

链轮轴组装在机头传动部的机头架上，链轮轴组主要由轴承盖、轴承座、链轮、轴、油封、套、螺塞、滚动轴承组成。链轮为合金钢整体锻造。齿形为数控加工成形。齿面淬火处理。内孔为渐开线花键，与轴装配在一起，动力由减速器输出经链轮轴传递到链轮花键，从而使链轮带动刮板链运行。链轮轴组件可以整体拆卸便于检修。链轮轴组为集中式附油箱储油稀油润滑，润滑油为 L-CKC320 齿轮油。润滑油经油箱的软管进入链轮轴组，使其加油更方便，并延长轴组的使用寿命。

a) 检查组装的各零部件，应完整无损，并擦洗干净。

b) 在各零部件配合表面涂少量润滑脂，以便安装，拆卸和防锈。

c) 将装配好的链轮轴组装入机头架端头的缺口(链轮轴组花键应位于刮板输送机工作面靠老塘侧)，链轮轴组轴承座上凸出的支撑体转入机头架上对应的凹陷处，保持轴承座上一个定位销孔作用于水平位置，并装上定位销压块，用螺钉及圆形螺母紧固在机头架上。

d) 将拨链器从中板上方放入机头架 T 形缺口中，并依链轮槽圆柱面旋转落到位。

e) 将专用螺栓装在机头架预设的固定座孔内，到位后旋转 90°，然后把护板从上方轻轻放在机头架的架体上，注意使 4 个专用螺栓穿过护板，后用防松螺母紧固 4 个专用螺栓。

f) 检查装配零部件是否符合要求。

g) 安装机头架另一侧的护罩。

常见链轮组件图号：72/31LL，TSL203、TSL112A、72LL22、72LL27、72SB0102-03、24ZC0101-06、119S0102-04、GTB4-6、3LZ15、86S01010101、90S01210101、86SE0101、155S800304、80/10LL、72LL0701、67S0101、1LB01-1、105S02600102D、107S0102、2LZ03C、80/10LL、80/15LL、206S800102、TSL101-05、3LZ49、4LZ02A、LL210412、TSL201、TSL302、65SSZ010101、44Z0103、6T-26  TBGB.13
