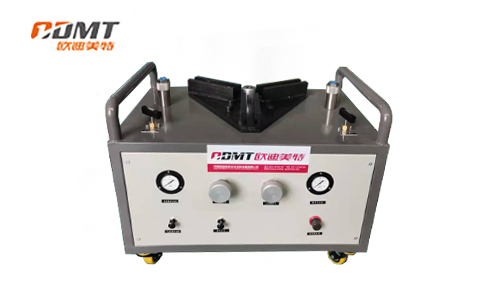

便携式呼吸阀校验台

便携式呼吸阀校验台主要技术参数

1、检测压力：呼出压力为：0 Pa～100kPa；吸入压力为：-20kPa～0 Pa。

2、检测通径范围： DN25～DN350的各类呼吸阀。

3、测试流量范围：呼出流量为：0~500标方/小时  吸入流量为：0~300标方/小时

4、工作温度范围：-20-°C-60°C

5、适用电源：220V/380V

6、控制方式：手动控制/PLC控制/计算机自动控制

　　1) 正压校验：呼吸阀正压开启压力较小时，打开“压力表开关”、“气压测试开关”，慢慢的拧开“气压测试开关”，注意观察压力表变化，至呼吸阀打开时，观察压力表变化，关闭“气压测试开关”，这时压力表读数基本稳定，观察压力表读数，此压力为呼吸阀正压开启压力。如接近压力表量程时呼吸阀不打开，需停止加压，重新校订呼吸阀。试验完毕后，拧回调压阀至压力为 0，打开关闭“压力表开关”、“气压测试开关”。

　　2) 负压校验：试验打开“压力表开关”、“真空测试开关” ，拉开“真空开关”，慢慢的拧开“真空测试开关”，注意观察压力表变化，至呼吸阀打开时，观察压力表变化。关闭“真空测试开关”，这时压力表读数基本稳定，观察压力表读数，此压力为呼吸阀负压开启压力。如接近压力表量程时呼吸阀不打开，需停止加压，重新校订呼吸阀。试验完毕后，拧回调压阀至压力为 0，关闭“压力表开关”、“真空测试开关” 、“真空开关”。

　　3) 试验完成后，关闭夹紧手拉阀，气缸回落，呼吸阀校验完毕。
