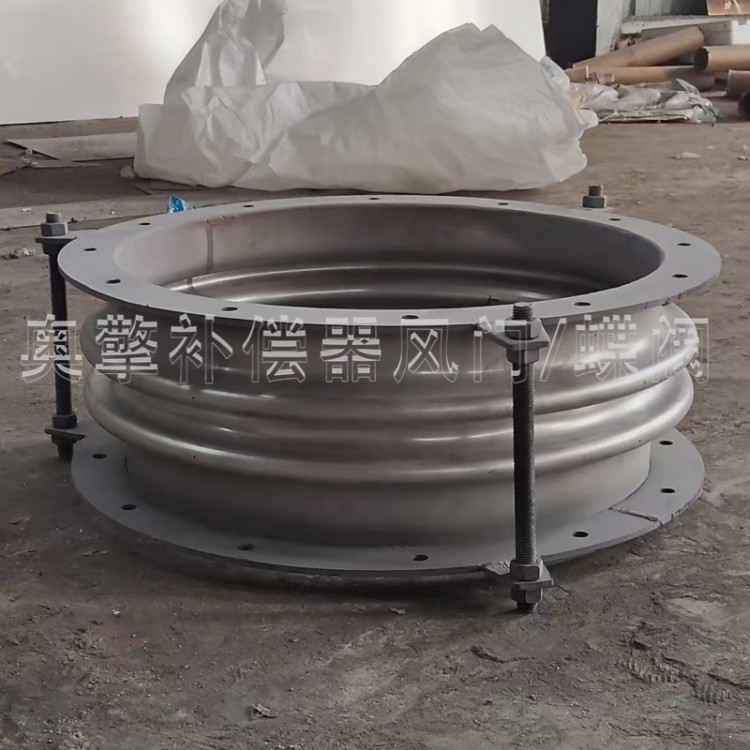

法兰式补偿器 波纹管软连接a

法兰式补偿器的压力等级是确定波纹管壁厚配置的基础依据。直埋式补偿器常用于集中供热、蒸汽输送等直埋敷设管道系统，其公称压力等级一般覆盖0.25MPa至2.5MPa范围，不同压力等级对应不同的波纹管承压要求。压力等级越高，波纹管在运行中承受的内压载荷越大，所需的壁厚也相应增加。以采用S31603不锈钢材质的无加强U形波纹管为例，在设计压力1.6MPa条件下，DN200规格的波纹管总壁厚要求不低于2.0mm，而在设计压力2.5MPa条件下，同一规格的总壁厚要求不低于2.4mm；当口径增大至DN500时，1.6MPa压力等级下总壁厚不低于4.0mm，2.5MPa压力等级下则不低于5.0mm。这些数值反映了压力等级与口径对壁厚配置的共同影响，选型时需根据管道实际工作压力和公称通径对照相应标准确定壁厚下限。

波纹管壁厚的配置需要在承压能力与补偿性能之间取得平衡。壁厚增加可以提高波纹管的承压能力和抗失稳能力，但同时会增大波纹管的轴向刚度，降低单位波数的补偿量，使补偿器需要更多波数才能达到相同的总补偿量，进而增加整体长度和制造成本。多层波纹管结构是解决这一矛盾的常用方式，通过采用多层薄壁板材叠加的方式，在保持单层壁厚较薄、柔性较好的同时，利用多层总壁厚满足承压要求。例如在蒸汽管道工况下，设计压力2.5MPa、DN300规格可采用单层壁厚0.8mm、总壁厚3.2mm的四层结构，既满足承压需求，又保持波纹管具有适当的柔性。壁厚的具体配置还需考虑工作温度的影响，高温条件下材料的许用应力降低，相同压力等级下需要适当增加壁厚或增加层数。

河北奥擎在直埋式补偿器的选型配置中，可根据管道系统的设计压力、工作温度、公称通径、介质类型及所需补偿量等参数，对波纹管的压力等级、壁厚、层数及波数进行匹配设计，使波纹管的承压能力与补偿性能相协调。配置方案确定后，建议对波纹管的应力水平和疲劳寿命进行计算复核，确认在设计压力、设计温度及预期循环次数的组合条件下，波纹管的壁厚配置能够满足安全运行要求。对于直埋敷设工况，还需综合考虑土壤摩擦力对管道实际热伸长量的影响，合理确定补偿器的补偿量配置，避免因补偿量过大或过小影响管道系统的运行稳定性。
