SGB630型刮板输送机，主要用于缩倾斜薄煤层炮采工作面输送煤炭，倾角不大于25°°。中部槽两侧加挡板煤板可用于顺槽运输煤炭。

【结构】

传动部主要是由电动机、转轴器、减速器、传动链轮、紧链器、盲轴、机头架等组成。电动机、减速器与机头架采用平行布置的型式。电动机通过连接罩连接在一起，再通过4条约M24的螺栓将其平行侧挂在机头架上，减速器的输入轴通过木肖联轴器与电动轴相连接。输出轴伸入到机头架侧板的支承与机头链轮的一端用花键形式连接，机头链轮的另一端与安装在机头架另一侧的盲轴伸亦用花键形式连接。电动机产生的扭矩通过木销联轴节传给减速器，再经过减速器减速后把扭矩通过保险销传递给机头链轮，从而带动刮板链在中部槽中运行，达到运输煤炭的目的。

【注意】

使用中如遇到过载或刮板链刮等异常现象，保险销将先被剪断，使电动机的扭矩不能传递给机头链轮，电动机即空负荷运转，起到了保护电动机及其它部件的作用。为了便于整体推移输送机，在机头架的下部安装有固定梁和支撑梁。为适应薄煤空间小的特点，传动部安装在固定梁上，总高度仅为540mm。

刮板机中部槽

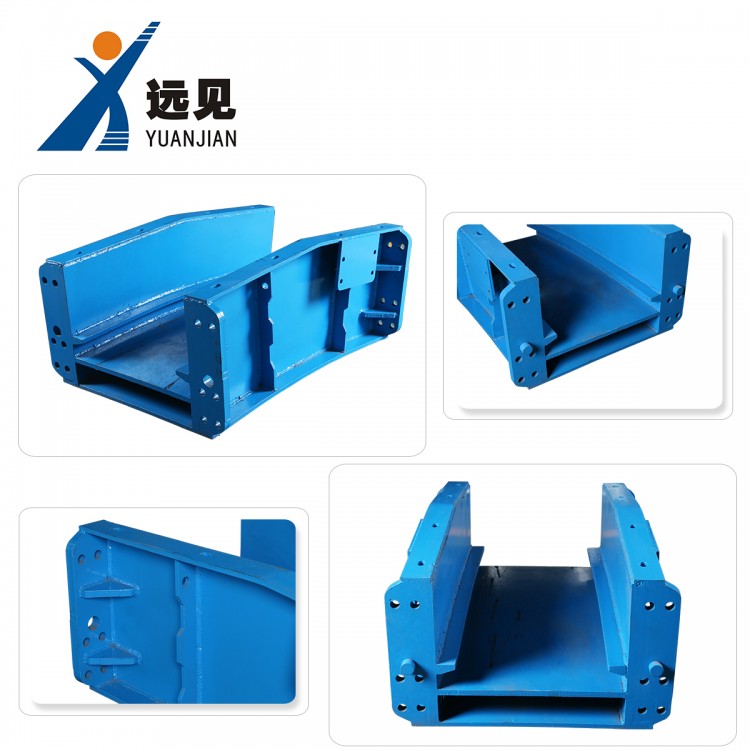

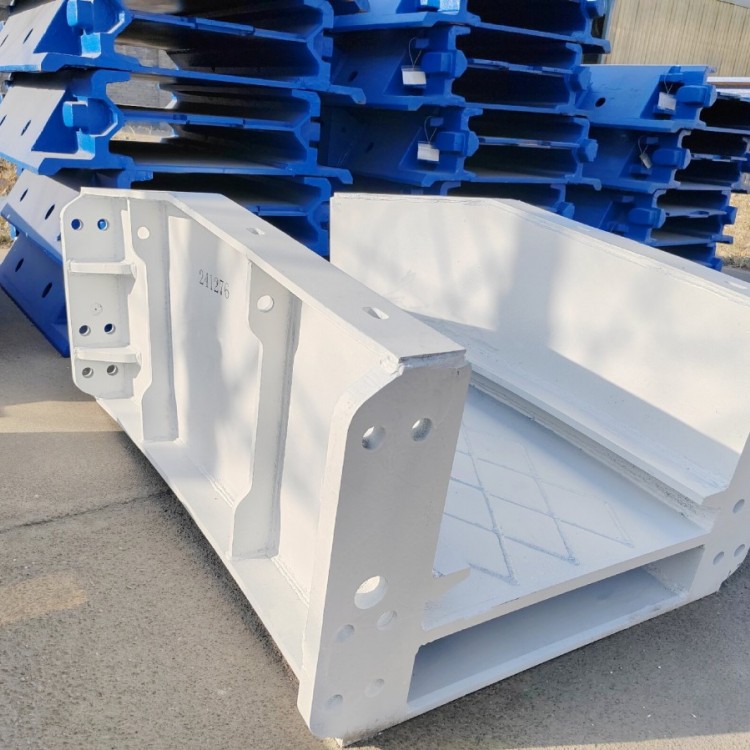

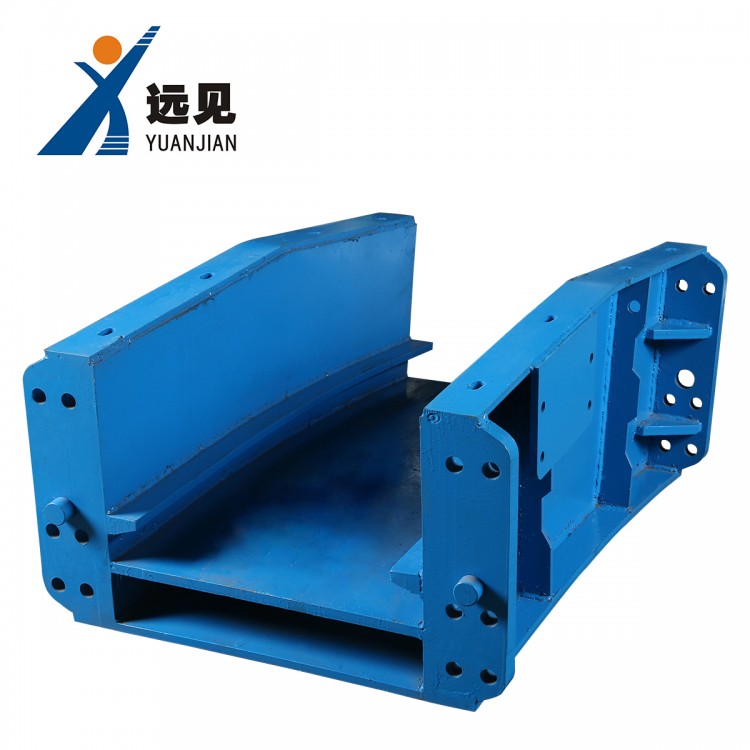

刮板机中部槽主要用于煤矿井下刮板输送机和转载机。刮板机中部槽是刮板输送机的机身，由中板和槽帮刚等组成，上槽运煤下槽供刮板链返程用。

用途：中部槽是刮板输送机的主要部件，它既是刮板链的运行轨道，又是采煤机的运行的轨道，还是煤载的运行通道。刮板输送机的中部槽是物料的承载部分，运行过程中承受煤、刮板和链条的剧烈摩擦，是使用量和消耗量大的部件。

连接方式：中部槽与中部槽之间采用锻造大环（长环、日字环）联接。

结构组成：

刮板机中部槽由槽帮钢、中板、连接销组焊而成。

· 中板链道位置用碳弧堆焊1.5～2mm厚耐磨合金，以增加耐磨性，提高使用寿命。

· 中部槽槽帮钢采用冷压槽帮钢或轧制槽帮钢两种。

冷压槽帮钢组成的中部槽由8mm厚的冷压槽帮和6mm厚的中板焊接而成。

轧制槽帮钢组成的中部槽由8mm厚的轧制槽帮和6mm厚的中板焊接而成，长度均为1200mm。

· 槽帮一端焊有连接销，连接销插入相邻中部槽帮凹槽中，实现互相定位。中部槽可在水平面内偏移3°以适应工作面底板起伏不平和机器整体推移的需要。

· 根据需要，每节中部槽上可焊有挡煤板的支座，将挡煤板装上，提高输送量。

综采中部槽由挡板槽帮、铲板槽帮、中板、接口板、封底板、轨座及联接板等组成。槽帮采用合金钢铸造而成。
