实验室铁地板选型三件套：精度/尺寸/承载，怎么搭不翻车？
实验室铁地板是实验测试系统的基础装备。选一块合适的铁地板，实验室的测试工作就有了稳定的平台。选型需要关注精度等级、台面尺寸、承载能力和材质结构几个方面，这篇文章逐一说明。
精度等级的选择
实验室铁地板的精度等级按工作面平面度来划
分，国家标准分为0、1、2、3四个等级。数字越小，工作面越平，价格也越高。
测量室、量具校验、传感器标定这类场景，需要用0级或1级的平台。这些场合铁地板本身就是测量基准，平面度不够的话，测出来的数据本身就有偏差。0级平台的平面度大约是1级的一半，价格也要高出不少。
常规的动力设备测试、材料试验、机械装配，1级或2级平台就能满足要求。大多数工程实验室和电机测试台用1级或2级平台比较合适，不需要刻意追求0级。
选精度这件事，核心原则是够用就好。实验室该用0级就用0级，常规测试用1级或2级就可以。
台面尺寸的确定
台面尺寸由设备布局和操作空间共同决定。
先把所有放在铁地板上的设备的外围尺寸量出来，包括电机、测功机、传感器支架、工装夹具等。然后把它们按照实际布局画一个平面图，看看占用的总面积是多少。在占用面积的基础上，四周各留出200到300毫米的操作余量。
操作余量用来放置临时工具、方便人员操作和维护。如果设备布局比较紧凑，余量可以适当减小；如果设备之间需要留出维修通道，余量要加大。
场地条件也要核对。铁地板放进去之后四周要留出操作空间，人至少能正常转身。门和通道的尺寸也要确认，如果铁地板尺寸大于门宽，要考虑拼接结构，分几块运进去组装。
承载能力的计算
承载能力算的是所有设备的总重量，还要给动态载荷留出余量。
把所有放在铁地板上的设备的重量加起来，然后乘以1.2到1.3的系数，用这个结果去对照平台的额定承载。设备运行时产生的振动和冲击力，都会对平台造成额外载荷。乘系数是为了给这些动态载荷留出余地。
举个例子：一台发动机加测功机加夹具一共5吨，乘以系数后是6到6.5吨，那就选额定承载不低于7吨的铁地板。如果设备本身冲击载荷比较大，系数可以适当放大到1.5。
材质和结构的影响
实验室铁地板的材质通常是灰口铸铁，常用牌号有HT200、HT250和HT300。HT200用于常规负载，HT250和HT300用于重载工况。
材质对使用的影响主要体现在稳定性上。铸造过程中铸铁内部会产生应力，如果不做时效处理，应力会在使用中慢慢释放，铁地板就会变形。正规厂家会做两次时效处理：一次人工退火，在600到700度的窑里缓慢冷却；再加上自然时效，把铸件放置一到两年，让剩余应力自然释放。

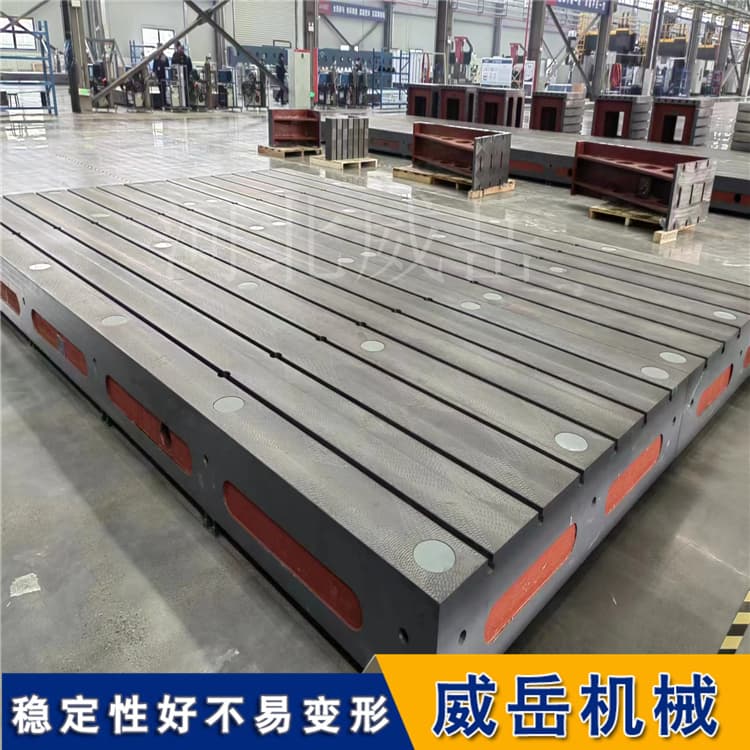

内部筋板布局同样重要。好的铁地板是箱型结构，内部有多道纵横加强筋，形成一个网格状支撑体系。筋板稀疏或者布局不合理的，长期承载后台面会局部下沉。选型时可以问厂家筋板的数量、厚度和间距。
安装条件的确认
铁地板买回来之前，先确认安装条件是否具备。
地面要够坚实，能够承受铁地板和设备的总重量。一般的混凝土地面厚度要求不低于300毫米，强度C30以上。地面不够结实的话，铁地板放上去之后地面下沉，水平度保持不住。
安装区域要有足够的空间。铁地板四周要留出操作和维护通道。如果铁地板采用地脚螺栓固定，地面下方要有足够的深度来埋设螺栓。
如果实验室在楼上，还要考虑楼板的承重能力。铁地板本身很重，加上设备总重量可能达到几十吨，楼板承重不够的话要做加固。
选型的顺序
实际选型的时候，可以按这个顺序来：
先确定精度等级。测量用0级或1级，常规测试用1级或2级。
再确定台面尺寸。画出设备布局图，加上操作余量，确定长和宽的尺寸。
然后确认材质和结构。根据负载选铸铁牌号，问清楚厂家筋板布局和时效处理工艺。
最后核对承载能力和安装条件。计算总重量并留出余量，确认地面承重和安装空间。
这几个参数都确认了，选型的主体工作就完成了。比买回来发现不合适再返工要省心得多。
