T型槽平台选型：槽型和承载怎么“配”？搭不对全白费
精度和尺寸定下来之后，接下来要看T型槽规格和承载能力。这两个参数选错了，平台用起来会很不顺手。

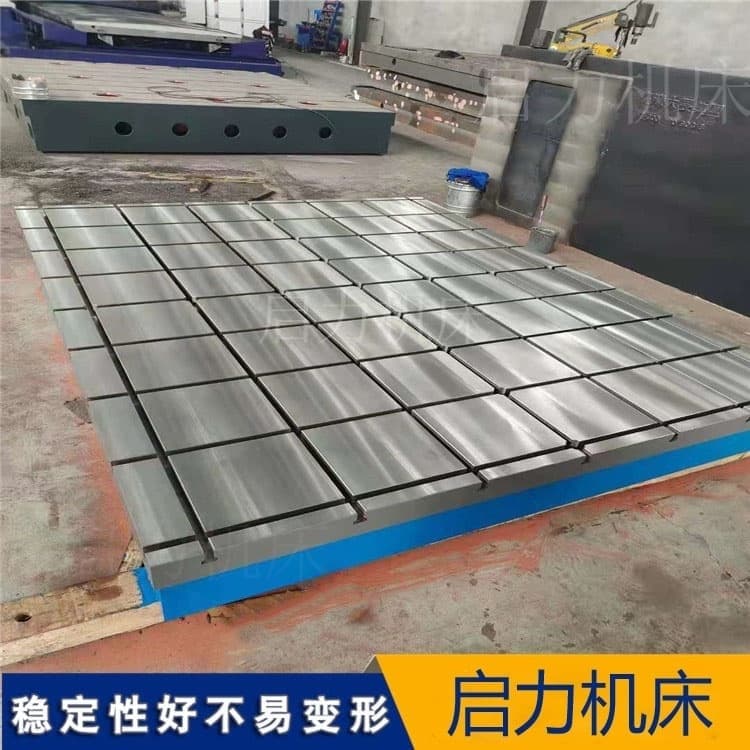

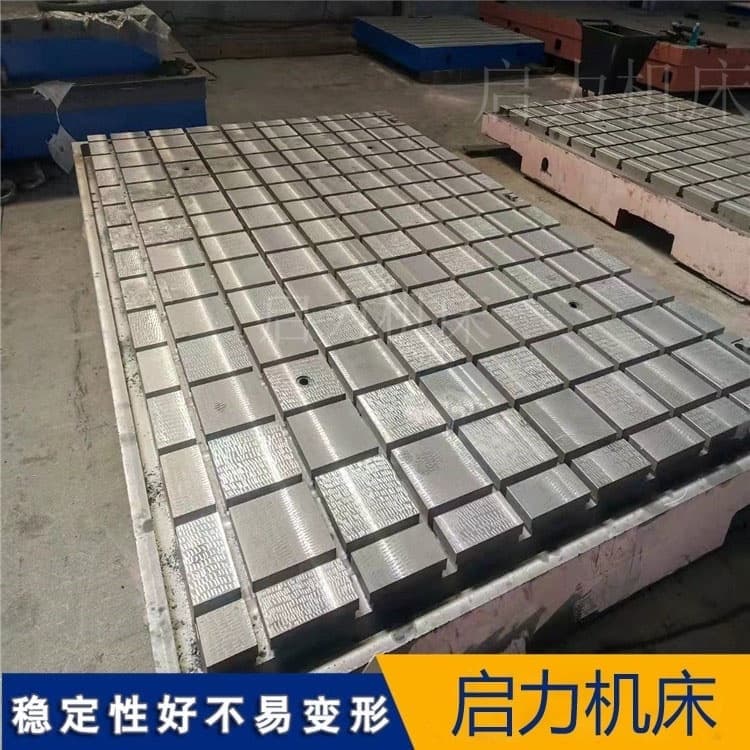

T型槽规格怎么选
T型槽的宽度是选型时需要确定的参数之一。常规槽宽有四种：14mm、18mm、22mm、28mm，分别适配M12、M16、M20、M24的T型螺栓。
选型方法：看工件底座安装孔用多大直径的螺栓。螺栓直径是多少，就选对应的槽宽。比如底座用M16的螺栓，就选槽宽18mm的平台。
容易被忽略的几个细节：
槽的间距会影响固定灵活性。间距小，螺栓滑动范围更细，固定小工件时更容易找到合适的位置。但槽太密太多，台面的整体强度会下降。常规设计间距在150mm到200mm之间，这是经过实际使用验证的合理范围。
槽口有没有倒角影响使用体验。有倒角的槽口，T型螺栓放进去顺畅，拆装多次也不容易刮伤槽口。没有倒角的槽口，螺栓容易卡，用久了槽口边缘会起毛刺。
同一种槽宽，槽深也可能不同。T型螺栓的头部高度要跟槽深匹配，螺栓头卡在槽底时，上面要留出空间给螺杆穿过。选型时可以跟厂家确认一下槽深尺寸，确保跟自己手头的螺栓匹配。
承载能力怎么算
承载能力是选型时要重点关注的参数，算法是：
把所有放在平台上的重量加起来——工件、夹具、压板、垫块、辅助工具，全部算进去。然后乘以1.2到1.3的系数，用这个结果去对照平台的额定承载。
为什么要乘系数？静态放置时平台只承受重力，但装配时有敲击、焊接时有热应力、加工时有切削力，这些都是额外的动态载荷。乘系数是为了给动态载荷留出余量。
举例：工件重2吨，夹具和压板重0.3吨，辅助工具0.1吨，合计2.4吨。乘以1.3系数是3.12吨，那就选额定承载不低于3.5吨的平台。
注意：承载能力是指均匀分布在整个工作面上的载荷。如果工件本身很重而且底脚很小，接触面积有限，局部压力过大可能导致台面压出凹坑。这种情况要向厂家说明，可能需要加厚台面或者做局部加强。
面板厚度和筋板布局
面板厚度影响承载能力，但不是越厚越好。平台的整体刚度由面板厚度和内部筋板共同决定。
好的平台是箱型结构，内部有多道纵横加强筋，形成网格状支撑。电机或重载工件安装位置正下方的筋板会加密，这个地方受力最大。
选型时可以问问厂家：筋板有几道、厚度多少、间距多大。这些信息能反映出平台的刚度水平。如果厂家提供不了这些信息，或者含糊其辞，建议多考虑一下。
材质的选择
常规T型槽平台用HT200或HT250铸铁。重载或冲击较大的工况可以选HT300。要求精度保持性好的场合可以选QT600球墨铸铁。
不同材质价格不同，选型时根据实际工况匹配就行。焊接工位用HT200完全够用，用QT600属于性能过剩，多花钱买用不上的性能，没有必要。
选型检查清单
选型完成后，可以用下面几项来复核：
精度等级匹配使用场景
台面尺寸覆盖工件并留出操作空间
场地能放下，地面承重够
T型槽宽度匹配螺栓规格
承载能力覆盖总重并留有余量
面板厚度和筋板布局满足刚度要求
这几项都确认没问题了，选型的主体工作就算完成了。剩下的就是对比厂家报价和交期，选择一个靠谱的供应商。
