金属复式拉杆补偿器

在电力、石化及冶金等重工业领域，长距离、大口径的管道系统无时无刻不在承受着高温介质带来的热胀冷缩，以及内部高压流体产生的巨大推力。如果缺乏有效的柔性缓冲与推力平衡机制，这些破坏性的力量极易导致管道变形、焊缝撕裂，甚至对固定支架造成毁灭性打击。法兰式复式大拉杆补偿器正是为化解此类复杂的管网应力与推力难题而生。它通过核心的复式波纹管与外部高强度大拉杆系统的巧妙配合，主动吸收管道的多维位移，同时平衡内压推力，从而保障整个管系的安全与稳定。河北奥擎在提供此类柔性连接方案时，注重结合管系的实际走向与受力情况进行科学匹配，确保补偿器能够在长期运行中有效释放破坏性应力，保障整个管网的安全与稳定。

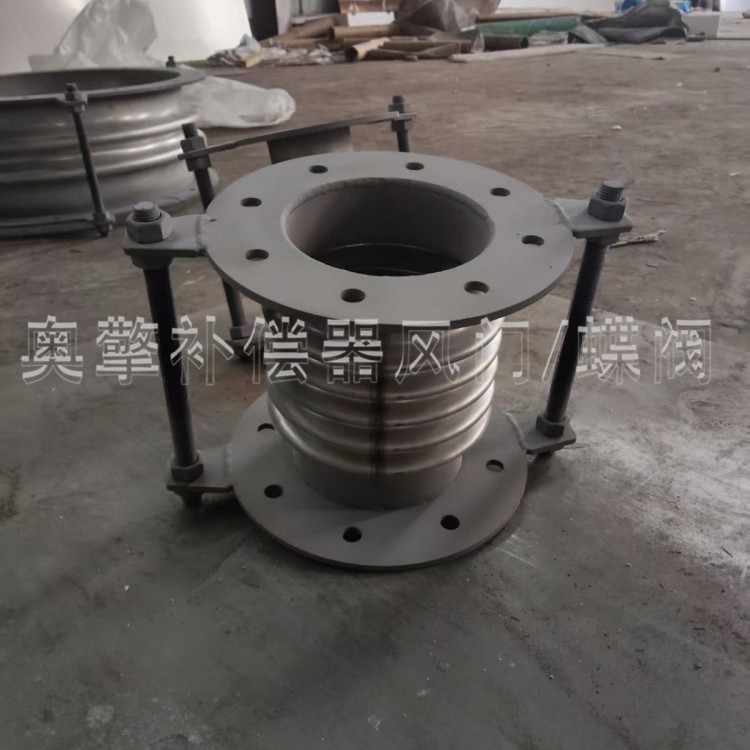

从结构设计与受力原理来看，法兰式复式大拉杆补偿器展现出了极高的力学智慧与工况适应性。其核心结构通常由两段或三段不锈钢波纹管、短中间接管、端板以及高强度的拉杆组件构成。当管道发生热胀冷缩时，波纹管通过自身的弹性变形来吸收位移；而外部的拉杆系统则像“防护铠甲”一样，将内压产生的巨大推力在补偿器内部自行消化，避免了推力向外传递给管道支架。针对不同的位移需求，复式大拉杆结构展现出了多维度的补偿能力：在吸收横向位移方面，当管道发生横向位移时，拉杆作为刚性约束不产生变形，而是迫使波纹管一侧受压、另一侧受拉，从而有效吸收垂直于管道轴线方向的位移。此外，拉杆组件还能承受其他附加外力，使补偿器的整体结构更稳固，抗失稳能力强。

在实际工程应用中，法兰式复式大拉杆补偿器的长效服役离不开严谨的选型与规范的安装。选型阶段必须全面评估系统的工作压力（通常在0.1MPa至2.5MPa之间）、介质类型、温度范围以及预期的多维位移量，确保补偿器能够在满足耐压、耐温要求的同时，具备充足的柔性补偿能力。在安装环节，首要任务是保证补偿器与管道的同心度，严禁利用补偿器的变形来强行纠正管道的安装偏差，以免引入初始附加应力。必须强调的是，产品出厂时配备的运输拉杆（或限位螺母）仅用于吊装与运输防护，在管道安装完毕、系统水压试压完成之后，必须按规范全部拆除或调整至工作位置，绝不可留在管网内限制其柔性补偿能力。此外，必须根据设计要求合理设置固定支架与导向支架，确保补偿器在受热膨胀时能够沿预定方向自由伸缩，防止发生侧向扭曲或失稳。通过科学的选型与规范的施工，法兰式复式大拉杆补偿器能够有效化解管网的推力与应力难题，为热力系统的安全、高效运行提供可靠保障。
