ASF.RL.8.20AZSF智能照明执行终端产品详解

一、行业背景与产品研发初衷

随着智慧楼宇、商业综合体、高端酒店、产业园区、文体场馆、地下车库等建筑智能化改造需求持续扩容，传统照明控制方案的短板日益凸显。传统空开、普通继电器、简易时控开关仅能完成基础通断操作，无法实现分区精细化管控、场景联动、负载状态反馈、消防强制切换、能耗辅助采集等核心功能；多品牌设备协议不互通、硬件无状态回传、故障无法提前预警，长期造成楼宇照明能耗居高不下、运维人力成本高、灯具损耗快、消防联动不达标等一系列运营难题。

在 IBMS 综合管理平台、BA 楼宇自控、KNX 标准化智能照明系统的落地过程中，照明执行模块作为前端核心硬件，直接决定整套照明系统的稳定性、拓展性与节能效果。市面上常规 8 路照明模块普遍单路承载电流 16A，无法适配大功率投光灯、景观灯、多盏 LED 并联回路、展厅大功率射灯等重载场景；多数模块缺少负载检测反馈功能，后台无法判断灯具断路、线路脱落、负载短路等隐性故障，运维人员必须现场逐回路排查，检修效率极低。

针对重载照明回路精准控制、全状态反馈、多系统兼容、工业级稳定运行的市场需求，厂家自主研发 ASF.RL.8.20AZSF 八路 20A 负载反馈智能照明执行模块。该型号为 ASF.RL 系列旗舰款导轨式照明执行终端，集成 8 路独立 20A 大功率继电器输出、每回路实时负载电流检测、本地手动强制开关、KNX 标准总线通讯、消防干接点联动、断电记忆、多场景逻辑编程等一体化功能，完美匹配 KNX 智能照明系统、BA 楼宇自控系统、IBMS 能耗监测平台配套使用，覆盖商用建筑、公共场馆、工业厂房、智慧园区全场景照明管控需求，是新建智慧建筑、老旧楼宇照明节能改造的核心优选硬件设备。

二、ASF.RL.8.20AZSF 基础硬件规格与结构设计

2.1 整体结构与安装规格

ASF.RL.8.20AZSF 采用标准 DIN35mm 工业导轨一体化壳体设计，模数标准化机身，适配配电柜、弱电箱、照明控制柜密集堆叠安装，无需额外定制安装支架，拆装仅需卡扣固定，施工效率大幅提升。机身外壳选用 1.5mm 加厚冷轧钢板，表面哑光耐磨烤漆工艺，抗压、抗刮、不易变形，防护等级 IP20，可抵御柜内灰尘、轻微水汽，适配机房、地下车库、设备间等普通工业弱电环境。

整机标准尺寸严格遵循行业通用模数，机身布局分为总线端子区、状态指示灯区、本地手动按键区、主回路负载端子四大区域，分区清晰，接线分层不交叉，便于电工识别检修。正面配备 8 路独立手动拨键，每一路对应独立运行状态指示灯，电源、总线通讯故障、负载异常告警灯分区标识，无需借助后台软件，现场即可直观判断每一路灯具通断、设备通讯、线路故障状态。

2.2 供电、通讯与端子配置

总线供电模式：设备采用 KNX 标准 DC24V 总线供电，无需额外外接强电电源，总线端子接入系统 KNX 总线即可完成供电与数据传输，简化柜内布线，减少供电线路故障点；静态运行功耗极低，整机待机功耗＜100mW，长期 24 小时不间断运行几乎无额外能耗，适配绿色建筑低功耗硬件标准。

通讯总线规格：标准 KNX 总线 5.08mm 插拔式螺钉端子，支持 ETS 工程软件参数配置、物理地址分配、逻辑程序下载，完全遵循 ISO/IEC 14543 国际 KNX 通用协议，可与市面上所有 KNX 面板、传感器、中控主机、BA 网关无缝互通，不存在协议壁垒。

负载输出端子：8 路独立 AC220V 负载接线端子，单回路端子承载 20A 额定交流电流，端子紧固螺丝加宽设计，适配多股铜线、单股硬线接入，杜绝接线松动发热起火隐患；每回路支持无源输出，零火线独立分接，兼容 LED 灯具、荧光灯、金卤投光灯、灯带、广告灯箱、车库照明等全部商用照明负载。

干接点输入端子：预留多路无源干接点信号接口，专门对接消防报警主机、人体存在传感器、光照传感器、门窗感应面板，无源信号无电压干扰，可实现消防强制全关 / 全开、光感自动调光、人走延时熄灯等联动逻辑。

2.3 基础环境适配参数

正常工作温度区间：0℃~+45℃；短时耐受高低温：-20℃~+75℃

工作相对湿度：20%~90% RH，无凝露环境稳定运行

存储温区：-40℃~+80℃，长途运输、长期库存不会损坏硬件元器件

继电器机械寿命：≥60000 次通断循环，电气负载寿命≥40000 次，满足楼宇十年不间断使用需求

抗电磁干扰等级：符合 EMC 工业弱电标准，可抵御变频器、空调机组、电梯、监控电源产生的谐波干扰，控制柜内多设备同柜运行不出现灯光误触发、通讯掉线问题

三、ASF.RL.8.20AZSF 核心功能详解（全文核心产品优势）

3.1 8 路独立 20A 大功率重载输出，适配多类型照明负载

市面上常规八路照明执行模块单路额定电流仅 16A，在展厅多盏射灯并联、户外大功率景观投光灯、商场长条广告灯箱、厂房高亮度工矿灯等重载场景下，极易出现继电器发热、触点烧蚀、频繁故障停机问题。ASF.RL.8.20AZSF 升级大功率银合金继电器触点，单回路额定承载交流 20A 阻性负载，瞬时冲击耐受电流可达 160A，完美适配大功率照明回路，无需拆分多路模块分担负载，减少控制柜硬件数量、降低项目采购与柜体施工成本。

八路通道完全独立隔离控制，任意一路负载短路、断路不会干扰其余七路正常运行，单通道故障自动隔离保护，不会造成整栋楼层照明全部瘫痪，大幅提升楼宇照明系统容错能力。每一路可单独设定开关逻辑、延时时间、场景归属，分区管控自由度极高，写字楼可分层分办公室、商场可分专柜分通道、车库可分区管控照明回路。

3.2 独家负载电流实时反馈功能，实现灯具故障在线监测

ASF.RL.8.20AZSF 型号后缀 “ZSF” 代表负载状态反馈（Z）+ 消防联动（S）+ 本地手动强制（F） 三大专属升级功能，其中负载反馈为本型号核心差异化优势。模块内置高精度微型电流采集芯片，可实时采集每一路照明回路工作电流，数据通过 KNX 总线实时上传至 IBMS 平台、BA 后台、中控触摸屏。

运维管理人员在监控界面可直观查看每一路灯具实时工作电流，系统内置电流阈值判断逻辑：当回路电流为 0 时，自动判定灯具烧毁、线路脱落、空开跳闸；当电流远超额定值时，判定线路短路、灯具漏电，平台自动弹窗告警并推送故障信息至运维人员手机，精准标注故障回路编号与所在楼层区域。

传统照明系统必须人工逐层逐间巡检才能发现灯具损坏，使用 ASF.RL.8.20AZSF 可实现故障主动上报，无需人工现场排查，运维人力减少 60% 以上，同时提前规避线路短路引发的电气火灾隐患，满足商业建筑消防安全管控要求。

3.3 多重本地手动操作，检修、应急场景无需依赖后台系统

设备正面为八路独立绿色手动操作按键，分两种操作模式：

临时强制通断：检修灯具、更换线路、调试灯光时，无需上位机软件、无需 KNX 面板，直接手动按键开启或关闭单路灯光，方便电工现场调试；

锁定手动模式：可通过 ETS 软件锁定本地操作权限，物业正常运营阶段禁止无关人员手动开关，仅授权工程人员解锁操作，避免人为误操作打乱自动照明策略。

即使整套 KNX 总线系统断电、中控主机故障，本地手动按键依然可以独立控制灯光通断，火灾、设备检修、停电恢复等极端场景下，保障现场人员可手动控制照明，不会出现完全无光、无法操作的情况，兼顾自动化与应急实用性。

3.4 全维度智能逻辑编程，支持多场景、多设备联动控制

依托 KNX 标准化编程体系，搭配 ETS 工程软件可对 ASF.RL.8.20AZSF 自由编辑全套智能控制逻辑，覆盖商用建筑全部照明管控需求：

定时时序控制：可按工作日、周末、节假日分开设置开关时段，写字楼上班自动开灯、下班延时关灯；商场营业前开启广告灯、打烊自动关闭全域照明；车库夜间降低部分回路亮度，仅保留基础通行照明，从源头降低无效能耗。

光照度联动控制：对接光照传感器干接点信号，自然光充足时自动关闭窗边、靠窗区域照明，阴雨天、傍晚自动补光，杜绝 “白昼长明灯”，综合节电 30% 以上。

人体感应延时逻辑：联动人体存在传感器，区域无人延时 5~60 分钟自动关灯，延时时长可单回路自定义，适配办公室、走廊、卫生间、地下车库等人流碎片化区域。

多场景一键切换：八路回路可自由组合绑定场景模式，办公模式、会议模式、清扫模式、夜间值守模式一键切换，酒店大堂迎宾、休闲、夜间氛围灯光快速切换，提升空间使用体验。

跨系统联动互通：可与 BA 楼宇自控空调、新风、电梯设备联动，空调停机同步关闭该区域照明；电梯运行自动开启候梯厅灯光，电梯停运降低照明功率，实现机电设备一体化协同节能。

3.5 消防强制联动保护，符合建筑消防验收规范

ASF.RL.8.20AZSF 配备独立消防干接点输入接口，可直接对接消防报警主机无源反馈信号，预设两种消防联动逻辑，工程按需选择配置：

火警信号触发，所有照明回路强制全开，保障人员疏散采光；

火警信号触发，普通照明全部切断，仅保留应急照明回路供电。

联动响应速度≤200ms，消防信号接入后优先执行消防策略，不受本地手动、定时、场景程序限制，完全满足《建筑设计防火规范》智能照明消防联动验收标准，各类酒店、商场、场馆、写字楼项目验收均可顺利通过，无需额外加装消防切换继电器，简化系统硬件配置。

3.6 断电记忆与多重硬件安全防护

断电记忆功能：模块内置非易失性存储芯片，总线断电、机房临时停电时，自动保存八路回路开关状态、定时程序、场景参数、电流阈值，恢复供电后自动还原断电前运行模式，不会出现来电后灯光全部全开造成瞬时高负载、能源浪费的问题。

分回路过载短路保护：每一路继电器内置独立限流保护电路，回路出现短路、过载时单路自动切断，其余回路正常工作，保护继电器触点不被烧毁；

总线过压反接保护：KNX 总线端子支持正负极反插防护，施工接线失误不会烧毁主板芯片，降低现场安装损坏风险；

双看门狗电路：硬件、软件双看门狗监控模块运行状态，程序卡死、通讯异常时自动硬件重启，24 小时稳定运行，杜绝长期运行死机无响应故障。

四、ASF.RL.8.20AZSF 适配应用场景与落地价值

4.1 全场景适配范围

写字楼、产业园区办公楼：办公室分区照明、走廊电梯厅、地下车库、会议室、大堂前台八路重载照明集中管控，搭配 IBMS 能耗系统实现照明能耗分项统计，精准管控办公时段灯光使用，降低物业月度电费支出。

高端酒店、度假文旅综合体：酒店大堂、宴会厅、多功能展厅、户外景观亮化、地下车库大功率投光灯统一执行，多场景氛围一键切换，消防联动保障入住人员疏散安全。

商业购物中心、生鲜商超：专柜射灯、中庭照明、广告灯箱、通道灯带分回路管控，营业、闭店、清洁三种模式自动切换，客流低谷自动调低照明负载，实现商超精细化节能运营。

文体场馆、会展中心：大型展厅、体育馆、图书馆多分区大功率照明集中控制，展会活动、日常闭馆、夜间检修独立逻辑，负载反馈实时监测展厅灯具故障，保障展会活动正常采光。

工业厂房、新能源储能园区：车间通道照明、仓储区域照明、园区路灯大功率回路管控，搭配 BA 系统实现生产时段、停工时段自动区分管控，降低工厂照明运营成本。

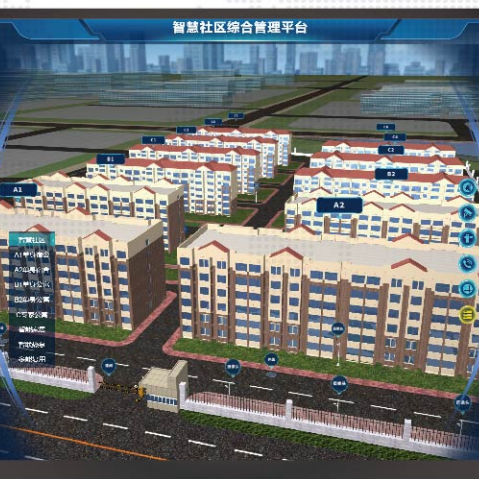

智慧社区、老旧小区改造：地下车库、楼栋楼道、园区景观灯统一升级，替代传统声光控灯具，消除频繁损坏、误触发弊端，后台远程监测每一路灯具工作状态，减少小区物业巡检工作量。

4.2 项目落地综合价值

降低硬件采购与柜体成本：单回路 20A 大电流承载，同等照明负载下所需模块数量比 16A 常规款减少 20%，配电柜尺寸更小，硬件采购、柜体加工、布线施工同步节约开支，中小型改造项目整体造价可降低 15% 左右。

大幅削减物业运维人力成本：负载在线反馈功能实现灯具故障主动告警，无需人工逐区域巡检，中小型楼宇每年可节约数百小时人工检修工时，长期运营人力成本显著下降。

长效节能，缩短投资回收期：定时、光感、人体感应多重智能逻辑叠加，杜绝各类无效照明能耗，建筑照明整体节电率可达 30%~45%，多数楼宇智能照明改造项目 2~3 年即可收回整套系统投入成本。

系统兼容性强，适配新旧项目：兼容全新 KNX 成套智能化项目，同时可对接老旧楼宇原有 BA、IBMS 平台做升级改造，无需替换原有中控、传感器设备，仅新增 ASF.RL.8.20AZSF 执行模块即可完成重载照明回路智能化升级，改造施工周期短、对建筑正常运营干扰小。

通过绿色建筑、智慧建筑认证加分：支持照明能耗采集、设备数字化运维、智能节能联动等功能，满足绿色建筑二星、三星，智慧楼宇评价标准中智能化分项指标，提升建筑商业价值与租赁溢价。

五、ASF.RL.8.20AZSF 同系列型号选型参考

ASF.RL 系列照明执行模块按照输出路数、单路电流、有无负载反馈区分完整型号，方便不同项目按需选型，避免硬件性能过剩或负载不足：

ASF.RL.4.16AF：4 路 16A 基础款，无负载反馈，小型办公室、走廊轻负载场景；

ASF.RL.6.16AF：6 路 16A 基础款，中小型商铺、小型展厅；

ASF.RL.8.16AF：8 路 16A 标准款，常规室内 LED 照明回路；

ASF.RL.12.16AF：12 路 16A 多回路轻负载集中管控；

ASF.RL.4.20AZSF：4 路 20A 带负载反馈、消防联动、本地手动；

ASF.RL.6.20AZSF：6 路 20A 重载反馈款，中型商超、展厅；

ASF.RL.8.20AZSF：8 路 20A 旗舰重载反馈款，本文主推全场景通用型号；

ASF.RL.12.20AZSF：12 路 20A 超大容量重载执行终端，大型场馆、厂房集中照明。

项目选型建议：单回路灯具总功率超过 3000W、户外投光灯、多盏射灯并联、广告灯箱等重载回路，统一选用带 20A 负载反馈的 AZSF 后缀型号；普通室内 LED 筒灯、小功率灯带可选用 16A 普通 AF 型号平衡项目造价。
