电机测试数据“飘了”？别只盯电机，底下的电机试验平台查过没？
搞电机测试的人都有过这种经历：同一台电机，上午测和下午测，数据能差出一截去。换了传感器、校准了仪器、重新接了线，折腾一圈下来，数据还是忽高忽低。这时候很多人开始怀疑电机本身有问题，但实际上，问题可能出在电机之外。
测试系统的基础

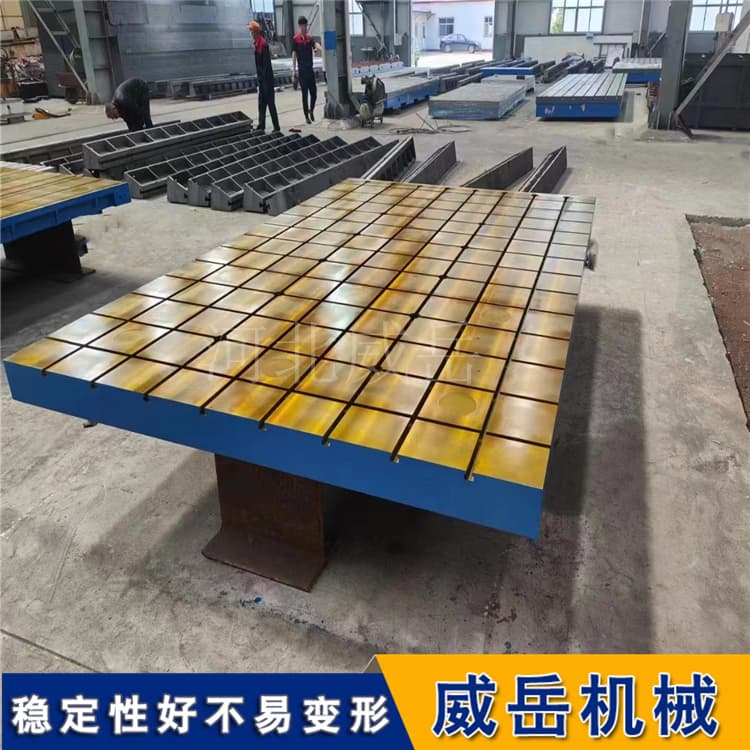

电机试验平台，就是把电机和测功机、扭矩传感器这些设备固定在一起的承载系统。说白了，它是一块经过加工的平整台面，上面开有T型槽，用来安装各种测试设备。电机转起来之后，所有的力、扭矩、振动都要通过这个平台来传递和消化。
这个平台不参与测量，但它直接决定了测量环境是
否稳定。如果安装基础有问题，采集到的数据就失去了可靠性。
平台能测哪些项目
一套功能完整的试验平台，配合不同的测试仪器，可以完成以下测试项目：
空载和负载测试：空载时测电机的启动电流、空载损耗；加载后测不同负载点下的输出扭矩、转速、输入功率和输出功率，终算出电机效率。这是电机性能评价的基础数据。
温升和热稳定性测试：让电机在额定负载下持续运行，监测绕组温度和壳体温度的变化，验证电机在长时间工作下的散热能力和热稳定性。
堵转和过载测试：模拟电机转子被卡住无法转动的情况，测堵转电流和堵转扭矩，验证电机和控制器的保护功能是否正常。
振动和噪声测试：通过安装在平台上的加速度传感器和麦克风，采集电机运行时的振动频谱和噪声水平，评估电机的机械装配质量和NVH性能。
耐久性测试：让电机按照设定的工况循环运行，模拟实际使用中的启停、变速、负载变化，检验电机长期使用后的性能衰减情况。
选型需要关注哪些点
工作面的平面度：这是平台基础的指标。工作面越平，电机安装后轴线对中越准。常规电机测试选用平面度0.05mm/m以内的平台就能满足要求，这个等级对应国标1级平台。高精度的研发测试可选用0级平台，平面度在0.02mm/m左右。顺便说一句，平面度不是越紧越好，够用就行。
材质的减振能力：电机运行时产生的振动如果直接传导到传感器上，会严重影响扭矩和转速的测量精度。铸铁的阻尼性能比钢材好，能更有效地吸收振动能量。常用的材质牌号是HT250和HT300，大功率电机测试可以选用QT600球墨铸铁。
T型槽的规格和布局：T型槽用来穿螺栓固定设备。常用的槽宽有14mm、18mm、22mm、28mm四种，分别适配不同粗细的螺栓。选型的时候注意看槽的间距，间距越小，固定小尺寸电机的时候越灵活。
平台的整体刚度：刚度不够的话，重载情况下平台会产生微小变形，影响测试精度。好的平台内部设计有纵横交错的加强筋，而不是一个空壳子。选型时可以向厂家了解平台的筋板布局和壁厚情况。
安装的三个要点
平台买回来之后，安装环节同样关键。
一个是基础处理。平台需要安装在坚固的混凝土地面上，地面厚度建议不低于300mm，并且与车间内其他振动设备（如冲床、空压机）保持距离。如果条件允许，可以为测试区域单独做隔振地基。
二个是水平度校准。用水平仪在平台工作面上多个方向测量，通过调整地脚螺栓使平台达到水平状态。这个步骤急不来，需要反复调整，直到所有方向的水平度都稳定在要求范围内。
第三个是减振措施。在平台底座与地面之间安装减振垫，可以有效隔离车间环境中的低频振动。阻尼比在0.08到0.1之间的减振垫适用于大多数电机测试场景，能把外部振动的传递率控制在较低水平。
日常维护
平台在使用中也需要定期关注。每次测试完成后，清理台面上的铁屑和油污，防止腐蚀工作面。每隔半年或一年，用水平仪复测一遍工作面的水平度，看看有没有因为地面沉降或螺栓松动导致变化。如果发现偏差超出允许范围，及时调整。长期不用的平台，工作面涂抹防锈油并用油纸覆盖。
总结
电机试验平台的价值在于提供一个稳定的测试基础。一套功能完整的试验平台，配合对应的传感器和测功机，可以完成从常规出厂检验到产品研发验证的多种测试任务。选型和安装做到位，平台用十几年不出问题很常见。测试数据稳定了，后续的分析和判断才有依据。
