承载100吨大型重型铸铁平台 4-8米拼接式 风电/船舶装配

铸铁平台（又称铸铁平板）是工业中最基础的平面基准量具，核心作用是作为测量、检验、装配、焊接的基准工作面和操作台。它不是简单的承重载体，而是贯穿机械制造三大核心工序的"精度锚点"——既要承受重载，又要抵御振动和高温，更需长期保持平面度。

一、工作原理：凭什么成为"精度基石"？

材质优势：常用HT200-HT300高强度灰口铸铁，数字代表抗拉强度（HT250即≥250MPa）。灰铸铁内含片状石墨，能有效吸收振动，保证工作稳定性。工作面硬度控制在HB170-240之间，兼顾耐磨性与可加工性。重载工况可选球墨铸铁（QT400-600），韧性更好。

时效处理：铸造内应力是平台变形的"头号隐和患"。正规产品经人工退火（600-700℃）加自然时效（2-3年）双重处理，残余应力去除率可达95%以上。

刮研工艺：高精度工作面采用人工刮研，在每25mm×25mm面积内形成均匀接触点（0级、1级≥25点，2级≥20点，3级≥12点），这是机械加工无法替代的精度保证。

二、尺寸规格：从巴掌大到比篮球场还大

覆盖范围从100mm×100mm到4000mm×8000mm，大于此规格可多块拼接，单件最大重80吨。常规尺寸为200mm×200mm至3000mm×6000mm。

面板厚度与承载正相关：轻载（≤1000×1500mm）选30-40mm；中载（1000×2000~2000×3000mm）选50-60mm；重载（＞2000×3000mm）选80mm以上，并配加密加强筋。

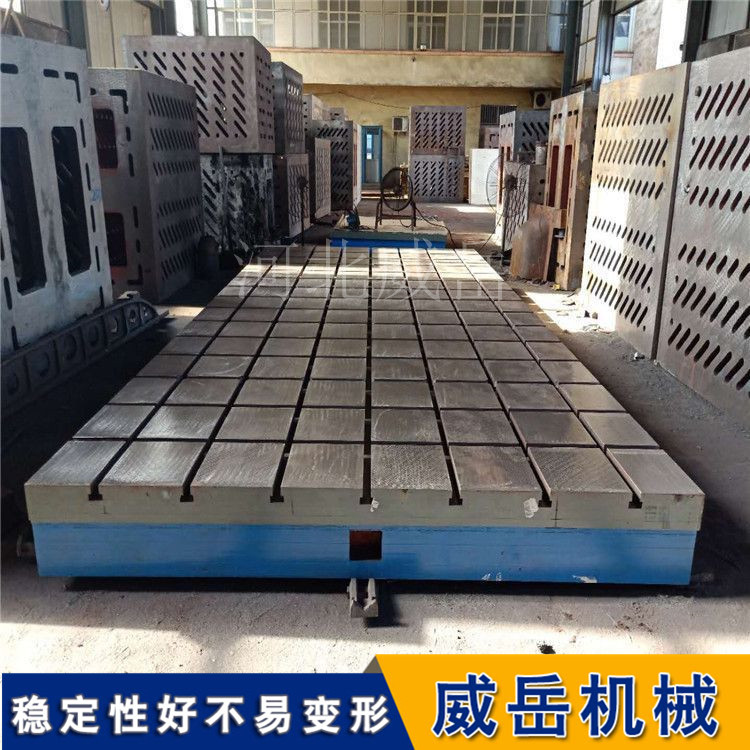

结构形式：筋板式（背面纵横加强筋，应用最广）和箱体式（封闭箱型，刚性和抗扭更强）。工作面外形可为长方形、正方形或圆形。

三、精度等级：从微米到毫米的分级体系

按GB/T 22095-2008或JJG 117-2005分为00级、0级、1级、2级、3级。平面度公差计算公式（d为对角线长度，mm）：

0级：4×(1+d/1000) μm

1级：8×(1+d/1000) μm

2级：16×(1+d/1000) μm

一块1000×1000mm的0级平板，平面度误差需控制在约9.6微米以内——比头发丝还细。

适用场景：00级/0级用于精密实验室、三坐标测量；1级用于精密检测、机床装配；2级用于常规检验、划线；3级用于一般装配、焊接。

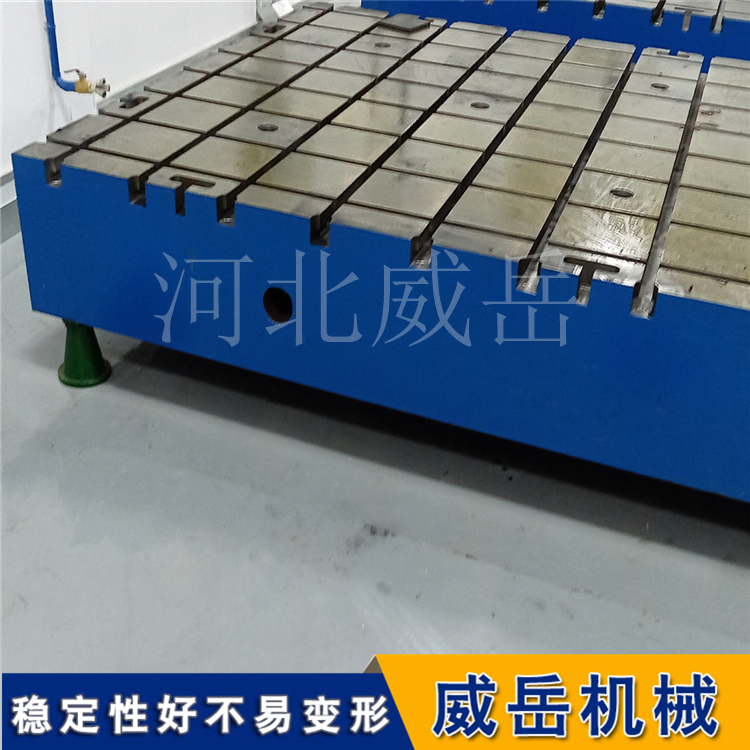

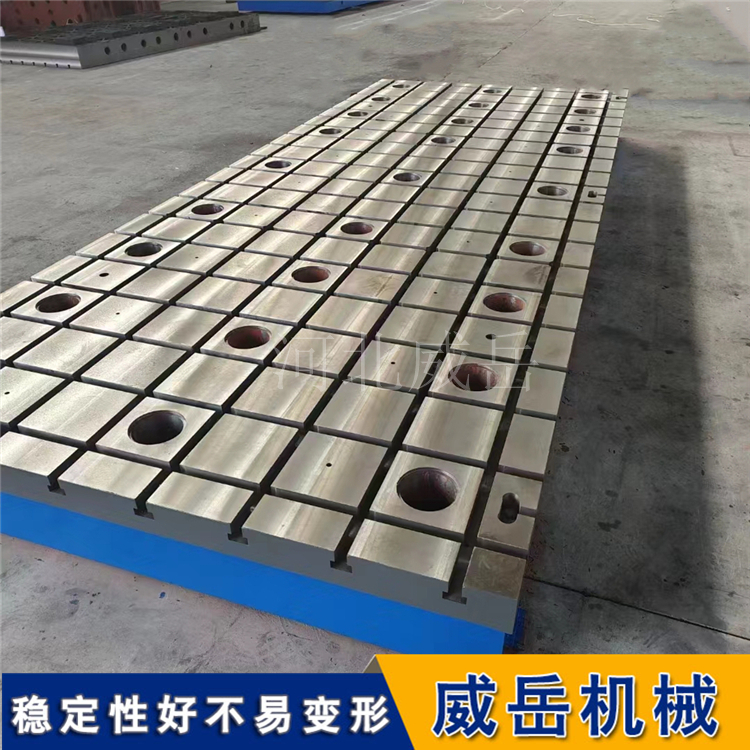

四、T型槽：铸铁平台的"灵魂"

T型槽承载工件固定与工装安装功能。核心规格：槽宽常见14、18、22、28、36mm；槽深为槽宽的1.2-1.5倍；槽距常见100、150、200、300mm；槽数小型2-4条，大型6-12条以上。

选型匹配：轻载（≤5吨）选槽宽16-22mm；中载（5-20吨）选22-28mm；重载（≥20吨）选28-36mm。槽宽偏差需控制在±0.1mm以内。

五、选型指南：四步搞定

第一步：明确用途。检验检测需0级或1级；划线选2级或3级；装配需1级或2级且带T型槽；焊接选2级，重点看承载。

第二步：确定尺寸。根据工件最大尺寸和场地选择面板，预留至少200mm操作余量。按"单位面积承重=工件总重量÷平台面积"计算，确保不超载。

第三步：匹配精度。不必盲目追高，精密检测选0级/00级，通用场景选1级，基础划线或焊接选2级或3级即可。

第四步：核对T型槽。确认槽宽与夹具螺栓适配：14mm→M12，18mm→M16，22mm→M20，28mm→M24。

总结：铸铁平台选型的核心是"工况适配"——尺寸定承载，精度定可靠性，T型槽定固定能力。脱离自身需求盲目选型，再好的平台也发挥不出价值。
