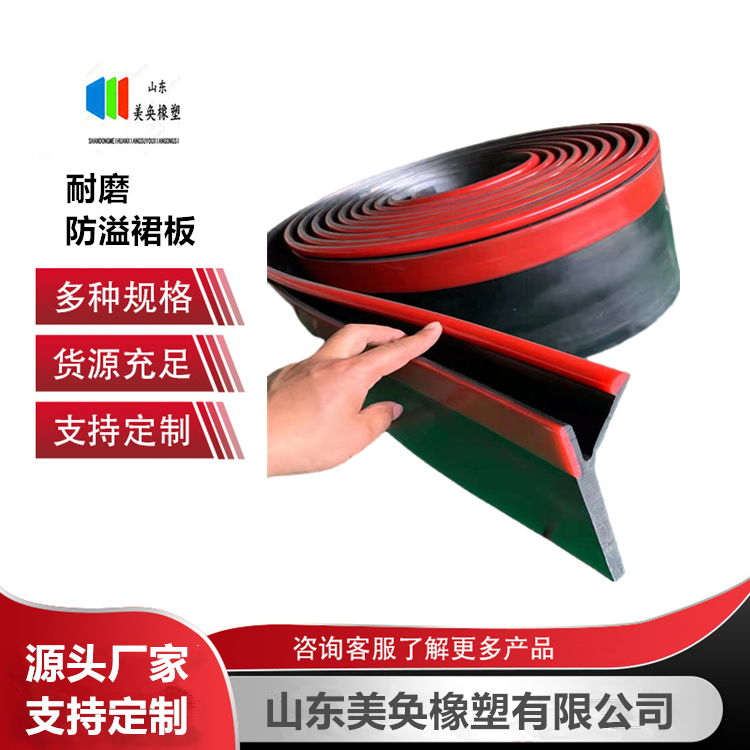

防溢裙板（挡煤皮 / 导料槽密封裙边）完整详细说明合防溢裙板实物

一、产品概述

防溢裙板又称挡煤皮、密封裙边，是带式输送机导料槽两侧用动态密封配件，安装于导料槽下沿与输送带间隙之间，核心解决落料点撒料、粉尘飞扬、物料损耗三大行业痛点，是煤矿、电厂、水泥、矿山环保改造标配密封件。 传统单层橡胶挡皮耐磨差、易漏灰、刮伤皮带；主流聚氨酯 + 橡胶热硫化复合双层密封裙板采用一体成型工艺，双层密闭结构，弹性自适应皮带跑偏，耐磨寿命是普通橡胶裙板 3~5 倍，兼顾防尘、防溢、护皮带三重作用。

二、核心结构与工作原理

1. 双层一体化结构（Y 型主流款）

整体分为固定立板 + 外翻密封裙边双层结构，高温热硫化无缝粘合，不分层不开裂：

上层橡胶主体（黑色） 高弹性天-然橡胶基材，韧性强、抗撕裂、耐候，直板部分紧贴导料槽侧板，起支撑、固定、缓冲作用；具备弹性回弹，皮带轻微跑偏时自动复位贴合。

底部耐磨密封层（红色聚氨酯 PU） 与输送带直接接触的工作面，低摩擦圆弧设计，自润滑不划伤皮带，耐磨、耐矿料冲刷，阻挡细粉、泥浆从缝隙溢出；单边圆弧过渡，避免剐蹭皮带边缘。

2. 密封工作原理

第一道主密封：聚氨酯裙边紧贴皮带表面，拦截大块物料、湿泥，杜绝物料洒落地面；

第二道防尘副密封：橡胶外翻夹层形成密闭缓冲腔，捕捉粉尘，抑制扬尘外溢，满足环保除尘要求；

自适应贴合原理：橡胶自带弹性，皮带左右小幅跑偏、上下跳动时，裙边随皮带形变持续贴合，无密封间隙；停机自动回弹复位。

三、主流型号分类及适用场景

1. Y 型（人字双密封裙板，市场通用款）

双层外翻密封，防尘防溢效果最强，适配煤泥、矿粉、水泥等高粉尘、高黏物料，煤矿、电厂、洗煤厂首选。

2. T 型（单密封直板裙板）

结构简洁，安装轻便，适合干料、砂石、粮食低粉尘工况，改造小型导料槽使用。

3. I 型（直板单层裙板）

纯橡胶简易款，成本低，仅用于短期临时输送、低落差轻载生产线。

4. F 型多道密封裙板

三层复合密封，超大落差、高扬尘港口、冶金选矿重载工况专用。

四、三大材质体系对比

1. 聚氨酯 + 橡胶复合款（推荐主流）

工艺：高温热-硫-化一体成型，PU 面层 + 橡胶基体；

优势：耐磨、弹性均衡、不伤皮带、双层密封、耐酸碱、阻燃抗静-电可定制；

寿命：普通橡胶裙板 3~5 倍；

适用：全行业重载、环保验收项目。

2. 纯聚氨酯裙板

全 PU 整体浇筑，超高耐磨，耐尖锐矿石冲刷；缺点偏硬，低温弹性下降，适合砂石、金属矿干料输送。

3. 纯-天-然橡胶裙板

弹性好，但耐磨少较差、易磨损开裂，仅小型轻载、使用。

五、核心产品优势

双层密闭密封，抑尘防溢效果强 双重阻隔结构，杜绝物料撒落、粉尘外飘，减少物料损耗，厂区粉尘达标，大幅减少人工清扫。

低摩擦聚氨酯面层，保护输送带 圆弧光滑接触面，不刮伤皮带工作面、不磨薄橡胶，延长皮带使用寿命 30% 以上。

弹性自适应，适配皮带跑偏 橡胶基体回弹性能Y异，皮带偏移、上下抖动时裙边持续贴合，无漏灰缝隙，无需频繁人工调节。

耐磨抗老化，使用寿命长 PU 耐磨层抗矿料冲击、耐泥水腐蚀，露天、潮湿井下工况不易开裂、硬化。

模块化快装，维护便捷 搭配专用夹持器、角铝固定，单条磨损可单独更换，无需整段拆卸；一米配套 2 套夹持器，安装调节高度简单。

多配方定制，适配特殊工况 可做阻燃抗静电款（煤矿井下）、耐酸碱防腐款（化工、盐矿）、耐高温款（熟料输送）。

六、标准规格参数

厚度：10mm、15mm、20mm（15mm 为通用标准厚度）

宽度：Y 型 150/200/250/300/400mm；T 型 100/150/200mm

长度：任意定制，常规 1m/1.5m/2m 整卷裁切，导料槽通长铺设无接缝

使用温度：-30℃~80℃，高温工况可定制耐热配方

阻燃等级：煤矿款达到阻燃抗静电 MT 标准

七、配套安装配件与安装方式

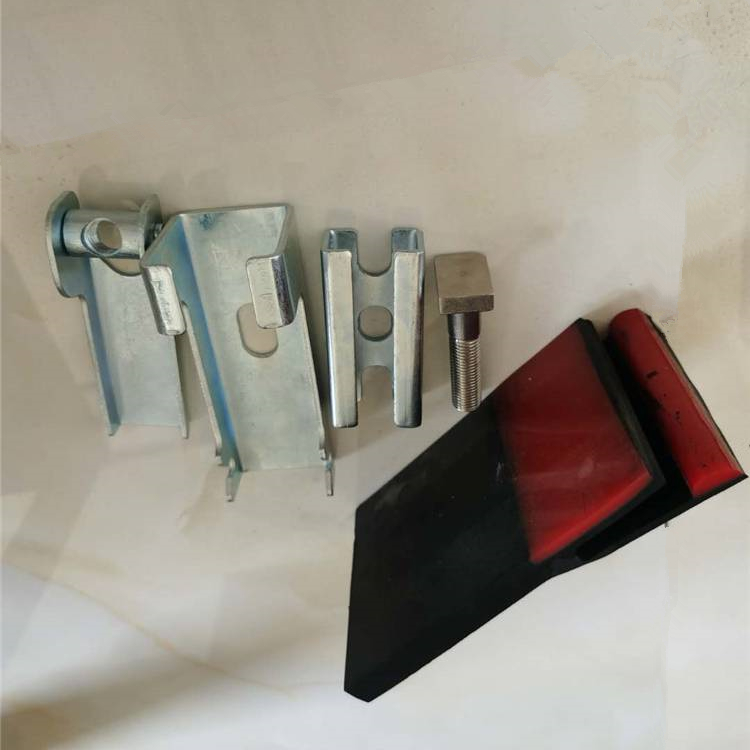

配套配件

专用夹持器、镀锌角铝、调节螺栓；每米导料槽两侧各 2 套夹持器。

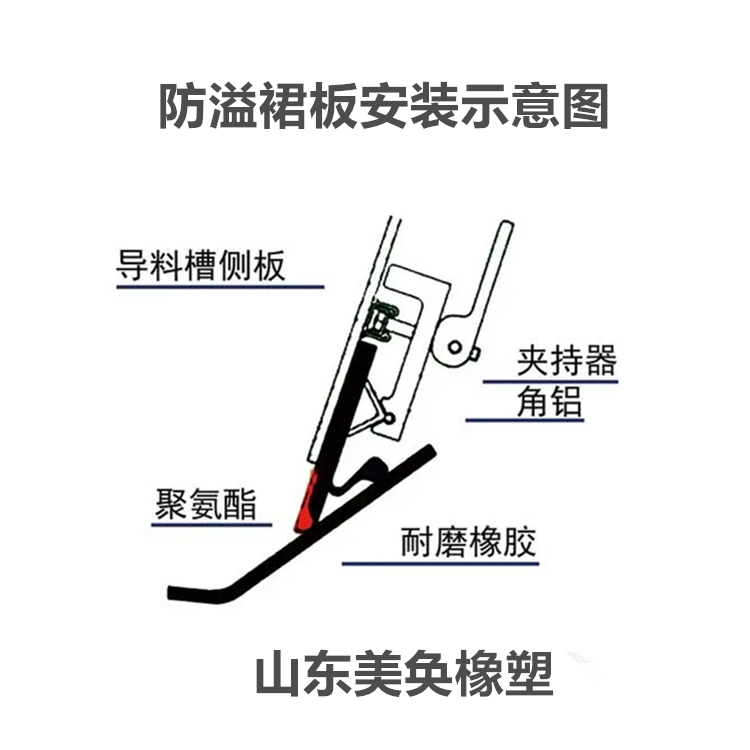

安装步骤

将角铝焊接 / 螺栓固定在导料槽外侧下沿；

裙板 T 型卡槽卡入角铝滑道；

夹持器压紧固定，上下调节裙板高度，聚氨酯层轻贴皮带，预留微量缓冲间隙；

整条导料槽连续铺设，接缝对齐，避免缝隙漏灰。

八、适用行业与标准安装位置

适用行业

煤矿井下 / 洗煤厂、火力发电厂、水泥厂、砂石骨料搅拌站、金属选矿厂、港口散货码头、冶金烧结、化工化肥、垃圾焚烧输送线。

安装点位

料仓、漏斗下方落料导料槽两侧（核心安装位）；

转载点、皮带机头部进料导料槽；

高落差、大块物料冲击输送段；

密闭除尘导料槽、皮带清扫箱配套密封段。

九、日常维护与更换标准

日常巡检：检查聚氨酯耐磨层磨损、裙板脱胶、夹持器松动；

更换标准：PU 耐磨层磨损剩余厚度＜3mm、裙边开裂、失去弹性立即更换；

维护要点：定期调节夹持器压紧度，避免过紧磨损皮带、过松漏料；酸碱工况每班冲洗裙板附着物，延缓腐蚀老化；

长期停机：清理裙板表面积料，避免矿泥干结硬化破坏弹性。

十、成套配套输送密封方案

防溢裙板 + 缓冲床缓冲条 + 皮带清扫箱 + 除尘导料槽，完整解决落料点冲击、漏料、扬尘、回程皮带粘料四大问题。2026.山东美奂橡塑
