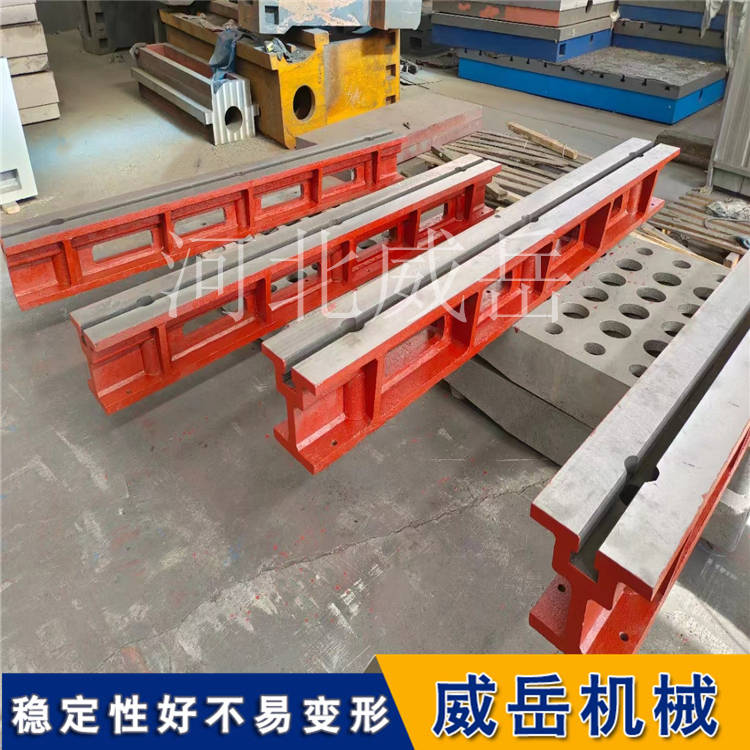

铸铁地轨T型槽地轨地槽铁铸铁地梁人工退火处理 精度稳定

铸铁地轨的安装是一项对精度要求很高的工作，可以概括为“基础硬、放线准、接缝紧、水平精、灌浆实”。整个流程主要分为以下五个步骤：

一步：安装前准备

这是保证后续工作顺利进行的基础。

检查与处理地基：确保安装地面是坚实平整的高强度混凝土，建议强度等级在C30以上。地面需无油污、杂物。对于重载场景，可能需要按设计开挖基坑，深度通常为地轨高度的1.5-2倍，并铺设碎石垫层和混凝土基层。

精的准放线：根据设计图纸，在地面上精的确画出每根地轨的中的心线和安装边线。多根平行地轨的间距偏差建议控制在0.5mm以内。

备齐工具与材料：

吊装：柔性吊装带，用以保护地轨表面。

调平：调整垫铁、高精度水平仪（如合像水平仪，精度不低于0.02mm/m）、条形桥板。

测量：百分表、塞尺（如0.03mm）。

固定：高强度螺栓（建议8.8级以上）、M8铁膨胀钉或射钉。

灌浆：无收缩灌浆料（如CGM）。

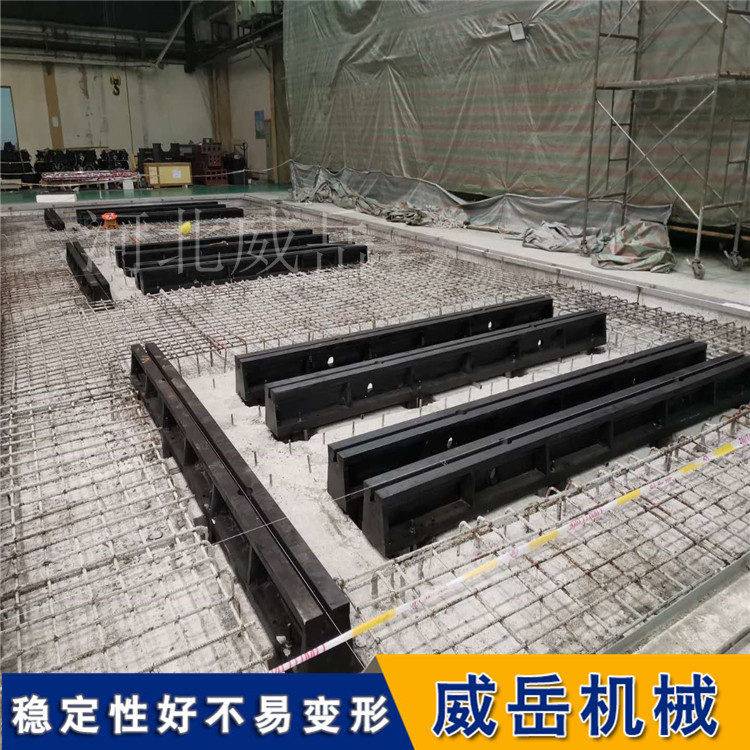

二步：地轨就位与初步调平

此阶段的目标是将地轨大致放置到正确位置。

吊装落位：使用柔性吊带将地轨平稳吊起，按编号和图纸位置放置好。

拼接处理（多根地轨时）：使用加强板和高强度螺栓连接相邻地轨。关键要点：接缝应平顺，间隙 好控制在0.1mm以内，可用0.03mm的塞尺检查，应难以插入。同时，需根据环境温度预留2-5mm的伸缩缝，防止热胀冷缩导致变形。

初步找平：在地轨下方按约500-800mm的间距放置调整垫铁。使用普通水平仪进行粗调，将地轨的标高和水平大致调整到位。

第三步：精的确调平（核心环节）

这是保证安装精度的关键一步，需要相当大的耐心。

建立基准：选择一根地轨作为“基准轨”。使用高精度水平仪和条形桥板，将其精的确调平。

逐根调整：以调好的“基准轨”为标准，依次调整其他地轨。通过增减地轨底部的调整垫铁来微调高度。

关键精度指标：调平时需严格控制在以下范围内：

单根水平度：任意1米长度内，水平偏差≤ 1mm；全长范围内≤ 2mm。

轨道间平行度：两条轨道之间的平行度偏差< 2mm。

拼接处高低差：接缝处的高低差应≤ 0.05mm。

整体直线度：拼接后全长范围内的整体直线度偏差≤ 8mm。

检查T型槽：校准后，复核T型槽的直线度和对齐情况，确保设备可以顺畅滑动和固定。

第四步：固定与二次灌浆

这一步是将地轨永的久、稳固地固定在地面上。

临时固定与复测：调平达标后，将地脚螺栓的螺母稍微拧紧（不要完全锁死），然后进行一次全的面复测，确认精度未因拧紧而改变。

终固定：确认无误后，在轨道内侧两边，按约500-700mm的间距，用M8膨胀螺栓或射钉将地轨与地面锁紧。确保轨道底面与地面紧密着力，不得有虚跨间隙，以防载荷后弯曲变形。

二次灌浆：在地轨与地基之间的缝隙中，灌注无收缩灌浆料或高强度水泥。灌浆要密实，确保地轨完全坐实在地基上。灌浆后需养护足够时间（通常3-7天），等待强度达到要求。

第五步：终验收与交付

这是确保安装质量的最后把关。

复检精度：待灌浆料完全凝固后，再次使用水平仪等工具，复核所有地轨的水平度、平行度及接缝状况，确保各项指标仍符合要求。

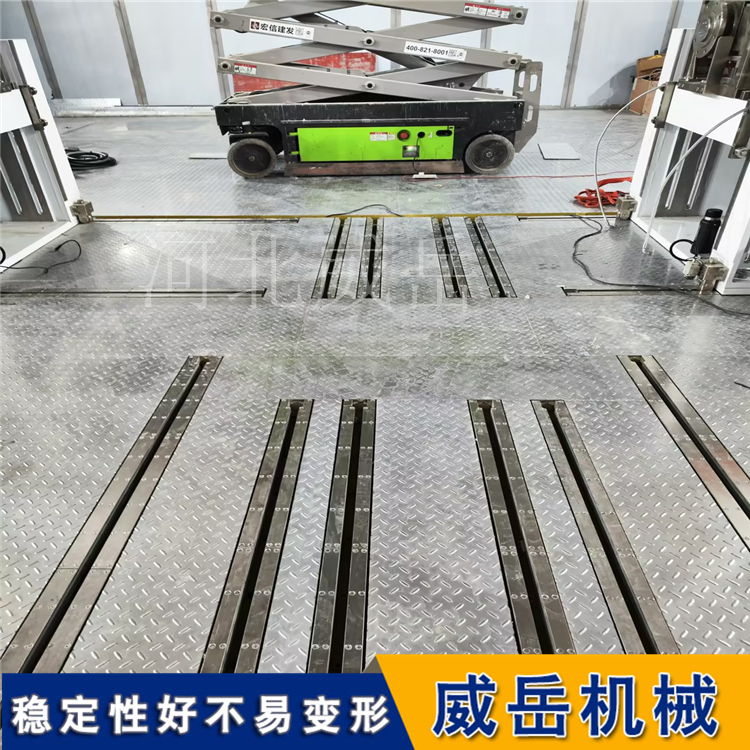

检查终高度：确认地轨顶面终应与地面装饰层持平，或略高出3-5mm，这可以防止积水并方便清理。

交付使用：验收合格后，即可根据设备固定点进行安装。

总的来说，铸铁地轨的安装是一项系统工程，每一步都关乎终的精度和稳定性。如果你是次操作，建议找有经验的师傅指导，或者将核心的调平工作交给专业的安装团队来完成。
