40目60目80目玻璃鳞片原料厂家 防腐胶泥防腐原料玻璃鳞片

40目60目80目玻璃鳞片原料源头厂家 防腐胶泥防腐原料专用玻璃鳞片

河北文德矿产是集研制、开发、生产、销售多规格玻璃鳞片的厂家。本厂经过多年的发展，已经形成完善的服务体系和庞大稳定的客户体，本厂掌握着国内主流的玻璃鳞片的生产技术、自动控制技术，是国内优质的玻璃鳞片制造商。本厂技术实力雄厚，生产工艺严谨，检测设备齐全，结合新型产品的需求不断升级创新。玻璃鳞片广泛用于防腐胶泥、防腐涂料、塑料制品、石油开发、海洋设施、化工、电力、水电厂、油漆、冶金、污水处理厂、核设施、排烟脱硫设备、桥梁防腐、特种涂料、珠光颜料及建筑领域等。

文德玻璃鳞片是生产重防腐涂料、珠光颜料和塑料制品不可缺少的重要原材料，应用于防腐领域，可明显提高涂料的防腐性能，延长产品的使用寿命；用来制造珠光颜料，玻璃鳞片珠光颜料的光泽度远远优于天然云母、人工合成云母制作的珠光颜料，并兼有防腐、防紫外线照射的功能；用于塑料领域，可增加塑料制品的强度，防止热塑性塑料制成的精密部件的热变形，提高其空间稳定性。

一、玻璃鳞片用途：广泛用于防腐胶泥、防腐涂料、塑料制品、石油开发、海洋设施、化工、电力、水电厂、油漆、冶金、污水处理厂、核设施、排烟脱硫设备、桥梁防腐、特种涂料、珠光颜料及建筑领域等。

二、玻璃鳞片规格：6目、20目、40目、60目、80目、100目-120目、160目-180目、200目、250目、300目-325目、400目。

三、玻璃鳞片技术参数：

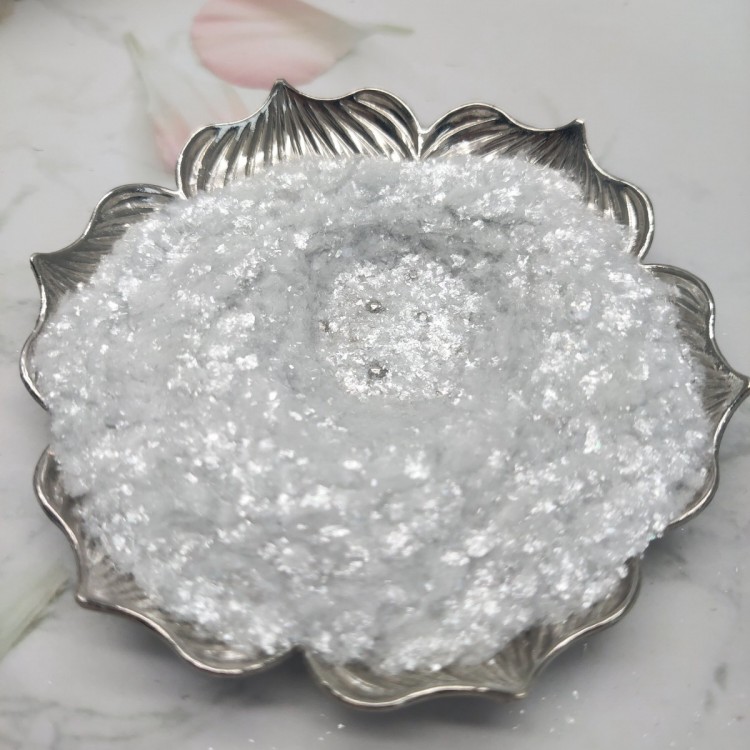

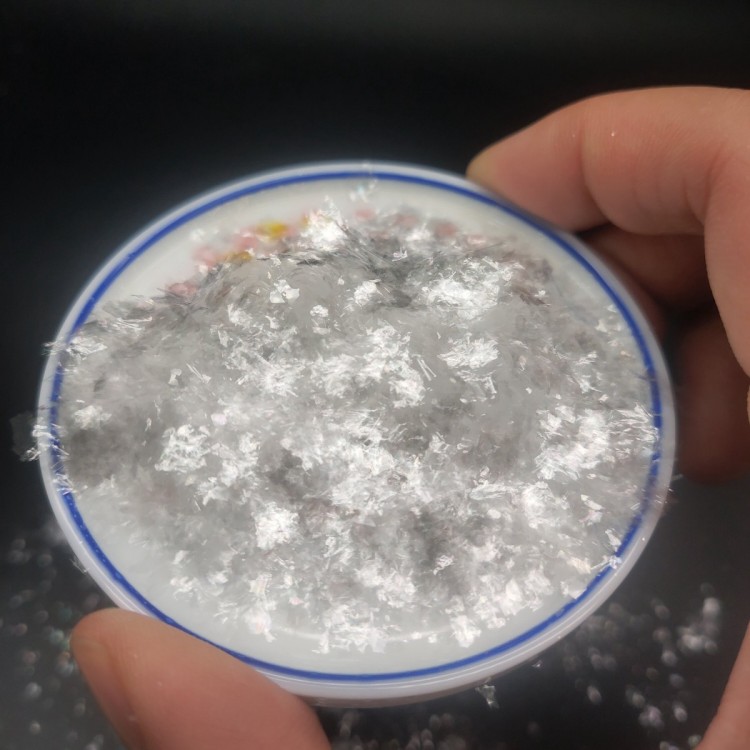

1.主要成分：Sio2 65-72%           2.外观：白色带光泽片状粉末  Glass flake

3.厚度：＜8um                     4.片径：20目-400目      cas:61788-97-4

5.比重：2.52g/cm³                 6.堆积密度：＜1.2g/cm³

7.孔隙率：1.502%                  8.吸油率：20g±2/100g

9.巴氏硬度：57                    10.抗拉强度：25mpa

11.抗弯强度：79.47mpa             12.抗压强度：12.35mpa

13.冲击强度：0.35Nm/cm²           14.膨胀系数（k-1）1.15*10 -6

15.水蒸气渗过率：0.0007-0.0160g/100m2、day、h     16.包装型号：25kg/袋

17.添加量：30%左右

四、玻璃鳞片作用原理

施工后的玻璃鳞片涂料中，横纵比高达30-120的扁平型的玻璃鳞片在树脂中呈平行重叠排列的宫式结构，从而形成致密的防渗层结构。腐蚀介质在固化后的树脂中的渗透必须经过无数条曲折的途径，因此在一定厚度的耐腐蚀层中，腐蚀渗透的距离大大的延长，相当于有效地增加了玻璃鳞片防腐层的厚度 。

文德玻璃鳞片（Glass Flakes）是一种5微米厚的玻璃碎片。它是由1200℃以上的熔融中碱玻璃，经吹泡、冷却、粉碎、筛选及碾磨等工艺步骤所制得。以这种玻璃鳞片作为填料的防腐涂层，具有很高的粘结力和优良的耐化学药品及抗老化性能。玻璃鳞片涂料是在热固性树脂里填充以特殊处理的鳞片状玻璃(含碱玻璃，C玻璃)，同增强用的无碱纤维(无碱玻璃，E玻璃)相比，成份比率完全不同。

五、玻璃鳞片的结构

玻璃鳞片的内部结构与玻璃纤维的十分相似，是熔融玻璃处在拉伸力的状态下，进行急速冷却而制得。熔点以下一般处在热力学自由能低的稳定平衡态。所以玻璃鳞片的性能，与逐渐冷却的平板玻璃有所不同，它的强度要比普通玻璃板的大得多。 若采用玻璃鳞片制成涂层的填料，作为防腐蚀保护层使用，它亦将比采用云母、硅酸钙及硅酸铝等填充材料的，具有更加优越的性能。由于玻璃鳞片在涂层中是重叠排列的，因此对涂膜的抗渗透性起了很大作用。涂装方法可采用刷涂、高压无气喷涂或辊筒涂装。

六、玻璃鳞片的特性

1)对化学介质、气体、蒸气的渗透性远比玻璃钢衬里小，难以引起水蒸气扩散现象，这是由于层层重叠排列的玻璃鳞片，使介质渗透距离长的缘故。

2)固化时收缩低，由于分散，粘接面残余应力小。

3)热膨胀系数小，粘接热应力相应也小，耐热温度高，耐热冲击性能好。

4)力学强度虽不如玻璃钢衬里，但耐磨性、耐刮擦性能出色，对机械损伤也只限于局部。

5)玻璃鳞片涂料施工工艺性能也很好。

玻璃鳞片涂料若仅是玻璃鳞片和树脂的物理混合，是不能充分发挥其性能的，这里还涉及玻璃鳞片的截面问题，玻璃鳞片混合量及混合方法，树脂的选择，基体的前处理，底漆的选择，施工方法等一系列的参数是决定玻璃鳞片涂料的技术关键 。

七、玻璃鳞片涂料的应用实例

由于玻璃鳞片涂料具有耐腐蚀，抗渗透性好，涂膜收缩率低，热膨胀系数小，固化残余应力少，耐磨损，施工简便，易于修补，因而玻璃鳞片涂料在化工、冶金、化纤、电镀、建筑等行业均有大量应用。特别是在各种海洋工程设备、港湾码头及船舶应用更为广泛。

玻璃鳞片胶泥、玻璃鳞片涂料是以耐腐蚀树脂和鳞片骨料组成的厚浆型涂料，玻璃鳞片涂料用的树脂主要有：环氧树脂、聚氨酯树脂、酚醛树脂、乙烯基树脂等。其中酚醛、环氧、乙烯基树脂具有耐强酸强碱与耐高温210℃介质的性能，玻璃鳞片因其良好的耐化学腐蚀性、耐冷、耐高温性，在烟囱等重防腐涂料中使用的比较多。

玻璃鳞片涂料施工简单，可用刷涂、滚筒涂和高压无气喷涂。涂装前必须进行表面处理，除油后用喷砂、喷丸进行去锈及粗化处理。通常用4号砂或20-40目的石英砂，以5-7kg/cm2压缩空气带动砂粒，砂粒以50～70m/s速度从喷嘴中喷出，表面达SIS Sa2.5规格，清除喷砂后的灰尘，在8h小时内进行涂装。涂装一般在干燥天气进行，温度5℃以上，相对湿度85%以下。用同一种树脂或玻璃鳞片(粒度较小的)作底漆，厚度为50微米，在底漆指触干燥后就涂玻璃鳞片涂料。

玻璃鳞片在涂装时需要留意以下几点：

1.涂料的充分搅拌；2.涂料基料同固化剂的混合；3.粘度调整；4.活性适用期；5.涂装机具(机械)的清洗与保养；6.玻璃鳞片尺寸。

关于以上诸点，通常按涂料厂规定进行，逐层施工，直至涂到设计厚度，表面用细料或纯树脂罩光一道。完成涂装后，在20℃养护48h以上，进行目测是否存在明显凹凸、脱层、气泡、开裂、异物夹人及不固化缺陷。再用放电式脉冲电火花针孔仪检查针眼、孔隙，用电磁测厚仪测定厚度(钢结构)，用巴柯尔硬度计检测硬度。对针眼等缺陷处，要认真修补，首先将缺陷及周围处加工成钵状，铲去原涂层，打毛粗化处理，涂底涂层后再涂玻璃鳞片涂料 。河北文德矿产大量现货供应好品质的玻璃鳞片，规格多种，欢迎国内外客户咨询采购。
