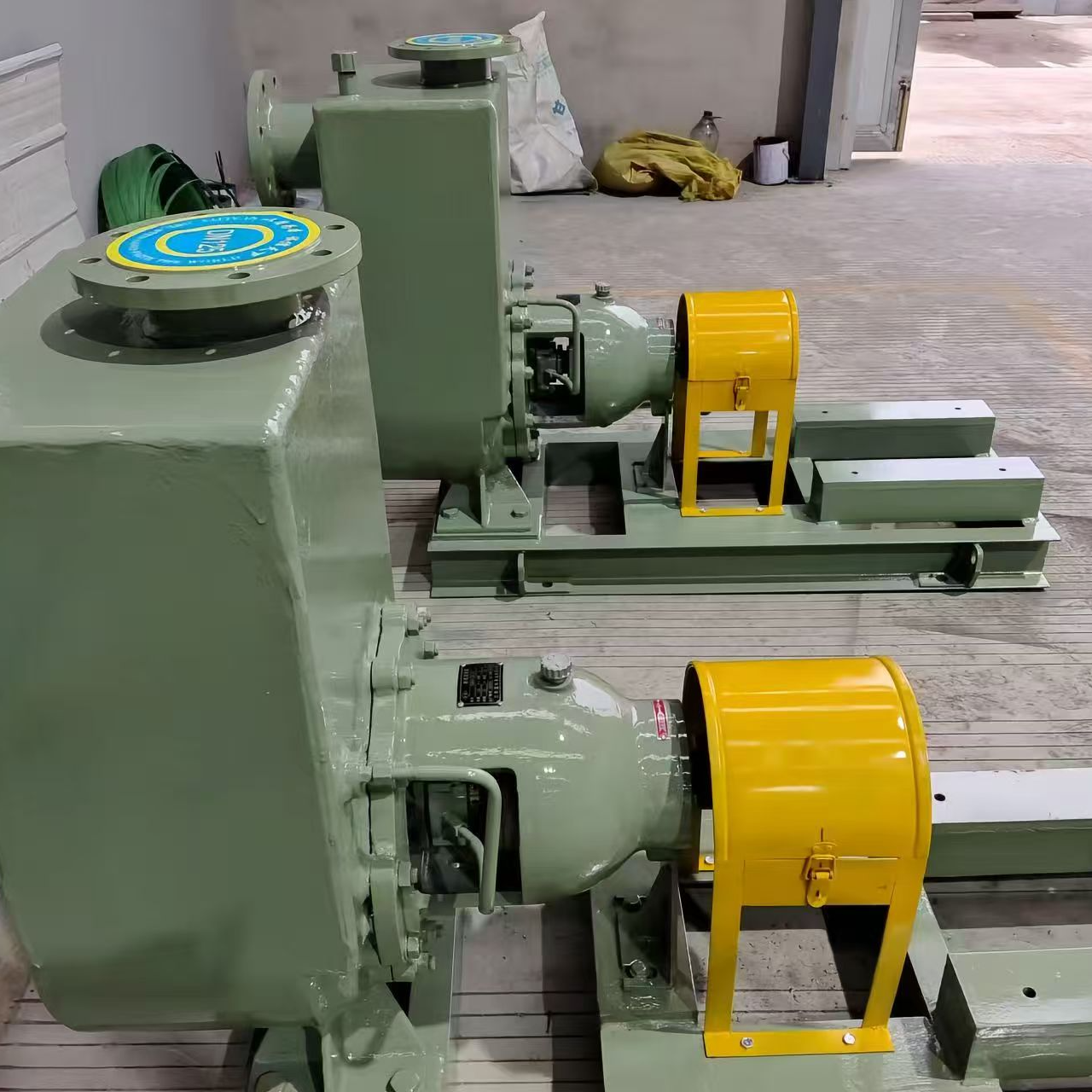

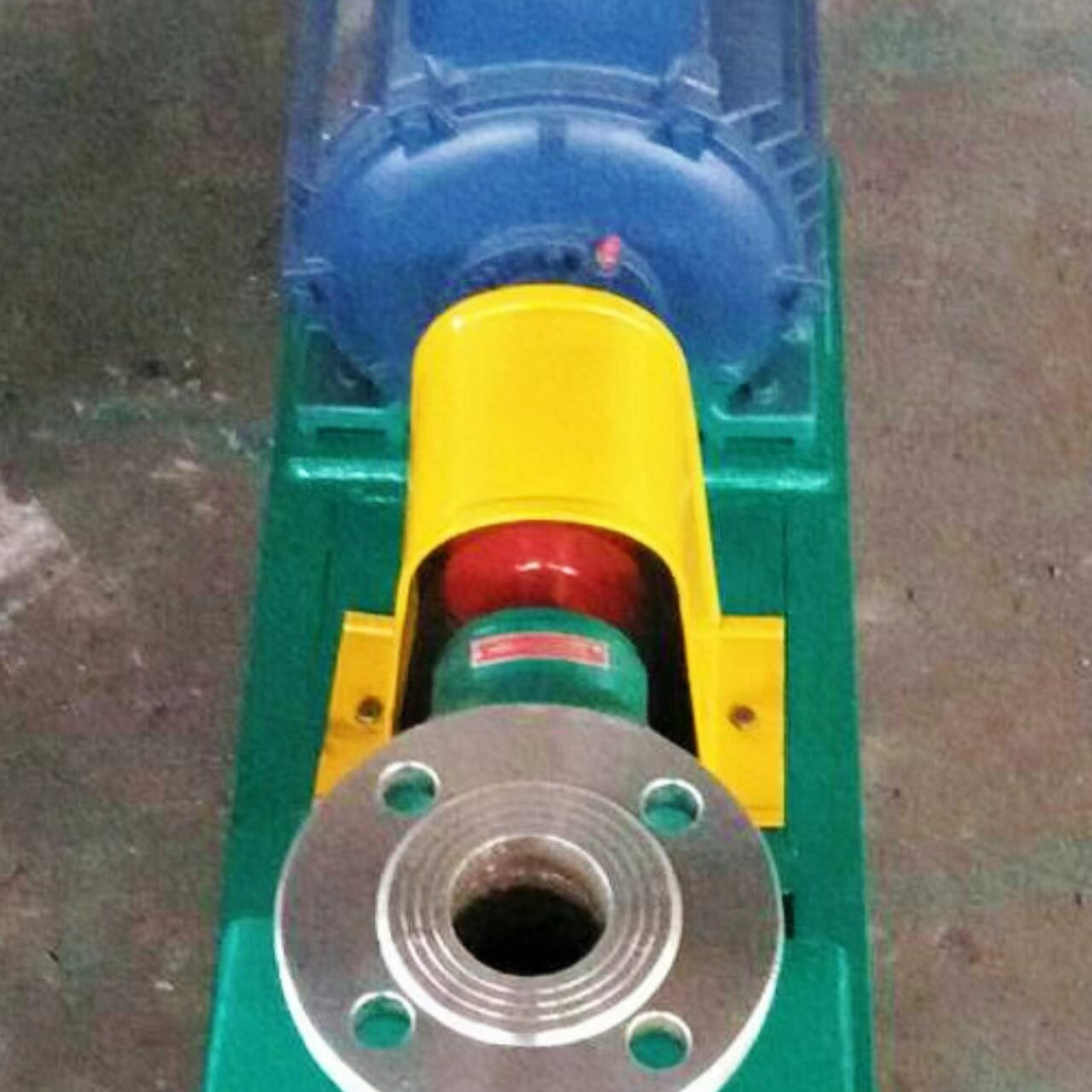

ZH型卧式不锈钢材质耐酸碱自吸泵

ZH型卧式自吸泵与其他型的自吸泵比较，因为泵本身没有逆止阀，结构简单，工作可靠，工作时长，维护使用方便，体积小重量轻效率高，在设计上做了特别的考虑与相同口径的泵比较，排量大性能高。ZH型不锈钢卧式自吸泵在工农业生产，如排涝救火中作为应急泵使用效能突出。该泵广泛适用于石油，化工，冶金，化纤，食品等工业部门城市给水，也可以用于农业排灌。

ZH型卧式自吸泵是自吸式离心泵，它具有结构紧凑，操作方便，运行平稳，维修方便，效率高，寿命长，并具有较强的自吸能力等优点。管路中不需要安装底阀，工作前只需要保留泵体内储有一定量引液即可。因此简化了管路系统，又改善了劳动条件。

采用轴向回液的泵体结构。泵体由吸入室，储液室，涡卷室，回液孔，气体分离室组成，泵体正常启动后，叶轮将吸入室所存的液体吸入管路中的空气一起吸入，并在叶轮内得以混合，在离心力的作用下。液体夹杂着气体向呐卷室外圆流动，在叶轮外援上形成有一定厚度的白色泡沫及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时由于流速突然降低，较轻的气体从混合液中被分离出来，气体通过泵体吐出口继续上升排出。脱汽后的液体回到储液室，并由回流口再次进入叶轮。吸入管中的空气不断减少，直到吸尽气体，完成自吸过程，泵便投入正常作业。泵轴位置卧式叶轮结构封闭式叶轮叶轮数目单级。叶轮吸入方式单吸式原理离心泵性能不阻塞输送介质。

该泵的流量为6.3~400m3/h。扬程为4~132m，吸程在5M以上。

泵的轴封形式

填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，清洗用。 机械密封：单端面密封和双端面密封两种形式，密封腔内通入一定压力的水，冲洗摩擦俩端面，同时起冷却作用。泵的轴封形式采用填料密封和机械密封，由用户根据需要使用。
