电机测试底座荷载100吨 铸铁平板可按图加工

电机测试底座是电机性能测试中不可或缺的基础设备，你可以把它想象成电机的一个专属“体检台”。它不仅仅是一个普通的支架，更是确保所有测试数据精的准、可靠的关键。

下面我从“是什么、为何测、怎么测”三个方面来详细解释。

电机测试底座是什么？

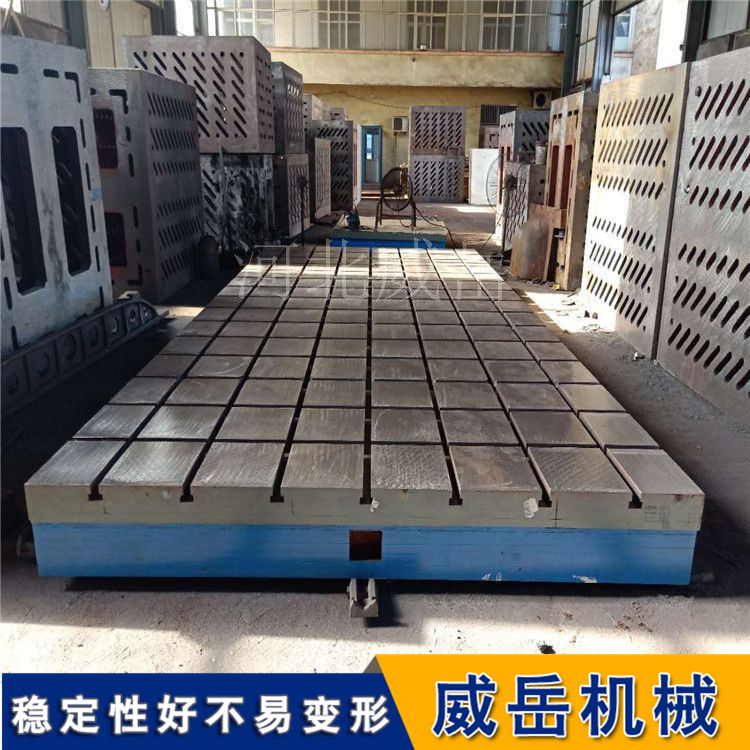

电机测试底座，有时也被称为电机试验平台、测功机底座或T型槽平台。它是一个高精度、高刚性的承载基座。

在结构上，它通常由高强度铸铁（如HT250、HT300）、钢材或花岗岩制成，并具备以下特点：

高刚性结构：采用厚板配合交叉或网格状加强筋设计，以抵抗电机运行产生的巨大扭矩和冲击力，防止自身形变。

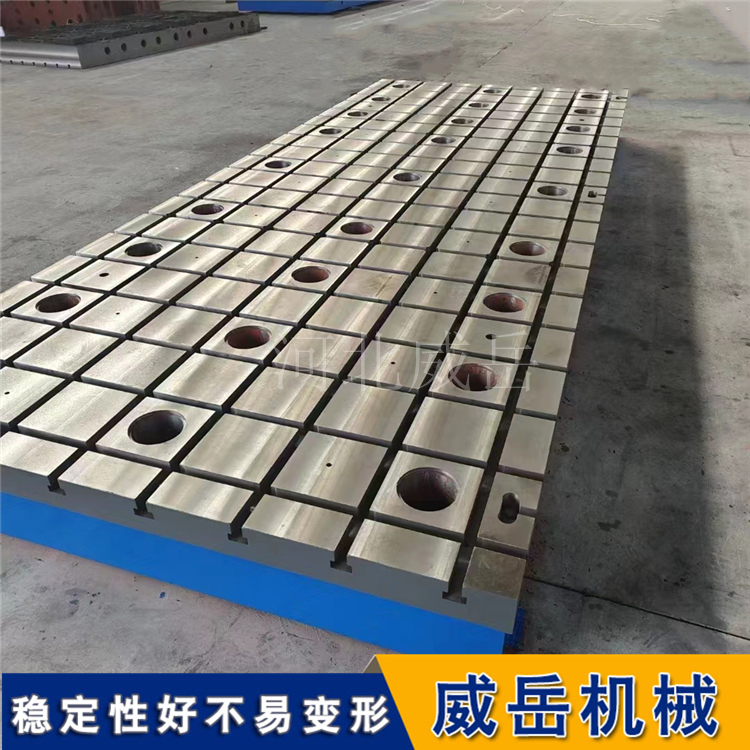

标准化接口：表面密布T型槽、螺纹孔或定位销孔，可以灵活、精的确地固定不同型号的电机、测功机等测试设备。

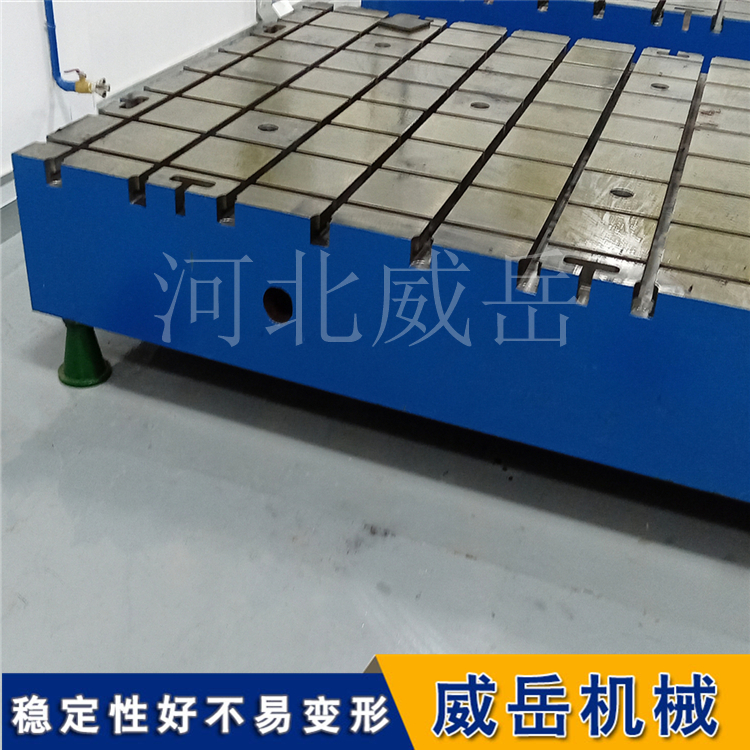

减振设计：利用铸铁材料自身的阻尼特性吸收振动，部分底座还会在底部加装橡胶减振垫或弹簧减振器，进一步隔绝外部干扰。

注意：需要区分“试验平台”和“测试底座”。试验平台是全局高精度的基准；测试底座则更像是连接电机与平台的定制“转接器”，用于解决不同电机的适配安装问题。

为何要进行底座测试/为何底座如此重要？

底座的核心价值在于为测试提供一个稳定、可重复的基准环境。如果底座不达标，所有昂贵的测试设备都可能得出错误数据。

抵御动态干扰，确保数据精的准：电机测试是动态的，会产生巨大的扭矩反作用力和振动。一个不稳固的底座会发生肉眼难察的形变，导致轴心偏移。一个小小的精度缺陷，就可能让原本0.5%的扭矩测试误差飙升到3%以上。

避免共振，保护设备安全：根据标准（如ISO 19401），底座的固有频率需远高于电机的工作频率（通常要求高于3倍），以避免发生危险的共振现象。共振会放大振动，不仅破坏测试数据，还可能损坏昂贵的测试设备和电机本身。

保证测试的重复性与一致性：一个高精度的底座（如平面度达0.05mm/m的0级精度），能确保每次安装电机的位置都精的确一致。这对于研发对比、产品质量检测等需要高度一致性的场景至关重要。

怎么测（底座如何安装与调试）？

底座的“测试”主要体现在其严格的安装与调试过程中，这是一套确保其性能达标的精的密工序。

1. 安装前准备：打好地基

场地核查：选择平整、承重达标（需≥1.2倍总载荷）的硬化地面，并远离振动源（建议距离≥5米）。

工具准备：准备好高精度水平仪（如0.02mm/m精度）、激光对中仪、扭矩扳手等专业工具。

设备检查：核对底座型号是否匹配，并清洁底座表面。

2. 核心安装步骤：精雕细琢

精的确定位：将底座移至预定位置，确保其轴线与后续电机、测功机的轴线偏差在允许范围内（如≤0.01mm）。

精细调平：使用水平仪在底座多个点位进行测量，通过底座的调平螺栓或垫铁进行调整。高精度要求下，水平度误差需控制在0.02-0.03mm/m以内。

均匀固定：按对角顺序分次拧紧地脚螺栓，并使用扭矩扳手确保每颗螺栓的扭矩一致，避免底座因受力不均而变形。

同轴度校准（关键）：这是决定测试精度的核心。安装电机和测功机时，需使用百分表或激光对中仪，确保两者轴心严格对中。高精度要求下，径向跳动需控制在0.005-0.01mm以内。

3. 安装后验收：严格把关

精度复检：再次复核底座的水平度及设备轴线的同轴度。

振动测试：在空载或模拟工况下，使用振动传感器检测底座的振动幅值，确保其低于要求值（如≤0.005g），且无异常共振。

负载验证：安装实际电机进行短时运行，检查所有螺栓有无松动，底座有无变形，并验证测试数据的重复性。

总的来说，电机测试底座是保障测试数据精的准的基石。它的“测试”并非指对底座本身进行单一检测，而是贯穿于从选型、安装到调试的整个精的密工程中。只有打好这个基础，才能确保后续所有电机性能数据的真实可靠。
