四、日常运行操作注意事项

开机前通过箱体观察门检查内部无卡料、无破损刮板、滚刷无变形，确认水路、风机、电控系统指示灯显示正常，再启动主输送机，清扫箱随皮带机同步启动喷淋、清扫、风干程序。

设备运行期间实时观察清扫效果，若皮带表面残留大量黏料，及时停机调整刮板压紧力度或清理堵塞喷淋喷嘴；出现剧烈震动、异响、电机过载报J时立*停机排查，禁止带故障持续运行。

皮带机停机后清扫箱自动延时冲洗、风干，待箱内污泥排空、风机**停止后再切断总电源，不得直接断电中断自清洁流程，防止箱内物料干结堵箱。

高腐蚀、高粉尘工况每班清理箱体表面积尘、溅落污水，避免粉尘进入电机、传感器、轴承部位造成元件失灵；输送含盐、酸碱物料时定期检查箱体防-腐层，出现掉漆及时补涂防腐涂层。

**输送带搭载大块尖锐硬物通过清扫箱，防止划伤皮带、崩裂刮板、卡死滚刷；皮带出现撕裂、跑偏故障时，先停运清扫箱再处理皮带故障，避免二次损坏清扫组件。

五、定期维护保养注意事项

每日清理底部集污斗、排污管道内淤积泥料，防止废料堆积抬高，与皮带发生二次摩擦粘附；每周打开检修门冲洗箱体内壁结块物料，保持箱体内部通畅。

每周紧固箱体、支架、清扫组件全部固定螺栓，给滚刷传动链条、弹簧涨紧机构加注润滑脂，消chu卡滞、异响问题；定期校准压力传感器、液位监测探头，保证智能报j功能**有效。

刮板磨损厚度大于 5mm、滚刷剩余刷毛长度不足原长 1/3 时，立即整体更换，磨损超限部件会大幅降低清扫效率，加剧皮带损耗；更换配件采用抽屉式模块化抽拉操作，无需整体拆卸箱体。

每月拆解喷淋喷嘴清洗堵塞杂质，检查水泵密封件有无渗水，老化密封件及时更换；风干风机滤网定期除尘，滤网堵塞会导致风干风速不足，皮带长期带水加速橡胶老化、托辊锈蚀。

每月校验电控联锁程序，测试缺水、堵料、电机过载、刮板磨损报j功能；物联网远程监控机型定期检查通讯线路，保证中控平台实时同步设备运行数据。

长期停机存放前，排空管路积水，**清理箱内所有物料，对金属支架、轴承、弹簧涂抹防锈油脂，遮盖防尘保护，避免锈蚀损坏。

六、**工况使用注意事项

煤矿井下防B场景：整机全套选用防B型电机、电控、传感器，定期检测防B密封性能，严禁私自更换非防B零配件，箱内**易-燃-易-B粉尘堆积。

无水源干料输送工况：拆除喷淋模组，选用干式清扫配置，加大风机除尘风量，增设粉料回收装置，定时清理箱内积尘，防止粉尘堆积起-火-风-险。

高温熟料、烧结矿输送场景：选用耐高温聚氨酯刮板、耐热滚刷，箱体增设隔热衬板，缩短连续运行时长，定时停机散热，避免高温软化清扫配件。

化-工、盐-类腐-蚀性物料工况：选用不锈钢箱体、防腐衬板、耐酸碱清扫元件，缩短维护周期，每次停机后冲洗箱体，减少腐蚀性物料残留腐蚀设备。

智能皮带清扫箱

【由于技术不断更新和用户要求，故此说明仅供参考，详情敬请联系我们，谢谢】

一、产品简介

智能皮带清扫箱为带式输送机回程段专用密闭式一体化清洁设备，集成喷淋软化、多级刮扫、旋转滚刷、风刀风干、集中排污、PLC 智能联动模块，针对煤泥、矿浆、水泥熟料、黏土等高黏附物料，实现输送带表面结块、细粉、泥浆全方位清理，全封闭结构抑制粉尘外溢，配套智能监测系统可与主皮带机联锁运行，广泛应用煤矿、电厂、水泥厂、砂石骨料、冶金矿山、港口等散料输送场景，有效解决回程皮带撒料、滚筒托辊积料、皮带跑偏磨损、现场扬尘等问题。

二、核心结构与工作原理

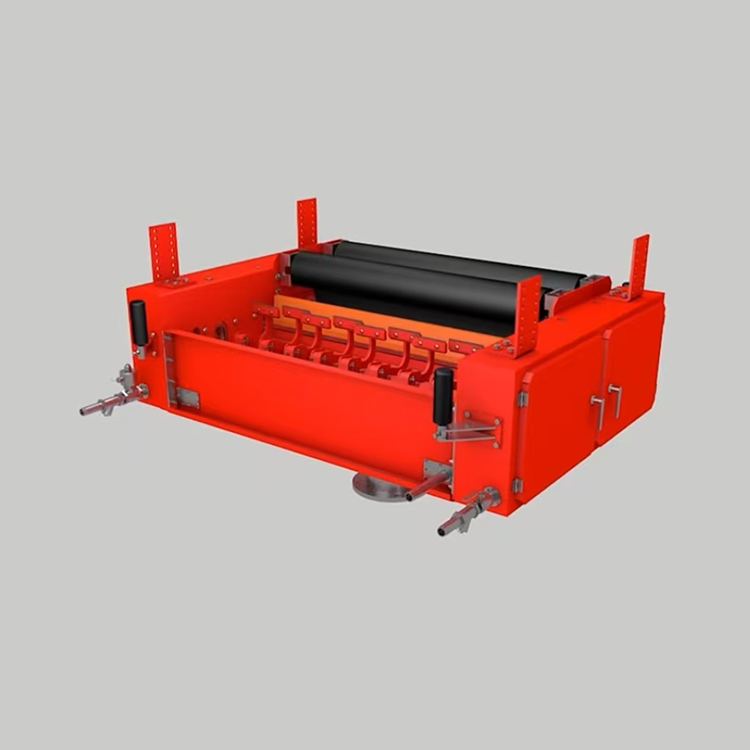

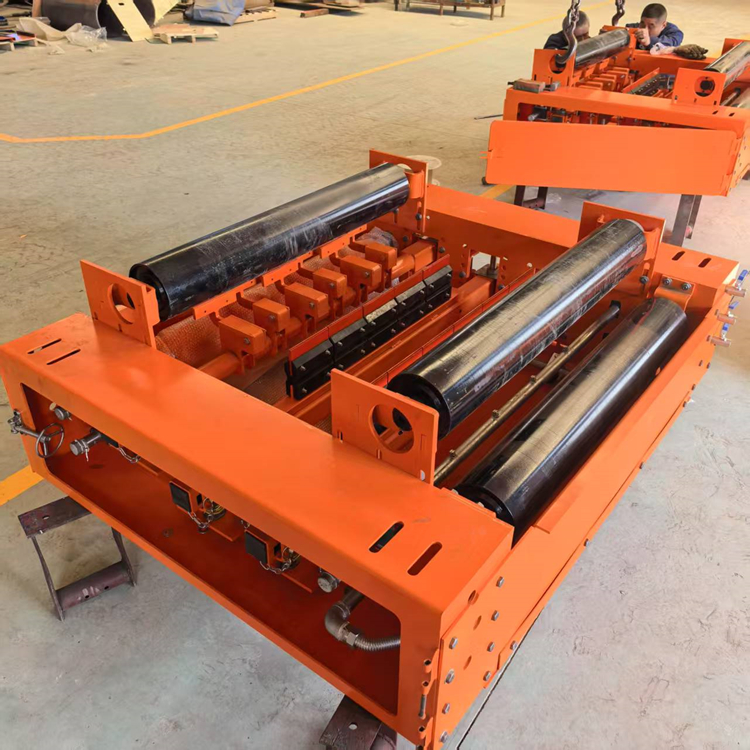

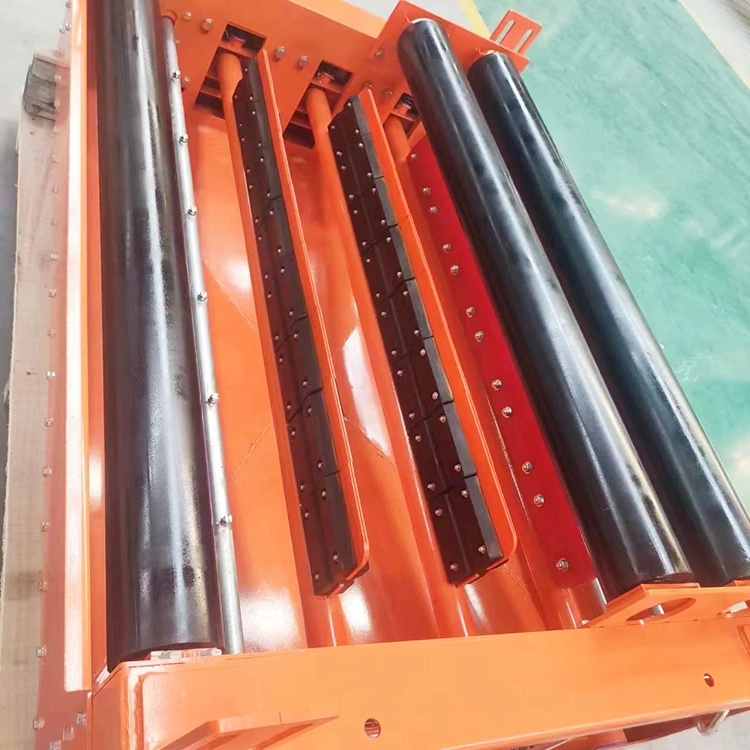

整机采用加厚防腐钢板焊接密封箱体，内部依次布置压带整平机构、一级合金刮刀、二级聚氨酯清扫器、旋转滚刷、高压喷淋管路、风干风刀、底部集污料斗，配套独立智能电控柜。输送带进入箱体后，压辊校正皮带飘带、轻微跑偏；高压水雾浸润软化皮带表面黏附物料，再经硬质刮刀剥离大块结块、柔性刮板清除薄层残渣、滚刷清理皮带纹理内嵌粉料；风刀快速吹干皮带表层水分，剥离物料落入底部漏斗统一排污或回收；整套设备依靠传感器采集水压、电机电流、刮板压力、堵料液位数据，与输送机同步启停，停机后自动延时自清洁，实现无人值守自动作业。

三、安装调试注意事项

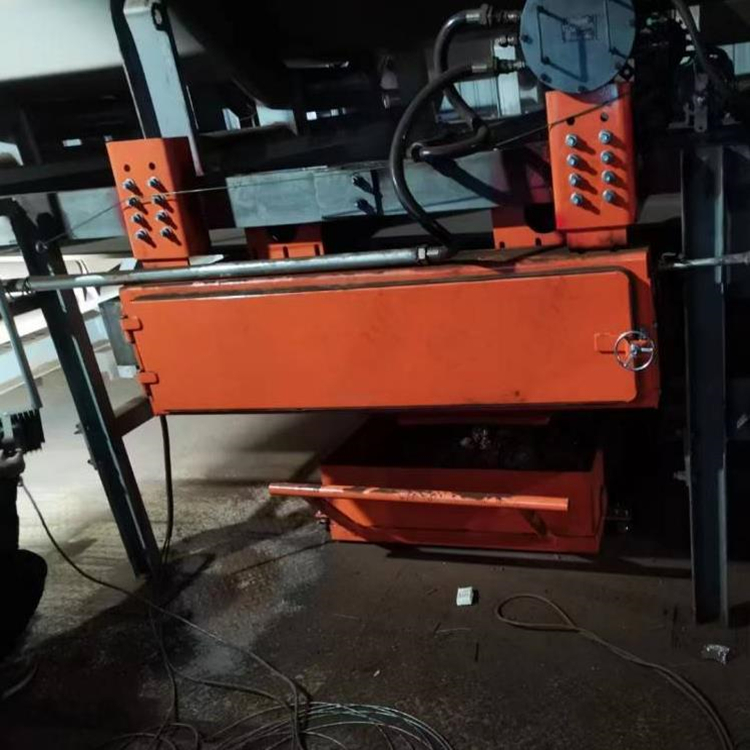

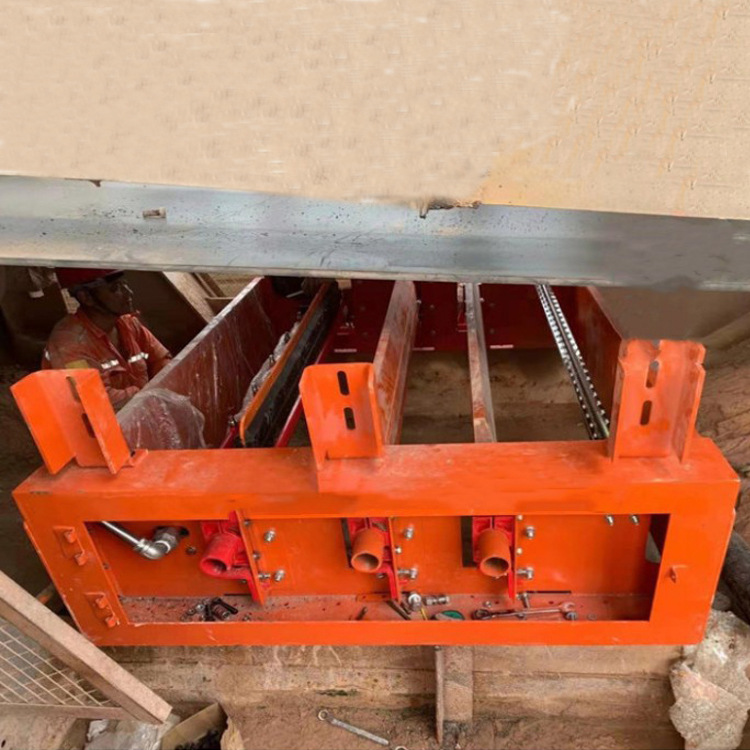

设备固定于头部滚筒下方回程段，安装前核对清扫箱适配带宽、皮带运行速度，机架底座水平加固，加装减震垫片，运行中杜绝整机晃动移位。

整平压辊、侧边纠偏立辊需与输送带完全平行，两侧压紧力度保持一致，避免皮带单侧挤压、局部跑偏；刮板安装角度控制 30°~45°，贴合压力适度调节，压力过小清扫残-留物料，压力过大会加速刮板与输送带磨损。

喷淋管路安装完成后清理管路杂质，喷嘴朝向皮带表面均匀布水，循环供水系统前端加装过滤装置，防止泥沙堵塞喷头、磨损增压水泵；冬季低温工况水路增设伴热防冻组件，停用后排空管路余水防止冻裂管道。

箱体两侧柔性密封挡帘紧贴皮带边缘，杜绝污水、粉尘外溢；底部排污口、螺旋排料机构预留检修空间，避免物料堆积堵塞料斗。

全部机械、电气配件安装完毕后，空载试运行 15 分钟，观察无异响、无皮带刮伤、无漏水漏尘，再带料投入正式生产；防B工况必须配套防B电机、防B电控箱，严禁混用普通电气元件。

安装、调试、检修全过程必须切断皮带机与清扫箱总电源，悬挂停机-警-示标识，设备运转状态下-禁-止开启检修观察门、伸手触碰内部清扫组件。
