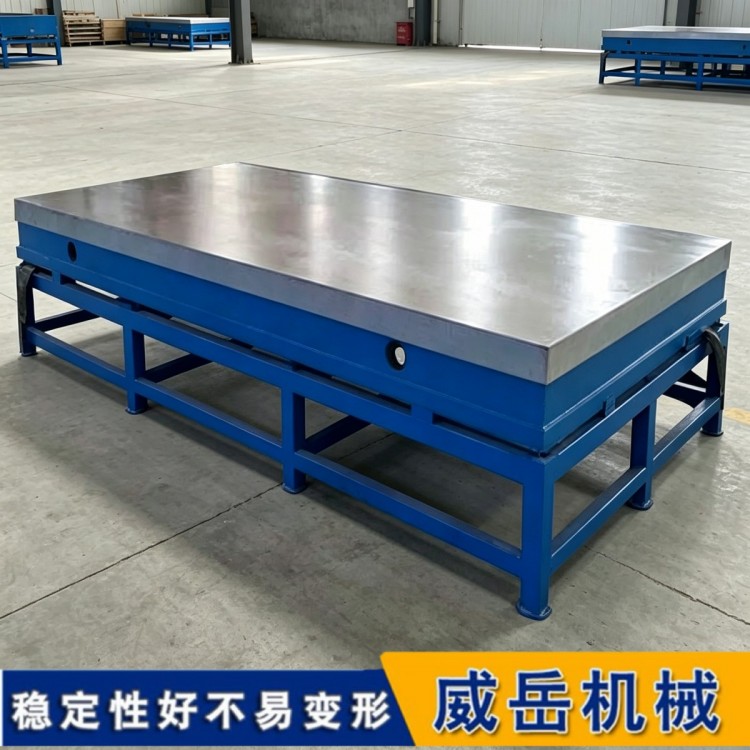

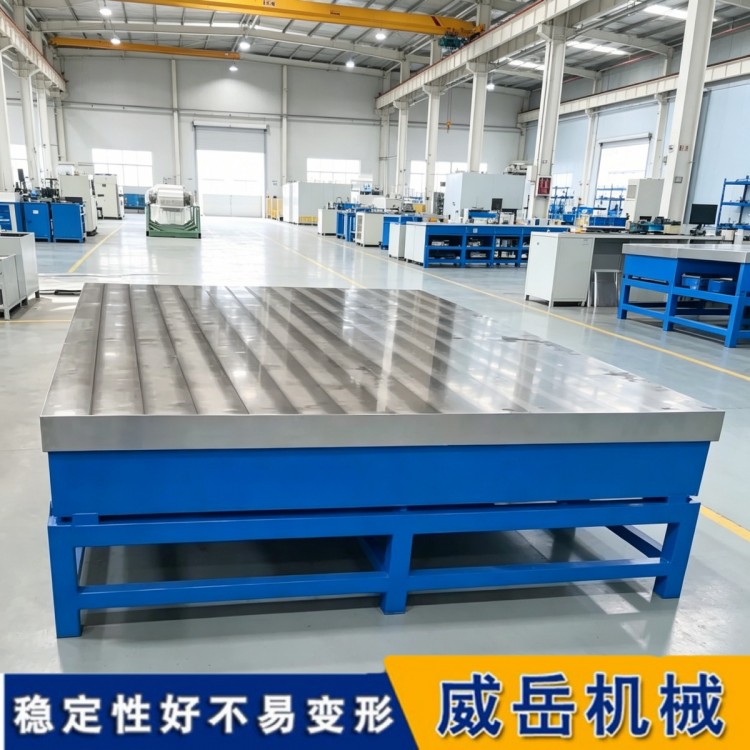

T型槽铸铁检验平台 工业重型检验平板 钳工装配测量工作台

铸铁检验平台，也常被称为检验平板，是机械制造行业中不可或缺的精的密基准测量工具-。它主要用于零件的尺寸精度和形位偏差检测，以及作为精的密测量和机床机械检验的基准平面--5。

以下是关于铸铁检验平台的全的面介绍：

执行标准

铸铁检验平台的生产与检验主要依据以下国家标准：

制造标准：GB/T 22095-2008《铸铁平板》-。该标准等效采用国际标准ISO 8512-1:1990-41。

检定规程：JJG 117-2013《平板检定规程》--41。

材质与处理

为确保其精度稳定和耐磨耐用，铸铁检验平台在材质和工艺上有严格要求：

核心材质：通常采用高强度铸铁HT200-HT300或合金铸铁--6-7。部分产品也会使用HT250或球墨铸铁QT500-7-。

工作面硬度：需达到HB170-240--5。这保证了平台表面具有良好的耐磨性，能够长期保持精度-。

时效处理：为了消除铸造内应力、保证尺寸稳定性，铸件必的须经过两次人工处理-：

人工退火：在600-700℃的高温下进行-。

自然时效：在自然环境中放置2-3年-。

精度等级与用途

根据国家标准，铸铁检验平台的精度分为四个等级-，不同等级对应不同的核心用途：

精度等级—核心用途—关键说明

0级、1级、2级：检验平板作为高精度检验和精的密测量的基准平面-。

3级：划线平板主要用于划线、装配、焊接等对精度要求相对较低的场合-。

注：部分资料也提到存在精度更高的“00级”平板--12。

规格与结构

规格尺寸：产品规格非常丰富，常见的范围从100×100mm到4000×8000mm--5。更大尺寸的规格可以通过拼装或按图纸定制--11。

结构形式：主要分为两种-5-7-11：

筋板式：通过肋板结构支撑，增加平台的刚性。

箱体式：内部中空并设有加强筋，在保证刚性的同时减轻了自重。

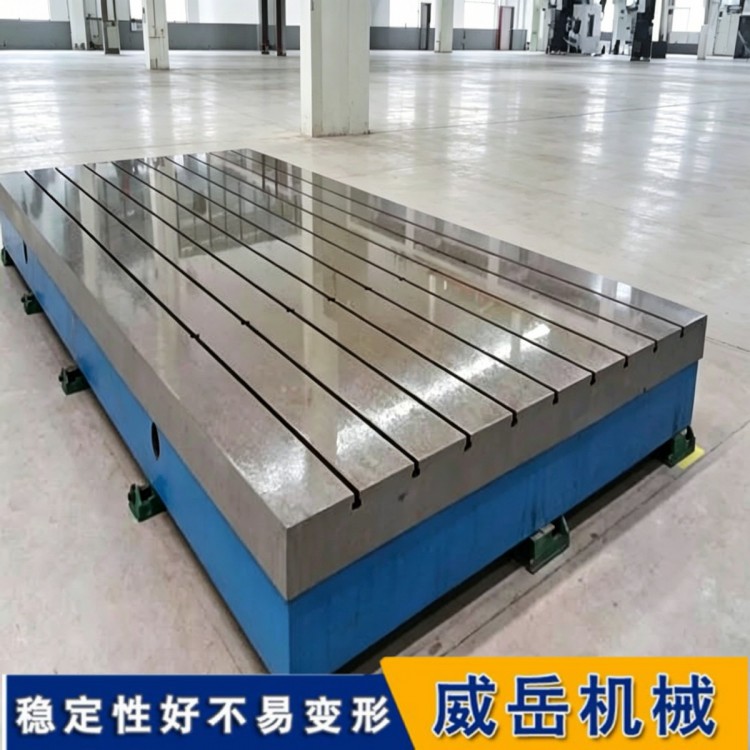

工作面形态：工作面不仅可以是长方形、正方形或圆形，还可以根据需求加工出V形、T形、U形槽以及各种孔洞，以满足特定的工件装夹和检测需求-5-7。

质量检验方法

外观与铸造缺陷：工作面不应有锈迹、划痕、碰伤等外观缺陷，铸件也不允许有砂眼、气孔、裂纹等影响使用的缺陷-12。

平面度检验（涂色法）：这是检验平台平面度精度的核心方法-。通过在工作面上均匀涂上显示剂，然后用标准对研板研磨，根据接触点的密度来判断精度-12。不同等级的要求如下--11：

精度等级

接触点要求 (每25mm×25mm范围内)

0级、1级：不少于 25 点

2级：不少于 20 点

3级：不少于 12 点

使用与维护建议

安装与调试：平台需放置在稳固的基础上，并调整至水平状态-5。

工作环境：理想的环境温度应控制在20±5℃，并避免振动和超载使用，以防止温度变化和外部力对测量精度的影响-5。

精度恢复：铸铁平台在使用磨损后，可以通过重新修刮（刮研） 的工艺来恢复其原有的精度-7。

主要产地与制造商

中国的河北省泊头市是铸铁平台的重要产业集聚地，汇集了大量生产商--11。

总结

铸铁检验平台是集成了特定材料、严格热处理工艺和精的确制造标准的精的密测量器具。选择时，需要根据具体的应用场景（检验还是划线）来确定所需的精度等级，并关注其材质、硬度和制造标准是否符合国标要求。
